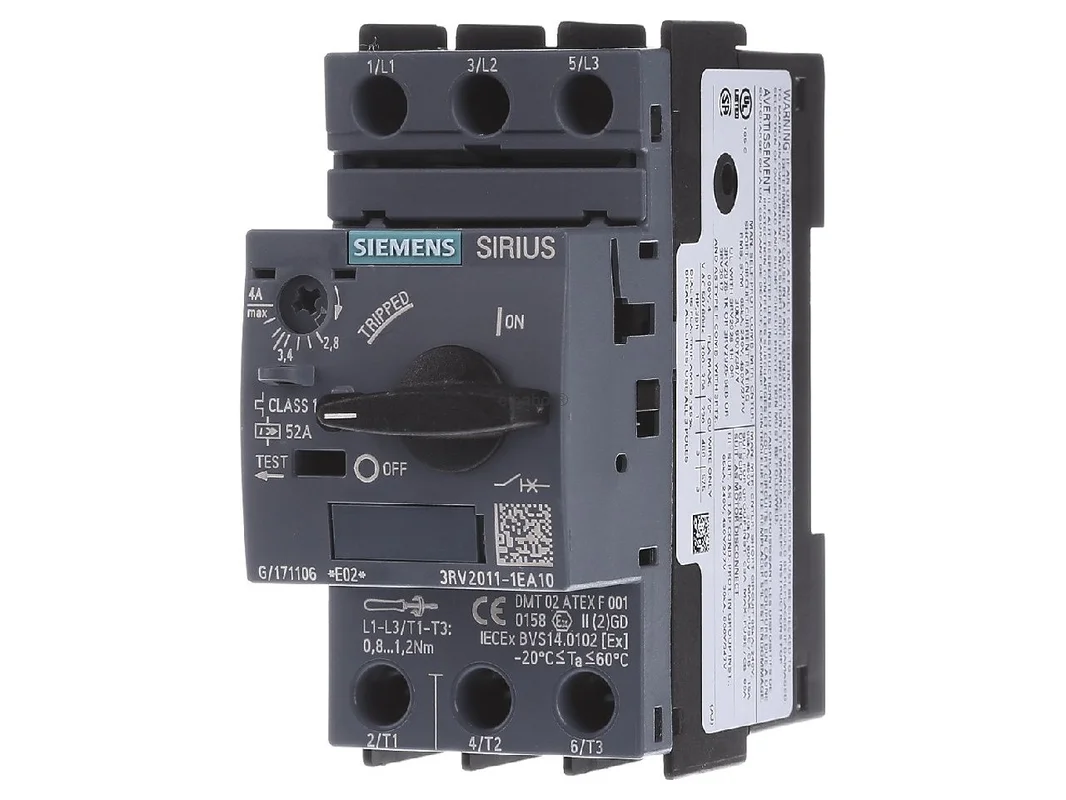

Motorbeveiligingsschakelaar 2.8-4A 3RV2011-1EA10 – Siemens – 4011209712454:

De Siemens motorbeveiligingsschakelaar 3RV2011-1EA10 is een compacte en robuuste oplossing voor de betrouwbare bescherming van draaistroommotoren en verbruikerstakken. Het 3-polige, thermisch-magnetische apparaat combineert overbelastingsbeveiliging, kortsluitbeveiliging en veilige scheiding van het net in één compact schakelapparaat. Met een instelbaar uitschakelbereik van 2,8 tot 4 A, CLASS 10 en schroefaansluiting is de schakelaar geschikt voor nauwkeurig afgestemde motorbeveiligingstaken in industriële omgevingen.

Efficiënte motorbeveiliging voor schakelinrichtingen en machines

Als onderdeel van de Siemens SIRIUS 3RV2-serie is deze vermogensschakelaar ontworpen voor hoge bedrijfszekerheid, laag warmteontwikkeling en een ruimtebesparende constructie. De bouwgrootte S00 is ideaal voor compacte besturingen. De motorbeveiligingsschakelaar ondersteunt een veilige uitschakeling bij fouten en helpt motoren, leidingen en installatieonderdelen duurzaam te beschermen. Ook in veeleisende omgevingen scoort het apparaat met een klimaatbestendige uitvoering en robuuste techniek.

Producthighlights voordelen

• Thermisch-magnetische beveiliging: Beschermt motoren effectief tegen overbelasting en kortsluiting.
• Instelbereik 2,8 tot 4 A: Goede aanpassing aan kleiner draaistroommotoren.
• CLASS 10: Geschikt voor typische motorstarts met gedefinieerde uitschakelkarakteristiek.
• 3-polige uitvoering: Geschikt voor veel industriële motortoepassingen.
• Bouwgrootte S00: Compact, ruimtebesparend en ideaal voor krappe inbouwruimtes.
• Schroefaansluiting: Voor een vaste en beproefde geleideraansluiting.
• Fase-uitvaldetectie: Ondersteunt de betrouwbare bescherming van de motor bij storingen.
• Gering vermogensverlies: Vermindert de warmte-inbreng in de schakelkast.
• Geschikt voor IE3- en IE4-motoren: Moderne aandrijfconcepten kunnen veilig worden beveiligd.
• Onderdeel van het SIRIUS-systeem: Compatibel met uniforme accessoires van de 3RV2-serie.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Siemens
Productserie	SIRIUS 3RV2
Artikelnummer fabrikant	3RV2011-1EA10
Alternatieve schrijfwijze	3RV20111EA10
EAN	4011209712454
Catalogus	Vermogensschakelaar motorbeveiliging
Producttype	Motorbeveiligingsschakelaar
Uitvoering	Vermogensschakelaar voor motorbeveiliging
Aantal polen	3-polig
Uitschakelprincipe	thermisch-magnetisch
Thermisch instelbereik	2,8 … 4 A
Magnetische uitschakelaar	52 A
Uitschakelklasse	CLASS 10
Bouwgrootte	S00
Aansluitwijze	Schroefaansluiting
Nominale bedrijfsspanning	tot 690 V AC
Bedrijfsstroom AC-3 bij 400 V	4 A
Motorvermogen bij 400 V AC-3	1,5 kW
Motorvermogen bij 500 V AC-3	2,2 kW
Motorvermogen bij 690 V AC-3	3 kW
Frequentie	50/60 Hz
Beschermingsgraad front	IP20
Montagewijze	Schroefmontage of DIN-rail 35 mm
Inbouwpositie	willekeurig
Bedrijfstemperatuur	-20 °C tot +60 °C
Opslagtemperatuur	-50 °C tot +80 °C
Schokbestendigheid	25 g / 11 ms
Nominale isolatiespanning	690 V
Stootspanningsvastheid	6 kV
Typisch vermogensverlies	6,3 W
Mechanische levensduur	100.000 schakelcycli
Fase-uitvaldetectie	ja
Ingebouwde hulpcontactschakelaar	nee

Toepassing, varianten en passende alternatieven voor motorbeveiliging

De Siemens motorbeveiligingsschakelaar 3RV2011-1EA10 is vooral interessant voor klein tot middelgrote motoren in machines, transporttechniek, pompen, ventilatoren en verbruikerstakken. Vergeleken met ander apparaten uit de Siemens 3RV2-familie ligt de focus hier duidelijk op een smal instelbereik van 2,8 tot 4 A. Dat is ideaal wanneer een motor zeer gericht op zijn nominale stroom afgestemd beveiligd moet worden.

• Voordeel in gebruik: Eén apparaat neemt de beveiliging bij overbelasting, de beveiliging bij kortsluiting en de scheidingsfunctie over.
• Praktisch nut: Dankzij de compacte S00-bouwvorm is dit model goed geschikt voor dichte schakelkasten.
• Systeemvoordeel: Uniforme accessoires van de 3RV2-serie vereenvoudigen planning, uitbreiding en onderhoud.
• Voor moderne aandrijvingen: Dankzij laag warmteontwikkeling ook zinvol in energiegeoptimaliseerde installaties met IE3- of IE4-motoren.

Binnen het assortiment van de fabrikant verschillen aangrenzende 3RV2-varianten vooral door de betreft instelstroom, de aansluitwijze of de functionele focus. modellen met veerklemaansluiting zijn eerder geschikt voor snelle, trilvaste bedrading. Varianten met uitgebreide functionaliteit kunnen bovendien zijn ontworpen als installatiebeveiliging, voor startercombinaties of voor speciale netvormen. Dit model is daarentegen een klassieke, duidelijke oplossing voor directe motorbeveiliging met schroefaansluiting.

Als vergelijkbare producten van ander bekende fabrikanten komen afhankelijk van de installatie onder ander motorbeveiligingsschakelaars uit de series Eaton PKZM0, Schneider Electric GV2ME of ABB MS116 in aanmerking. De belangrijkste verschillen liggen meestal in de bedieningsvorm, de beschikbare accessoires, de integratie in het betreft systeem en in details van de kortsluitvastheid en combineerbaarheid met magneetschakelaars. Bij de keuze moet vooral worden gelet op stroombereik, uitschakelklasse, inbouwsituatie en het aanwezige schakelinrichtingsconcept.

Meerwaarde voor planning, beveiligingsconcept en systeemopbouw

De 3RV2 vermogensschakelaars van Siemens zijn ontwikkeld voor de veilige bescherming van verbruikers en installaties. Ze schakelen bij kortsluiting snel uit, beperken de gevolgen van overbelasting en maken een veilige scheiding van de installatie van het net mogelijk. Door de compacte en klimaatbestendige constructie zijn deze apparaten goed geschikt voor industriële omgevingen met hoge eisen aan betrouwbaarheid en ruimtebesparing.

Een belangrijk pluspunt van de serie is de brede toepasbaarheid. Naast motorbeveiliging zijn er afhankelijk van de variant ook oplossingen beschikbaar voor installatiebeveiliging, transformatorbeveiliging, startercombinaties, hoofdschakelaars, NOOD-UIT-functies en toepassingen in IT-netten. Wereldwijde goedkeuringen en geschiktheid voor veel Internationale toepassingsgebieden vergemakkelijken de planning in gestandaardiseerde machines en installaties.

Ook qua systeemgedachte biedt de serie duidelijke voordelen: De afgestemde accessoires met hulpcontactschakelaars, uitschakelaars en meldschakelaars zijn over meerdere bouwgroottes heen uniform inzetbaar. In combinatie met passende voedingsoplossingen kan de bedradingsinspanning in de hoofdstroomkring worden verminderd. Zo ontstaat een efficiënte, servicevriendelijke en toekomstbestendige opbouw voor moderne schakelinrichtingen.

De Siemens 3RV2011-1EA10 is een doordachte keuze voor iedereen die op zoek is naar een compacte, nauwkeurige en systeemgeschikte motorbeveiligingsschakelaar voor industriële toepassingen.
