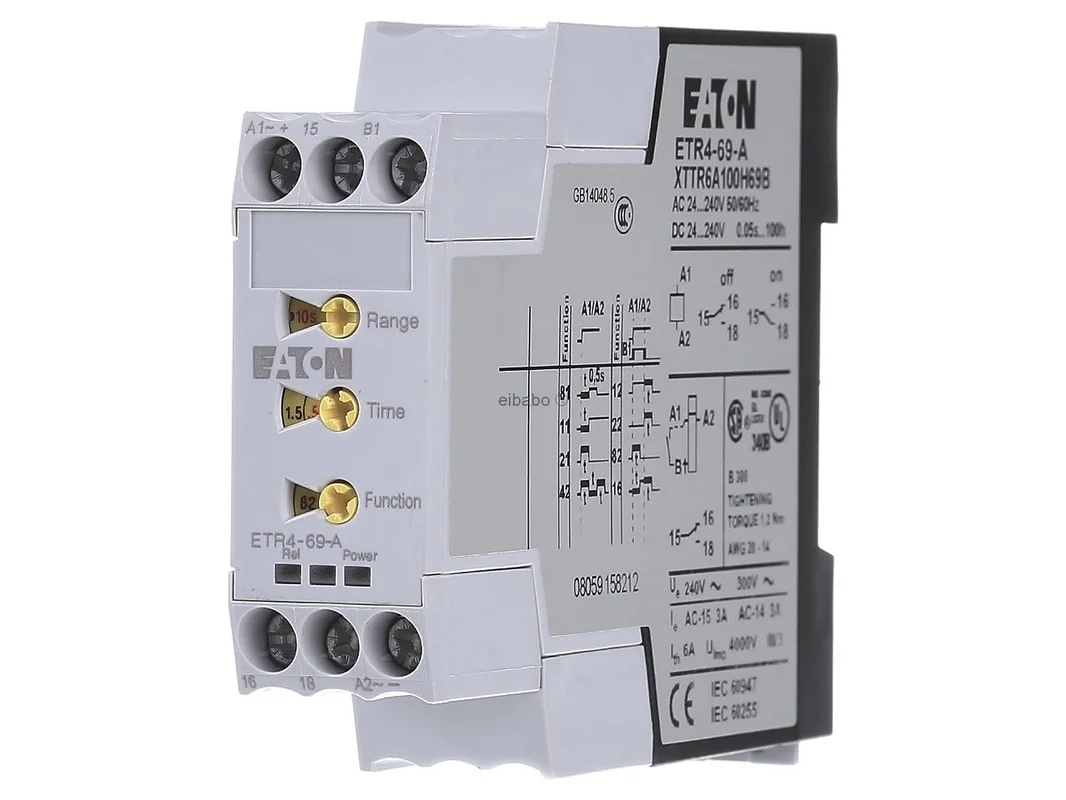

Multifunctioneel relais 1W ETR4-69-A – Eaton – 031891 – 4015080318910:

De Eaton multifunctionele tijdrelais 1 wisselcontact AC/DC tijdbereik 0,05s-100h schroefaansluiting DIN-rail ETR4-69-A 031891 is ontworpen voor nauwkeurige tijdfuncties in de industrie en de schakelkastbouw. Het combineert een breed tijdbereik, meerdere tijdfuncties en een flexibele voeding met AC of DC in een compacte behuizing. Daardoor is het tijdrelais ideaal voor besturingen, automatisering, machines en vele taken van veilige signaal- en procesbesturing.

Eaton multifunctioneel tijdrelais voor nauwkeurige besturingstaken

De compacte bouwvorm met geringe breedte bespaart ruimte op de DIN-rail en vergemakkelijkt de integratie in bestaande installaties. Dankzij de multifunctionele uitvoering kan het relais voor verschillende tijdsverlopen worden gebruikt, zonder dat voor elke functie een eigen apparaat nodig is. Dat verhoogt de flexibiliteit bij planning, ombouw en service.

Producthighlights voordelen

• Multifunctioneel inzetbaar: Eén apparaat voor meerdere tijdfuncties in de besturingstechniek.
• Groot tijdbereik: Instelbaar van 0,05 seconden tot 100 uur.
• Breed spanningsbereik: Geschikt voor 24 tot 240 V AC/DC.
• 1 wisselcontact: Veelzijdig inzetbaar voor schakel-, signaal- en besturingstaken.
• Compacte bouwbreedte: Ruimtebesparend op de DIN-rail monteerbaar.
• Schroefaansluiting: Beproefde, veilige en onderhoudsvriendelijke bedrading.
• Willekeurige inbouwpositie: Flexibele montage in veel schakelkastconcepten.
• Industriële uitvoering: Ontworpen voor professioneel gebruik in technische installaties.
• Lange levensduur: Mechanische levensduur van 30 x 106 schakelcycli.
• Normconforme uitvoering: Ontwikkeld volgens IEC/EN 61812-1 en VDE 0435.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Eaton
Artikelnaam	Eaton multifunctionele tijdrelais 1 wisselcontact AC/DC tijdbereik 0,05s-100h schroefaansluiting DIN-rail ETR4-69-A 031891
Artikelnummer van fabrikant	031891
Type	ETR4-69-A
EAN	4015080318910
Catalogus	Tijdrelais
Producttype	Elektronisch multifunctioneel tijdrelais
Serie	Eaton Moeller ETR4
Contacttype	1 wisselcontact
Nominale stroom	3 A
Spanningstype	AC/DC
Voedingsspanning	24-240 V AC/DC
Tijdbereik	0,05 s tot 100 h
Tijdbereik in seconden	0,05 tot 360000 s
Aansluittype	Schroefaansluiting
Montagetype	DIN-rail
Geschikt voor DIN-railmontage	ja
Inbouwpositie	willekeurig
Bouwbreedte	22,5 mm
Breedte	23 mm
Hoogte	83 mm
Diepte	103 mm
Mechanische levensduur	30 x 106 schakelcycli
Normen	IEC/EN 61812-1, VDE 0435
Uitvoering	Industriële uitvoering
Functies	inschakelvertraagd, afvalvertraagd, inschakelpulsend, uitschakelpulsend, impulsvormend, knipperend beginnend met impuls, knipperend beginnend met pauze, pulserend beginnend met impuls, pulserend beginnend met pauze
Ster-driehoek-functie	nee
Afstandsbediening mogelijk	nee
Met halfgeleideruitgang	nee
Met steeksokkel	nee
Opsteekbaar op contactor	nee

Flexibele tijdfuncties voor automatisering, schakelkast en machinebouw

Dit tijdrelais is ontworpen voor veelzijdige processen in de besturingstechniek. Typische voordelen in de toepassing zijn exacte schakelvertragingen, duidelijk gedefinieerde impulsen en een eenvoudige aanpassing aan veranderende proceseisen. Juist in machines, transporttechniek, ventilatie, verlichting, poortbesturingen of algemene schakeltaken helpt de multifunctionele uitvoering om de planningsinspanning te verminderen en reserveonderdelen te standaardiseren.

• Geschikt voor veel besturingstaken: Inzetbaar bij startvertraging, naloop, pulsering en impulsvorming.
• Minder varianten in de schakelkast: Eén multifunctioneel relais kan meerdere afzonderlijke apparaten vervangen.
• Eenvoudig in bestaande installaties te integreren: Breed AC/DC spanningsbereik vergemakkelijkt de retrofit.
• Goed voor service en onderhoud: Schroefaansluitingen zijn robuust en in het veld wijdverbreid.
• Ruimtebesparende oplossing: Smalle bouwvorm ondersteunt compacte verdelingen.

Vergeleken met eenvoudigere tijdrelais uit het Eaton-programma met slechts één vaste tijdfunctie biedt de ETR4-serie aanzienlijk meer flexibiliteit. Waar alleen inschakelvertraging of alleen afvalvertraging volstaat, kunnen gespecialiseerde modellen een zeer duidelijke functiekeuze bieden. Wanneer echter meerdere bedrijfsmodi in een installatie gevraagd zijn of eisen kunnen veranderen, is een multifunctioneel relais zoals dit de economischere keuze.

Ten opzichte van Eaton-varianten met een ander aantal contacten of een speciale functie-uitvoering scoort dit model vooral bij universele standaardtoepassingen met één wisselcontact. Apparaten met meer contacten zijn eerder geschikt voor complexere signaalpaden of extra stroomkringen. Modellen met speciale functie, bijvoorbeeld voor ster-driehoek, zijn daarentegen afgestemd op specifieke motorstarts en niet zo breed inzetbaar als deze multifunctionele versie.

Bij vergelijkbare producten van andere gerenommeerde fabrikanten vindt men vaak soortgelijke multifunctionele tijdrelais van Schneider Electric, Finder of Siemens. Verschillen zitten meestal in de bedieningslogica, in de details van de tijdfuncties, in de spanningsvariatie of in de bouwvorm voor de schakelkast. Voor vervanging moet daarom naast het tijdbereik vooral op contacttype, voeding, breedte en aansluitwijze worden gelet. Directe compatibiliteit moet altijd aan de hand van de elektrische gegevens en de gewenste functie worden gecontroleerd.

Toepassingsgebieden

• Machinebouw: Voor gedefinieerde start-, naloop- en pulsprocessen.
• Schakelkastbouw: Voor compacte tijdsturingen op DIN-rail.
• Gebouwautomatisering: Voor ventilatie, verlichting en hulpbesturingen.
• Transporttechniek: Voor tijdafhankelijke signalen en procesketens.
• Onderhoud en retrofit: Goed geschikt voor de flexibele uitbreiding van bestaande systemen.

Normconforme bouwwijze en praktijkgerichte prestatiegegevens in detail

Het elektronisch tijdrelais is uitgevoerd conform IEC/EN 61812-1 en VDE 0435 en voldoet daarmee aan belangrijke eisen voor professioneel gebruik in de besturingstechniek. De smalle bouwbreedte van 22,5 mm ondersteunt een dichte plaatsing op de DIN-rail, terwijl de willekeurige inbouwpositie extra vrijheid bij de planning biedt. Het zeer brede tijdbereik van 0,05 seconden tot 100 uur dekt zowel snelle schakelreeksen als lange vertragingen betrouwbaar af.

De robuuste industriële uitvoering is ontworpen voor dagelijks gebruik in de schakelkast. Met een mechanische levensduur van 30 x 106 schakelcycli is het relais geschikt voor frequente schakelhandelingen in veeleisende toepassingen. In combinatie met de universele voeding van 24 tot 240 V AC/DC ontstaat een bijzonder flexibele oplossing voor moderne en bestaande installaties met verschillende spanningsniveaus.

Het Eaton tijdrelais ETR4-69-A is een sterke keuze voor iedereen die een compact, normconform en veelzijdig multifunctioneel tijdrelais met een breed spannings- en tijdbereik zoekt.
