Description

Omkeercombinatie 12A, 24VDC – Omkering startercombinatie 5,5kW LU2B12BL – Schneider Electric – 3389110362930:

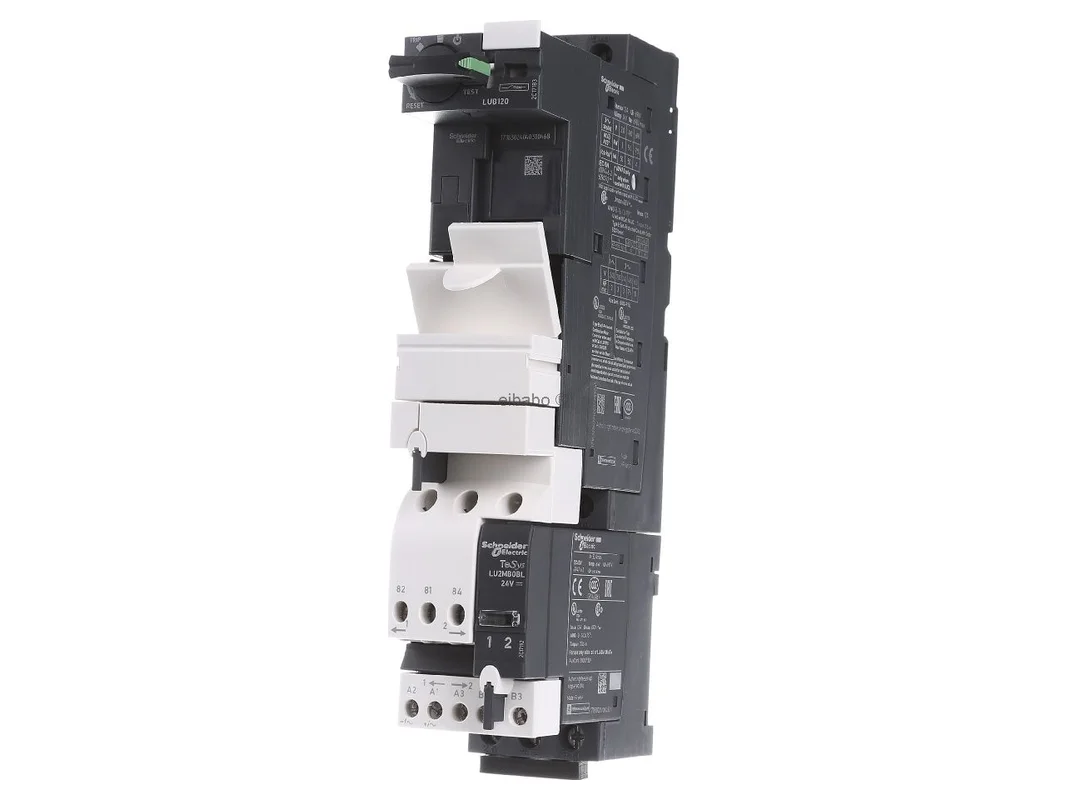

De Schneider Electric omkeerstartercombinatie 3-polig 12A 24VDC 690V hulpcontacten 1S 1Ö LU2B12BL is een compacte motorstarter voor het veilig schakelen, beveiligen en omkeren van draaistroommotoren. Als onderdeel van de TeSys U-serie verenigt het basisapparaat belangrijke functies in een ruimtebesparende bouwvorm en is het geschikt voor moderne schakelkasten met hoge eisen aan overzicht, flexibiliteit en bedrijfszekerheid.

Schneider Electric omkeerstartercombinatie LU2B12BL voor efficiënte motorbesturing

Het apparaat is ontworpen voor toepassingen waarbij motoren in twee draairichtingen worden gebruikt. De voorbedrade schakel- en beveiligingscombinatie verlaagt de planningsinspanning en ondersteunt een nette, gestructureerde integratie in de motoraftakking. Met 3 polen, 12 A nominale stroom, 24 V DC stuurspanning en schroefklemmen biedt deze omkeerstartercombinatie een praktijkgerichte oplossing voor industrie, machinebouw en transporttechniek.

Producthighlights voordelen

• Compacte omkeerstartercombinatie: Ideaal voor motoraandrijvingen met rechts- en linksloop.
• TeSys U systeemoplossing: Verenigt motorbeveiliging en schakelfunctie in een doordachte opbouw.
• 3-polige uitvoering: Geschikt voor veel klassieke draaistroomtoepassingen.
• Nominale stroom 12 A: Voor veelzijdige taken op het gebied van motorstarters.
• Stuurspanning 24 V DC: Zeer geschikt voor gangbare besturingsconcepten in de automatisering.
• Schroefklemmen: Robuuste en beproefde aansluittechniek voor een veilige bedrading.
• Hulpcontacten geïntegreerd: 1 maakcontact en 1 verbreekcontact vergemakkelijken meld- en besturingstaken.
• Voorgemonteerde combinatie: Bespaart tijd bij montage, planning en service.
• Ruimtebesparende bouwwijze: Ondersteunt slanke schakelkastconcepten.
• Voor TeSys U toepassingen: Flexibel te integreren in modulaire motorstarterconcepten.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Schneider Electric
Artikelnaam	Schneider Electric omkeerstartercombinatie 3-polig 12A 24VDC 690V hulpcontacten 1S 1Ö LU2B12BL
Artikelnummer fabrikant	LU2B12BL
EAN	3389110362930
Catalogus	motorstartercombinatie
Productserie	TeSys U
Producttype	Omkeerstartercombinatie / omkeerstarter
Uitvoering	Basisapparaat
Aantal polen	3-polig
Nominale bedrijfsstroom AC-3 bij 400 V	12 A
Nominale spanning hoofdstroomkring	tot 690 V
Stuurspanning	24 V DC
Aansluitwijze hoofdstroomkring	Schroefklemmen
Aansluiting hulp- en stuurstroomkring	Schroefaansluiting
Hulpcontacten	1 maakcontact + 1 verbreekcontact
Draairichtingen	2
Nominaal vermogen	0,1 tot 5,5 kW
Type motorstarter	Omkeerstarter
Kortsluitbeveiliging	ja
Beschermingsgraad	IP20
Montage op draagrail	ja
Bouwbreedte	45 mm
Coördinatietype	klasse 2
Geschikt voor scheiding	ja

Voordelen van de modulaire TeSys U techniek in de praktijk

De LU2B12BL-oplossing overtuigt door haar modulaire systeemgedachte. Het basisapparaat is ontworpen als universele basis voor motoraftakkingen en kan in veel projecten gericht worden afgestemd op de vereiste besturings- en beveiligingstaak. Bijzonder voordelig is de combinatie van compacte bouwvorm, voorbedrade structuur en eenvoudige aanpassing aan het gewenste stroombereik via steekbare functie-eenheden.

• Snelle projectplanning: Minder afzonderlijke apparaten en een duidelijke opbouw besparen tijd.
• Goede onderhoudsvriendelijkheid: Modulaire structuur vergemakkelijkt service en vervanging.
• Hoge schakelkastdichtheid: De geringe breedte is ideaal bij weinig ruimte.
• Meer overzicht: Schakel- en beveiligingsfunctie zijn logisch in één systeem gebundeld.
• Praktijkgerichte signalen: Geïntegreerde hulpcontacten ondersteunen terugmelding en vergrendeling.

In vergelijking met eenvoudige directstarters van de fabrikant is een omkeerstartercombinatie de juiste keuze wanneer een motor doelgericht in beide draairichtingen moet draaien. Ten opzichte van een pure motorbeveiligingsschakelaar biedt zij de complete schakelfunctie voor omkeerbedrijf. Binnen de TeSys U-familie is dit basisapparaat vooral geschikt voor toepassingen tot 12 A, terwijl varianten voor hogere stromen in grotere belastingsbereiken worden ingezet.

Bij vergelijkbare oplossingen van Schneider Electric ligt het wezenlijke verschil meestal in het type starter, het stroombereik of de stuurspanning. Directstarters zijn bedoeld voor eenvoudig motorbedrijf zonder richtingswisseling. Omkeerstarters zoals dit model zijn beter geschikt voor transportsystemen, heftechniek, kleppen, poorten of machines met een gedefinieerde omkeerfunctie. Varianten met een andere spoelspanning passen beter bij afwijkende besturingsconcepten in de schakelkast.

Vergelijkbare producten van andere bekende fabrikanten zijn bijvoorbeeld omkeerstarters uit de series Siemens SIRIUS, Eaton xStart of ABB MS/AF in combinatie met passende contactoren. Deze oplossingen dekken vergelijkbare taken af, maar verschillen vaak in systeemopbouw, accessoirelogica, aansluitwijze en compatibiliteit binnen de betreffende serie. Voor bestaande TeSys U-installaties is de Schneider Electric-oplossing meestal de voor de hand liggende keuze, omdat zij optimaal in het aanwezige systeem- en accessoireconcept kan worden geïntegreerd.

Toepassingsgebieden en aanvullende systeemvoordelen

De omkeerstartercombinatie is geschikt voor talrijke toepassingen in industrie en gebouwtechniek waarbij compacte motorstarters met veilige omkering van de draairichting vereist zijn.

• Transporttechniek: Voor installaties met voor- en terugloop.
• Machinebouw: Voor aandrijvingen met gedefinieerde richtingsomkering.
• Poort- en kleppentechniek: Voor openen en sluiten met een compacte oplossing.
• Pompen en ventilatoren: Daar waar stuurbare bewegingsprocessen vereist zijn.
• Schakelkastbouw: Voor ruimtebesparende en nette motoraftakkingen.

De TeSys U-basisapparaten zijn ontworpen als complete motoraftakoplossing en combineren de functies van motorbeveiligingsschakelaar en contactor in één systeem. Daardoor ontstaat een duidelijke meerwaarde voor planners, installateurs en exploitanten. Het vermogensbereik van deze apparatenfamilie dekt met slechts enkele basisapparaten een breed toepassingsspectrum af. De keuze van stuurspanning en stroombereik gebeurt systeemgericht via passende steekbare eenheden. Zo blijft de planning flexibel, terwijl de feitelijke uitvoering efficiënt en onderhoudsvriendelijk uitvalt. De volledige coördinatie volgens IEC 60947 respectievelijk IEC 947-6-2 ondersteunt bovendien een veilige en professionele inzet in veeleisende industriële omgevingen.

De Schneider Electric omkeerstartercombinatie LU2B12BL is een sterke keuze voor iedereen die een compacte, modulaire en professionele motorstarter voor omkeertoepassingen met 24 V DC besturing zoekt.
