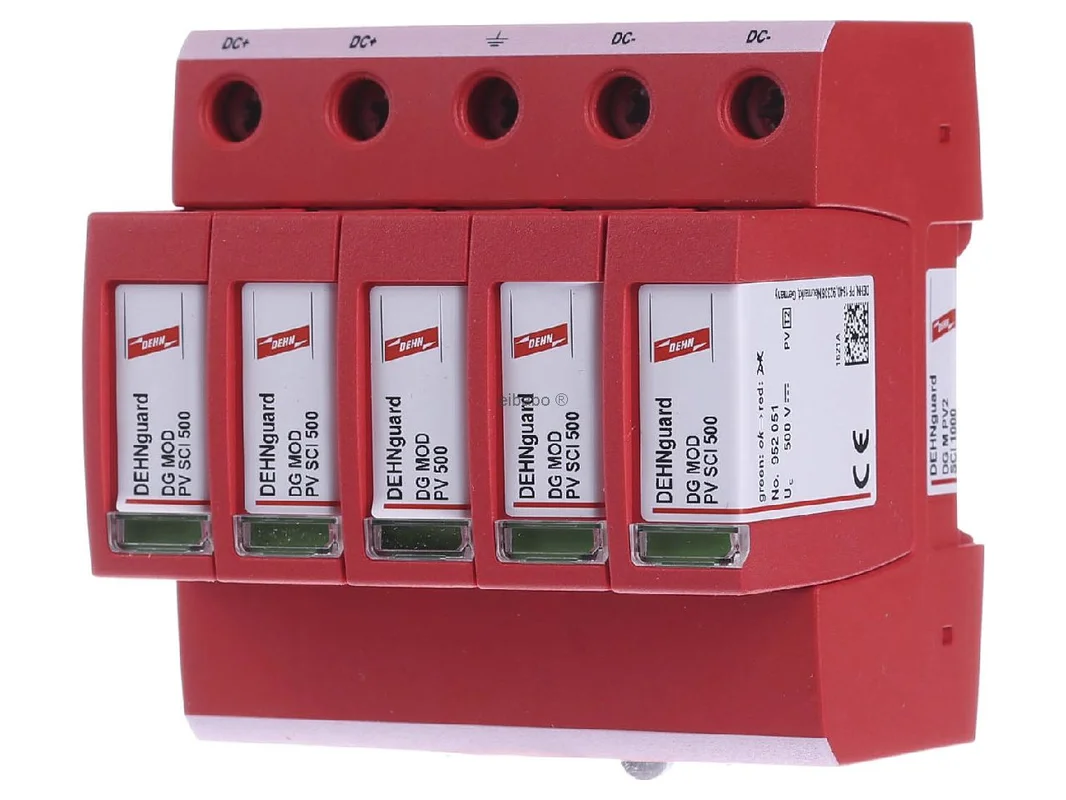

Overspanningsafleider type 2 DEHNguard M PV – Overspanningsbeveiliging voor stroomvoorziening DG … – Dehn – 952514 – 4013364224964:

De Dehn overspanningsbeveiliging type 2 PV DC Class II SCI 1000V DG M PV2 SCI 1000 952514 is een krachtige beschermingsoplossing voor fotovoltaïsche installaties tot 1000 V DC. Het meerpolige apparaat beschermt twee MPP-ingangen gericht tegen overspanningen en ondersteunt daarmee de bedrijfszekerheid van gevoelige PV-componenten. De modulaire opbouw met basisdeel en insteekbare beschermingsmodules vergemakkelijkt de toepassing in moderne DC-installaties.

Efficiënte PV-overspanningsbeveiliging voor twee MPP-ingangen

Ontworpen volgens EN 61643-31 als type 2 respectievelijk Class II, is dit beschermingsapparaat geschikt voor gebruik in laagspanningsverbruikersinstallaties en PV-voedingssystemen. De geïntegreerde drietraps DC-schakelinrichting met gecombineerde scheidings- en kortsluitinrichting zorgt voor een veilige elektrische scheiding in de beschermingsmodule. Dat maakt de afleider tot een doordachte keuze voor veeleisende zonne-energietoepassingen met een sterke focus op veiligheid, beschikbaarheid en normconforme uitvoering.

Producthighlights voordelen

• Voor PV-installaties tot 1000 V DC: Ontwikkeld voor betrouwbare bescherming aan de DC-zijde.
• Bescherming van 2 MPP-ingangen: Ideaal voor installaties met twee MPP-trackers.
• Type 2 volgens EN 61643-31: Geschikt voor normconforme PV-beschermingsconcepten.
• Class II-uitvoering: Voor effectieve bescherming tegen transiënte overspanningen.
• Drietraps DC-schakelinrichting: Ondersteunt een hoge bedrijfszekerheid in de PV-omgeving.
• Insteekbare beschermingsmodules: Praktisch voor onderhoud en snelle modulevervanging.
• Veilige elektrische scheiding: Geïntegreerd in de beschermingsmodule en ontworpen voor bescherming bij een fout.
• Gecombineerde scheidings- en kortsluitinrichting: Voor veilig gedrag bij een storing.
• Optische statusindicatie: De apparaattoestand is direct op het product herkenbaar.
• Montage op DIN-rail TH35: Voor eenvoudige integratie in de schakelkast.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Dehn
Artikelnaam	Dehn overspanningsbeveiliging type 2 PV DC Class II SCI 1000V DG M PV2 SCI 1000 952514
Artikelnummer fabrikant	952514
EAN	4013364224964
Catalogus	Overspanningsbeveiliging elektro
Producttype	Overspanningsbeveiliging voor fotovoltaïsche systemen
SPD-type	Type 2 / Class II
Norm	EN 61643-31 / IEC 61643-31
Spanningstype	DC
Max. PV-spanning	1000 V
Bescherming voor MPP-ingangen	2
Aantal geleiders zonder aarde	4
Nominale afleidingsstootstroom In (8/20 µs)	12,5 kA
Max. afleidingsstootstroom Imax (8/20 µs)	25 kA
Totale afleidingsstootstroom Itotal (8/20 µs)	40 kA
Beschermingsniveau Up	≤ 4 kV
Kortsluitvastheid Iscpv	10 kA
Reactietijd	≤ 25 ns
Montagetype	DIN-rail TH35
Bouwgrootte	5 TE
Max. geleiderdoorsnede massief	35 mm²
Max. geleiderdoorsnede flexibel	25 mm²
Signalering op het apparaat	optisch
Meldcontact op afstand	nee
Beschermingsgraad	IP20
Temperatuurbereik	-40 °C tot +80 °C
Materiaal behuizing	thermoplast
Kleur	rood

PV-beschermingsconcept, voordelen en passende alternatieven in vergelijking

Het apparaat is bijzonder geschikt voor PV-installaties waarbij twee MPP-ingangen aan de DC-zijde effectief tegen overspanningen moeten worden beschermd. De modulaire, insteekbare uitvoering vereenvoudigt service en visuele controle. Door de veilige elektrische scheiding in de beschermingsmodule en de geïntegreerde SCI-techniek biedt de afleider een hoge mate van functionele veiligheid in compacte installaties.

• Voordeel in de praktijk: Zeer geschikt voor omvormers met twee MPP-trackers.
• Onderhoudsvriendelijk: Insteekmodules kunnen indien nodig snel worden gecontroleerd of vervangen.
• Ruimtebesparende integratie: De bouwvorm voor TH35 DIN-rail past in veel verdeelkasten.
• Hoge systeemveiligheid: SCI-techniek ondersteunt veilig gedrag bij een storing.
• Normconform gebruik: Ontworpen voor PV-systemen volgens IEC 60364-7-712.

Binnen het assortiment van de fabrikant is een vergelijkbare variant met meldcontact op afstand bekend. Deze is vooral geschikt wanneer de status van de overspanningsbeveiliging in een centrale meldpost of gebouwautomatisering moet worden geïntegreerd. De voorliggende uitvoering ziet hiervan af en is daarom passend wanneer een optische indicatie op het apparaat volstaat.

Ten opzichte van eenvoudigere PV-afleiders voor slechts één MPP-ingang heeft deze versie een voordeel voor installaties met twee afzonderlijke MPP-ingangen. Daardoor kunnen passende beschermingsconcepten voor moderne stringomvormers vaak directer worden gerealiseerd. In tegenstelling tot AC-overspanningsbeveiligingen is dit product duidelijk ontworpen voor de DC-zijde van fotovoltaïsche installaties en daarom niet bedoeld voor klassieke AC-eindgroepen.

Als vergelijkbare producten van andere gerenommeerde fabrikanten komen onder andere PV-overspanningsbeveiligingen van Phoenix Contact, OBO Bettermann en CITEL in aanmerking. Verschillen blijken vaak uit de moduletechniek, meldcontacten, de interne beschermingsschakeling en de uitvoering voor aantal strings of MPP-structuur. Voor een veilige keuze is het belangrijk dat spanningsniveau, aantal te beschermen MPP-ingangen, kortsluitvastheid en inbouwlocatie exact bij de PV-installatie passen.

Toepassing in fotovoltaïsche installaties met hoge bedrijfszekerheid

De meerpolige overspanningsbeveiliging is ontwikkeld voor de bescherming van laagspanningsverbruikersinstallaties tegen overspanningen. Hij wordt toegepast in PV-voedingssystemen en beschermt twee MPP-ingangen met een drietraps DC-schakelinrichting. Deze bestaat uit een basisdeel en ingestoken beschermingsmodules. Aanvullend biedt de beschermingsmodule een gecombineerde scheidings- en kortsluitinrichting evenals een veilige elektrische scheiding. Daarmee ontstaat een duidelijke meerwaarde voor planners en installateurs die kiezen voor een normconforme, servicevriendelijke en praktijkgerichte oplossing voor de DC-zijde van zonne-installaties.
