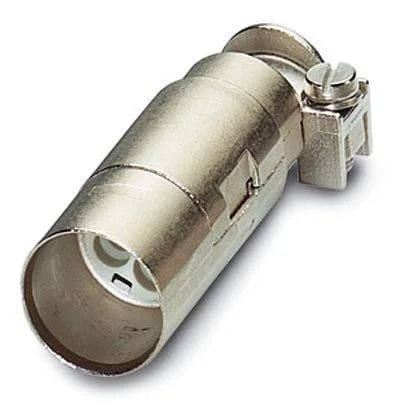

Aanvullende informatieHEAVYCON EMC-connector, stiftuitvoering, 4-polig, voor de aansluiting van afgeschermde aders met een buitendiameter van 3 … 9,5 mm. Voor toepassing in het kunststofmoduul HC-M-02-EMC-M
Connector, aantal polen: 4, vermogenscontacten: 0, stuurcontacten: 4, stift, crimpaansluiting, 48 V, 10 A, 0,14 mm²…2,5 mm², kabelbuitendiameter:3 mm…9,5 mm, toepassing: data/signalen
| Klasse | Contactblok voor rechthoekige connector |
| Merk | Phoenix Contact |
| Serie | Connector |
| Breedte | 18 mm |
| Vervuilingsgraad | 3 |
| Aantal polen | 4 |
| Hoogte | 15.5 mm |
| Toegekende stootspanning | 0.8 kV |
| Brandbaarheidsklasse isolatiemateriaal conform UL 94 | V0 |
| Overspanningscategorie | III |
| Contactuitvoering | Pen |
| Materiaal connectorinzetstuk | Thermoplast |
| Met draadbescherming | Nee |
| Materiaal contact | Overige koperlegeringen |
| Met aardgeleider | Nee |
| Contactinzetstuk zonder contacten | Ja |
| Uitvoering elektrische aansluiting | Crimpaansluiting |
| Diepte | 46 mm |
| Materiaal contactcoating | Overig |
| Nom. (meet)stroom In | 10 A |
| Nom. (meet)spanning | 48 V |
| Diameter insteekcontact | 1.6 mm |
| Bedrijfstemperatuur | -40 – 85 °C |
| Aansluitbare geleiderdoorsnede fijndraads zonder adereindhuls | 0.14 – 2.5 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.14 – 2.5 mm² |
| Omgevingstemperatuur | 85 – 85 °C |
| Aantal stuurcontacten | 4 |
| Aantal vermogenscontacten | 0 |
| Min. aantal steekcycli | 500 |
| Materiaal contact inzetstuk | Thermoplast |
| Categorieën | Verbindingsmaterialen |
