Pin-inzetstuk met schroefaansluiting – Pin-inzetstuk voor connector 10p 09 33 010 2601 – Harting – 5713140051010:

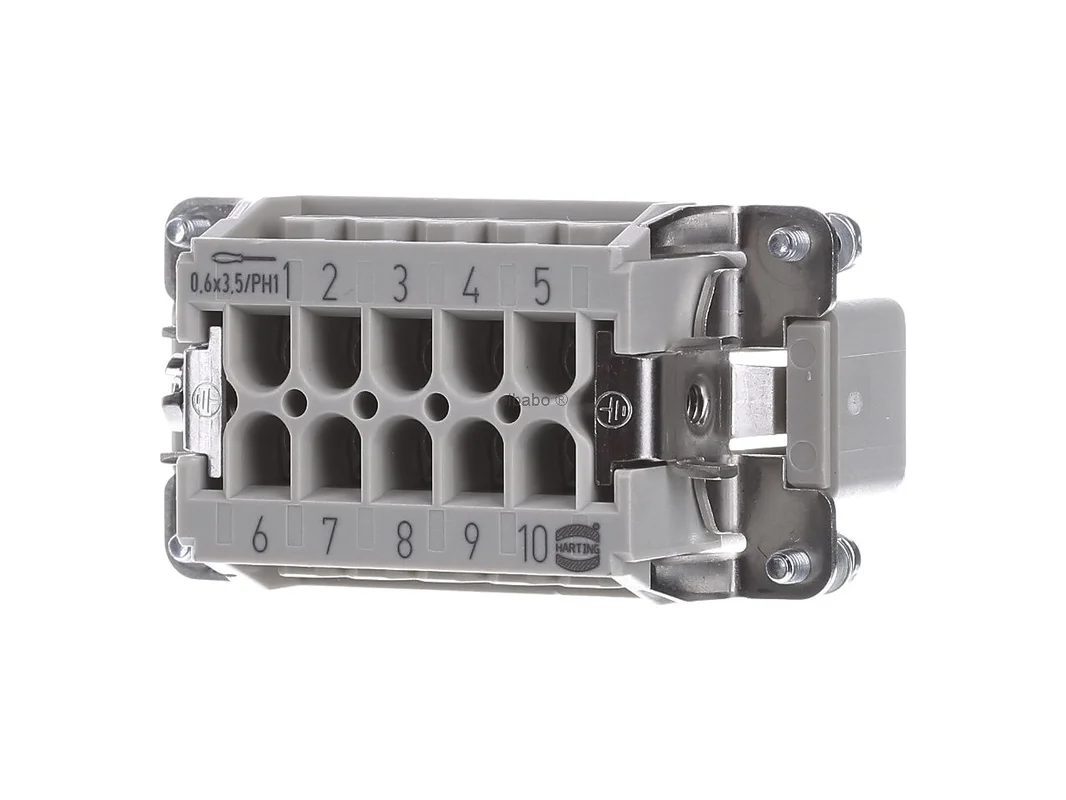

De Harting rechthoekige connector contactelement pen 10-pin schroefaansluiting Han E 09 33 010 2601 is ontworpen voor robuuste industriële toepassingen waarbij een veilige signaal- en energieoverdracht telt. Als penelement van de Han E-serie biedt hij een betrouwbare contactmaking, een stabiele schroefaansluittechniek en een praktijkgerichte uitvoering voor gebruik in machinebouw, automatisering en schakelkastbouw.

Precisie-contactelement voor industriële connectoren

Het contactelement is ontworpen voor bouwgrootte 10 B en beschikt over 10 contacten plus een PE-contact. Het behuizingsmateriaal van polycarbonaat ondersteunt een hoge vormstabiliteit in industriële omgevingen. Verzilverde contacten van koperlegering bevorderen een betrouwbare elektrisch verbinding, terwijl de schroefaansluiting een montagevriendelijke en stevige geleideraansluiting mogelijk maakt.

Producthighlights voordelen

• Betrouwbare contacttechniek: Penelement voor industriële rechthoekige connectoren met een veilig contactbeeld.
• Schroefaansluiting: Beproefde aansluittechniek voor een vaste en goed controleerbare bedrading.
• 10-polige uitvoering: Geschikt voor toepassingen met meerdere signaal- of besturingswegen.
• Met PE-contact: Extra veiligheid door beschermingsleidercontact in de connector.
• Nominale stroom 16 A: Geschikt voor veel industriële verbindingen in machine- en installatiebouw.
• Geleiderdoorsnede 0,75 tot 2,5 mm²: Flexibel voor gangbare bedradingen in schakelkast en veld.
• Polycarbonaat inzet: Vormstabiel, duurzaam en beproefd voor technisch gebruik.
• Verzilverde contacten: Goede geleidbaarheid en degelijke contactkwaliteit bij veelvuldig gebruik.
• Geschikt voor Han E: Ideaal voor bestaande systemen binnen de Han connectorwereld.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Harting
Artikelnaam	Rechthoekige connector contactelement pen 10-pin schroefaansluiting Han E 09 33 010 2601
Artikelnummer fabrikant	09 33 010 2601
EAN	5713140051010
Catalogus	Contactelement
Producttype	Contactelement voor rechthoekige connectoren
Serie	Han E
Uitvoering	Pen
Aansluittype	Schroefaansluiting
Aantal polen	10
PE-contact	ja
Bouwgrootte	10 B
Nominale stroom	16 A
Nominale spanning	500 V
Nominale stootspanning	6 kV
Vervuilingsgraad	3
Geleiderdoorsnede	0,75 bis 2,5 mm²
AWG-bereik	AWG 18 tot AWG 14
Materiaal inzet	Polycarbonaat (PC)
Kleur	RAL 7032 kiezelgrijs
Contactmateriaal	Koperlegering
Contactoppervlak	verzilverd
Striplengte	7,5 mm
Aanhaalmoment contactschroef	0,5 Nm
Grenstemperatuur	-40 tot +125 °C
Steekcycli	minstens 500
Ontvlambaarheid	UL 94 V-0
ETIM	EC000438

Toepassing, systeemvoordelen en passende alternatieven

De Harting rechthoekige connector contactelement pen 10-pin schroefaansluiting Han E 09 33 010 2601 wordt aanbevolen voor machines, modules en installaties met een duidelijke eis aan veilige steekverbindingen. De schroeftechniek is vooral sterk waar leidingen klassiek worden geconfigureerd en bij service of ombouw eenvoudig traceerbaar moeten worden aangesloten. Door het PE-contact is het element bijzonder geschikt voor industriële omgevingen met hoge eisen aan bescherming en bedrijfszekerheid.

• Ideaal voor service en onderhoud: Schroefaansluitingen kunnen worden gecontroleerd en indien nodig nagetrokken.
• Goede keuze in machinebouw: Betrouwbaar voor besturings-, signaal- en voedingstaken.
• Schone integratie: Geschikt voor connectoren van bouwgrootte 10 B binnen de Han-wereld.
• Robuuste uitvoering: Geschikt voor temperatuurbereiken zoals die in het industriële dagelijks gebruik vaak voorkomen.

In vergelijking met vergelijkbare contactelementen van Harting met crimpaansluiting bespaart de schroefversie speciaal krimpgereedschap en is deze bijzonder praktisch bij enkelvoudige montage, onderhoud en veldbedrading. Ten opzichte van Han Quick Lock-varianten ligt de nadruk hier op klassieke, goed zichtbare schroefverbinding. Han ES-elementen van dezelfde fabrikant zijn vaak ontworpen voor hogere elektrisch eisen, terwijl Han E een zeer gangbare en veelzijdige oplossing vormt voor standaardtaken in de industrie.

Als vergelijkbare producten van ander fabrikanten komen bijvoorbeeld contactelementen uit de series ILME CD of Phoenix Contact HEAVYCON in aanmerking. Deze systemen dekken vergelijkbare industriële toepassingen af, maar verschillen per serie in aansluitwijze, behuizingsafstemming en systeemtoebehoren. Ook TE Connectiviteit biedt heavy-duty connectoren voor verwante taken. Bij een vervanging moet vooral worden gelet op bouwgrootte, poolconfiguratie, codering en de compatibiliteit met het betreft behuizings- en vergrendelingssysteem.

Technische kenmerken en meerwaarde voor de praktijk

Dit penelement combineert 10 contacten met een praktijkgerichte geleideropname van 0,75 tot 2,5 mm² en is daarmee geschikt voor veel typische bedradingen in industrie en automatisering. Het materiaal polycarbonaat in RAL 7032 kiezelgrijs staat voor een robuuste en vormstabiele uitvoering. De contacten van koperlegering met verzilverd oppervlak ondersteunen een constante verbindingskwaliteit en zijn ontworpen voor veeleisend gebruik bij steekverbindingen.

Bijkomend nut biedt de combinatie van 16 A nominale stroom, 500 V nominale spanning, 6 kV nominale stootspanning en vervuilingsgraad 3. Daarmee is het contactelement afgestemd op typische industriële randvoorwaarden. De hoge temperatuurbestendigheid van -40 tot +125 °C, de ontvlambaarheid volgens UL 94 V-0 en minstens 500 steekcycli onderstrepen de professionele aanspraak van deze Han E-oplossing.
