Description

Potentiaalverdeler 0,14-2,5qmm, 2-polig – Doorvoeraansluitblok 8,3mm 17,5A PTRVB 4-PV /BK – Phoenix – 3270157 – 4046356796248:

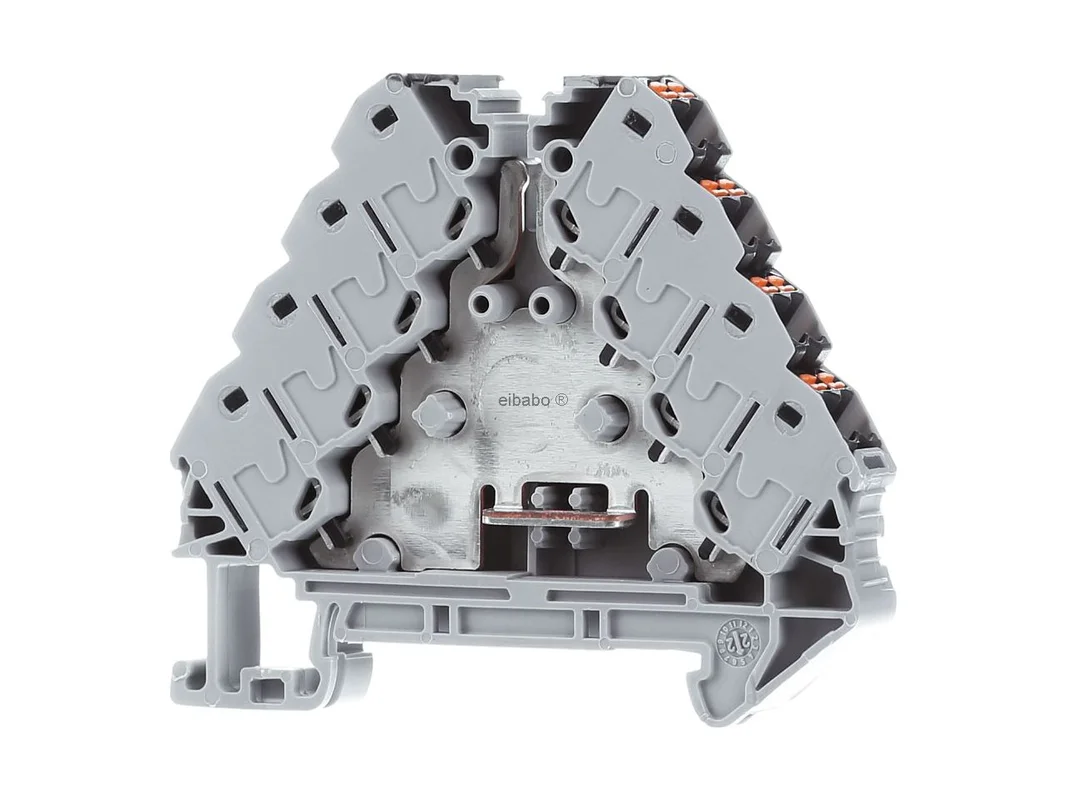

De Phoenix potentiaalverdeler Push-in 2-polig 250V 17,5A zwart PTRVB 4-PV /BK 3270157 is een compacte en duidelijk gestructureerde oplossing voor de veilige potentiaalverdeling in de schakelkast. Het model uit de catalogus doorvoerklem combineert een ruimtebesparende bouwvorm met moderne Push-in-techniek en is geschikt voor snelle, nette bedrading op vier niveaus. Door de zwarte kenmerkende kleur van de aansluitelementen kan de verdeler bovendien goed worden geïntegreerd in duidelijke stroomkring- en functieconcepten.

Phoenix potentiaalverdeler voor compacte en veilige bedrading

De potentiaalverdeler is ontworpen voor toepassingen waarbij signalen of potentialen efficiënt over meerdere aansluitpunten moeten worden verdeeld. De Push-in-aansluittechniek maakt het direct insteken van passende geleiders mogelijk en bespaart tijd bij montage, uitbreiding en service. Met vier niveaus, 16 aansluitingen en twee posities ondersteunt het component een geordende opbouw in moderne besturingen, verdelingen en machines.

Producthighlights voordelen

• Snelle Push-in-techniek: Geleiders kunnen direct en comfortabel worden ingestoken.
• Compacte bouwvorm: Ideaal voor dichte opbouwen in de schakelkast.
• Vier niveaus: Efficiënte potentiaalverdeling over meerdere etages.
• 16 aansluitingen: Veelzijdig inzetbaar voor gestructureerde bedrading.
• 2-polige uitvoering: Goed geschikt voor duidelijk scheidbare potentialen.
• Hoge overzichtelijkheid: Zwarte aansluitelementen vergemakkelijken de toewijzing.
• DIN-rail-montage: Geschikt voor NS 35/7,5 en NS 35/15.
• Breed geleiderbereik: Verwerkt doorsneden van 0,14 tot 2,5 mm².
• industriegeschikt: Ontworpen voor 250 V nominale spanning en 17,5 A nominale stroom.
• Nette signaalverdeling: Goed voor besturings-, installatie- en gebouwtechniek.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Phoenix Contact
Artikelnaam	Phoenix potentiaalverdeler Push-in 2-polig 250V 17,5A zwart PTRVB 4-PV /BK 3270157
Artikelnummer fabrikant	3270157
EAN	4046356796248
ETIM-catalogus	Doorvoerklem
Producttype	Potentiaalverdeler
Uitvoering	2-polig
Aansluittype	Push-in-aansluiting
Aantal niveaus	4
Aantal posities	2
Aantal aansluitingen	16
Aansluitingen per niveau	4
Potentialen	1
Nominale spanning	250 V
Nominale stroom	17,5 A
Nominale doorsnede	1,5 mm²
Geleiderdoorsnede	0,14 mm² tot 2,5 mm²
Montagetype	NS 35/7,5, NS 35/15
Kleur	Grijs
Kleur aansluitelementen	Zwart
Overspanningscategorie	III
Nominale stootspanning	4 kV

Potentiaalverdeling, systeemuitbreiding en zinvolle productalternatieven

In de praktijk scoort de potentiaalverdeler vooral daar waar veel aftakkingen op een kleine ruimte nodig zijn. Door de verdeling over de 1e, 2e, 3e en 4e etage ontstaat een zeer goede ruimtebenutting. Dat is vooral nuttig in compacte schakelkasten, in gebouwautomatisering, in de machinebouw en in de industriële besturingstechniek. De Push-in-techniek vermindert de tijdsbesteding bij de bedrading en ondersteunt een constant hoge contactkwaliteit.

• Meer orde in de schakelkast: Potentialen kunnen netjes en overzichtelijk worden verdeeld.
• Tijdbesparende montage: Directe geleideraansluiting zonder omslachtige schroeftechniek.
• Goed geschikt voor service: Duidelijke structuur vergemakkelijkt controle, ombouw en onderhoud.
• Ruimtevoordeel door vier etages: Veel aansluitingen bij compacte breedte.

Binnen de serie zijn afhankelijk van de toepassing passende varianten beschikbaar. Modellen zoals PTRVB 4-PV /BU of PTRVB 4-PV /RD bieden technisch vergelijkbare waarden, maar verschillen vooral in de kleurgeving van de aansluitelementen. Dat is nuttig wanneer stroompaden of functiegroepen in de schakelkast optisch gescheiden moeten worden. Wie een voeding voor grotere geleiders nodig heeft, kiest eerder voor PTRVB 4-FI /BK. Deze variant is interessant voor toepassingen waarbij een voeding tot 6 mm² gevraagd is. Wanneer meer niveaus nodig zijn, is PTRVB 8-PV /BK een zinvolle uitbreiding met hetzelfde basisidee, maar met een hogere aansluitdichtheid.

Vergelijkbare oplossingen van andere gerenommeerde fabrikanten zijn afhankelijk van het project eveneens op de markt te vinden, bijvoorbeeld uit reeksen van Weidmüller, WAGO of ABB. Verschillen liggen vaak in de klemtechniek, het brugconcept, de markering en de geometrie voor de schakelkastbouw. Bij de selectie moet vooral worden gelet op compatibiliteit met de aanwezige railmontage, op het benodigde geleiderbereik en op de gewenste systeemlogica binnen de installatie.

Toepassingsgebieden en aanvullende meerwaarde van de uitvoering

• Schakelkastbouw: Voor gestructureerde potentiaalverdeling in compacte inbouwsituaties.
• Machinebouw: Voor de duidelijke toewijzing van stuur- en hulpstroomkringen.
• Gebouwautomatisering: Praktisch bij veel signalen en korte bedradingswegen.
• Installatiebouw: Geschikt voor normconforme montage op NS 35-rails.
• Service en ombouw: Voordelig bij latere uitbreidingen en aanpassingen.

De potentiaalverdeler combineert 250 V nominale spanning, 17,5 A nominale stroom, Push-in-aansluiting en een nominale doorsnede van 1,5 mm² in een compacte 4-etage-uitvoering. Hij verwerkt geleiders van 0,14 mm² tot 2,5 mm², wordt gemonteerd op NS 35/7,5 of NS 35/15 en biedt met een grijze basisbehuizing en zwarte aansluitelementen een goed herkenbare, professionele oplossing voor moderne bedradingsconcepten.
