Radio-universele dimmer 4-kanaals, REG – Dimmer modulaire verdeler FM UD 420250 REG – Jung – 4011377087545:

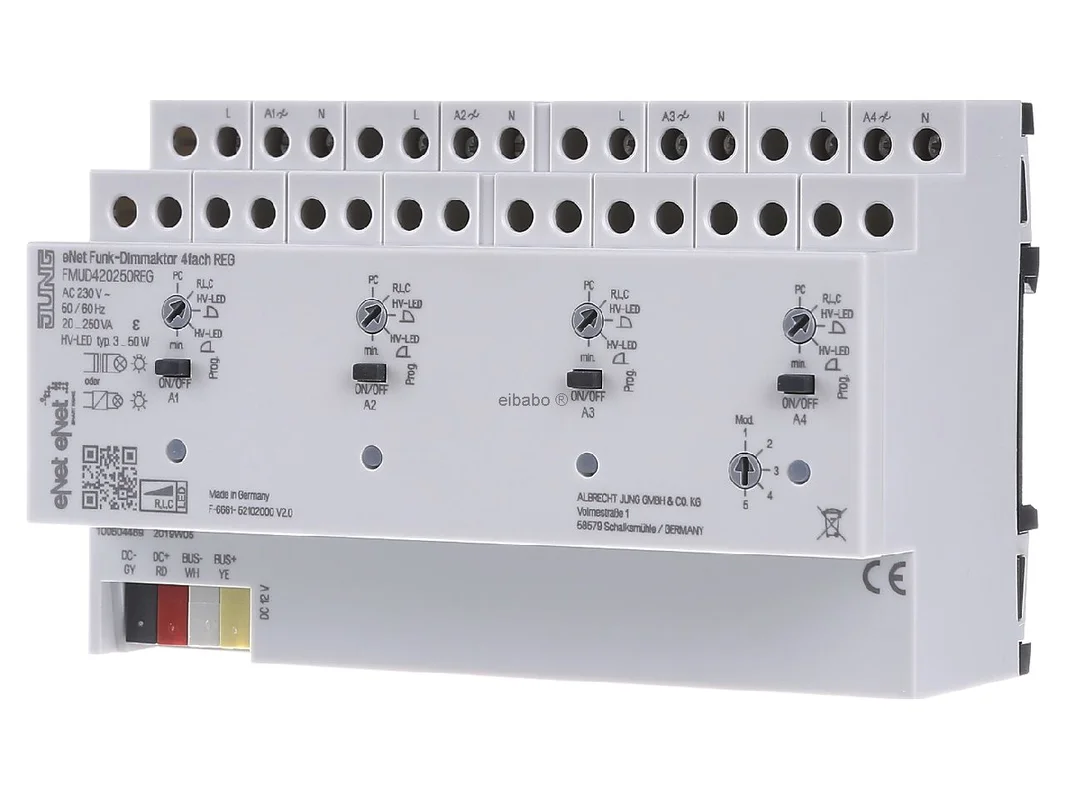

De Jung draadloze universele dimactor 4-voudig REG FM UD 420250 REG is een krachtige oplossing voor slimme lichtregeling in de verdeler. Het apparaat schakelt en dimt verschillende belastingstypen nauwkeurig, werkt met passende eNet draadloze zenders en is geschikt voor moderne lichtconcepten met hoge flexibiliteit. Vier gescheiden uitgangen, opslaanbare helderheidswaarden en een lampvriendelijke softstart maken de dimactor tot een sterke keuze voor woningbouw, utiliteitsbouw en veeleisende renovatie.

Jung draadloze universele dimactor 4-voudig voor flexibele lichtregeling in de verdeler

De dimactor is ontworpen voor montage op de DIN-rail volgens DIN EN 60715 en biedt een nette oplossing voor centrale lichtregelingen. Hij ondersteunt gloeilampen, HV-halogeenlampen, elektronische transformatoren, dimbare inductieve transformatoren evenals dimbare HV-led- en compacte fluorescentielampen. Door de automatisch of handmatige keuze van het passende dimprincipe kan het apparaat gericht aan de aangesloten belasting worden aangepast. Zo ontstaat een stabiel, comfortabel en op de belasting afgestemd dimresultaat.

Producthighlights voordelen

• 4-voudig dimmen en schakelen: Vier gescheiden uitgangen bieden grote vrijheid bij de lichtplanning.
• Universeel inzetbaar: Geschikt voor veel gangbare lampen en transformatoren binnenshuis.
• Lampvriendelijke softstart: Vermindert de belasting bij het inschakelen en verhoogt het comfort.
• Opslaanbare waarden: Inschakelhelderheid en minimale helderheid zijn per uitgang permanent op te slaan.
• Scènebedrijf mogelijk: Lichtsferen kunnen comfortabel in scènes worden geïntegreerd.
• Led-statusindicatie: De schakeltoestand van de uitgangen is direct op het apparaat zichtbaar.
• Status-terugmelding: Terugmeldingen aan de draadloze zender verbeteren de bedieningsduidelijkheid.
• Directe bediening op het apparaat: Uitgangen kunnen via de Prog-toets worden geschakeld.
• Hoge veiligheid: Met elektronische kortsluit- en overtemperatuurbeveiliging.
• Vermogen uitbreidbaar: Meerdere uitgangen kunnen parallel worden geschakeld, bovendien zijn vermogensuitbreidingen mogelijk.
• eNet-geschikt: In combinatie met eNet Server zijn uitgebreide parameters en extra functies beschikbaar.
• Versleutelde draadloze techniek: Met eNet Server vanaf versie 2.0 is AES-CCM bruikbaar.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Jung
Artikelnaam	Draadloze universele dimactor 4-voudig REG FM UD 420250 REG
Artikelnummer fabrikant	FM UD 420250 REG
EAN	4011377087545
Catalogus	Dimmers
Montagewijze	REG, DIN-rail volgens DIN EN 60715
Inbouwbreedte	144 mm, 8 TE
Nominale spanning	AC 230 V, 50/60 Hz
Vermogensverlies	max. 8 W
Stand-byvermogen	max. 1,2 W
Omgevingstemperatuur	-5 tot +45 °C
Uitgangen	4
Belastingstype	universeel
Dimmethode	Faseaansnijding en faseafsnijding, afhankelijk van de belasting
Gloeilampen	20 tot 250 W per uitgang
HV-halogeenlampen	20 tot 250 W per uitgang
Elektronische transformatoren	20 tot 250 W per uitgang
Elektronische transformatoren met LV-led	typ. 20 tot 100 W per uitgang
Inductieve transformatoren	20 tot 250 VA per uitgang
Inductieve transformatoren met LV-led	typ. 20 tot 100 VA per uitgang
HV-led dimbaar	typ. 3 tot 50 W per uitgang
Compacte fluorescentielampen dimbaar	typ. 3 tot 50 W per uitgang
Ohms-inductief	20 tot 250 VA
Ohms-capacitief	20 tot 250 VA
Capacitief-inductief	niet toegestaan
Aansluittype	Schroefklemmen
Massieve ader	1 x 1,5 tot 4 mm²
Fijndradige ader zonder huls	1 x 0,75 tot 4 mm²
Fijndradige ader met huls	1 x 0,5 tot 2,5 mm²
Belastingsleiding per kanaal	max. 100 m
buspanning	DC 12 V SELV
Stroomopname bus	10 mA
Busaansluiting	Aansluitklem
Kabellengte bus	max. 3 m
Systeem	eNet

Jung dimactor met eNet-comfort, veelzijdige belastingen en duidelijke praktijkvoordelen

In het dagelijks gebruik scoort de actor met een zeer brede vrijgave van belastingen en vier afzonderlijk aanstuurbare kanalen. Dat is ideaal wanneer meerdere lichtzones centraal in de onderverdeler moeten worden geleid. Vergeleken met eenvoudige 1-voudige of 2-voudige dimactoren van dezelfde fabrikant is deze uitvoering bijzonder geschikt voor grotere woonruimtes, verdiepingen of projecten met meerdere scènes. Het voordeel ligt in de compacte bundeling van vier dimuitgangen in één REG-apparaat met uniforme parametrering.

In vergelijking met inbouw-dimactoren van Jung is dit REG-model bedoeld voor centrale installatie in de verdeler. Dat vergemakkelijkt de gestructureerde bekabeling en is vooral zinvol bij nieuwbouw, technische ruimte of geplande gebouwautomatisering. Inbouwvarianten zijn daarentegen eerder sterk wanneer afzonderlijke lichtkringen decentraal direct op de inbouwplaats moeten worden aangestuurd. Wie veel kringen centraal wil beheren, is met deze 4-voudige REG-actor meestal duidelijk beter af.

Ook in vergelijking met pure schakelactoren uit de Jung eNet-omgeving biedt dit model de duidelijke meerwaarde van fijngevoelige lichtregeling. Zo kunnen niet alleen aan en uit, maar ook helderheid, scènes en zachte overgangen worden gerealiseerd. Met eNet Server komen daar nog meer functies bij, zoals maximaal helderheid, dimsnelheid, in- en uitschakelvertraging, uitschakelwaarschuwing, bedieningsvergrendelingen, permanent aan, permanent uit, hotelfunctie en nalooptijd.

Bij vergelijkbare oplossingen van ander gerenommeerde fabrikanten moet vooral worden gelet op systeembinding en inbouwconcept. Een Gira eNet-dimactor uit dezelfde draadloze omgeving kan afhankelijk van het systeemlandschap interessant zijn, maar de kracht van dit Jung-model ligt in de nauwkeurige integratie in de Jung eNet-wereld. KNX-dimactoren van MDT of ABB zijn eerder bedoeld voor bekabelde KNX-installaties en zijn daarmee anders gepositioneerd qua planning, inbedrijfstelling en systeemopbouw. Wie al inzet op eNet draadloze zenders en eNet Server, krijgt met deze actor een systeemnabije en praktijkgerichte oplossing.

Toepassing, belastingen en slimme functies in detail

De dimactor is ontwikkeld voor het schakelen en dimmen van veel klassieke en moderne lichtbronnen. Daaronder vallen gloeilampen, HV-halogeenlampen, elektronische transformatoren voor halogeen- of ledlampen, dimbare inductieve transformatoren evenals dimbare HV-led- en compacte fluorescentielampen. Dat maakt hem tot een veelzijdige oplossing voor gemengde lichtinstallaties met verschillende armatuurtypes.

Voor een stabiele werking ondersteunt het apparaat de automatisch of handmatige instelling van het passende dimprincipe. Bij dimbare HV-ledlampen en bij elektronische transformatoren met LV-led kan het maximaal aansluitvermogen toenemen bij de instelling op led-faseafsnijding. Dat is vooral bij ledprojecten een relevant voordeel wanneer reserves in de belastingplanning gewenst zijn.

In de praktijk zijn ook de beschermings- en comfortkenmerken belangrijk. De elektronische kortsluitbeveiliging schakelt uiterlijk na zeven seconden permanent uit. Daar komt een elektronische overtemperatuurbeveiliging bij. De statusweergave via led vereenvoudigt de controle in de verdeler, terwijl de terugmelding aan compatibele draadloze zenders de bediening inzichtelijk maakt.

Meerwaarde ontstaat bovendien bij veeleisende lichtscènes. Per uitgang kunnen inschakelhelderheid en minimale helderheid permanent worden opgeslagen. Meerdere uitgangen kunnen indien nodig parallel worden geschakeld om het uitgangsvermogen te verhogen. Daarbij moeten parallel geschakelde belastingsuitgangen elk slechts tot 95 procent worden belast. De minimale belasting bij parallelschakeling bedraagt 250 VA.

Voor een nette planning moeten de belastingsregels in acht worden genomen: inductieve transformatoren moeten met ten minste 85 procent nominale belasting worden gebruikt. Bij ohms-inductieve gemengde belasting mag het ohmse aandeel hoogstens 50 procent bedragen, omdat er anders een foutieve inmeting kan optreden. Capacitief-inductieve belastingscombinaties zijn niet toegestaan. Optioneel kan het systeem worden uitgebreid met de compensatiemodule LED KM LED 230 U en met vermogensuitbreidingen, als de toepassing dit vereist.

Toepassingsgebieden

• Woningbouw: Voor centrale lichtregeling in woonruimtes, gangen, keukens of open ruimtes.
• Utiliteitsbouw: Geschikt voor kantoren, vergaderruimtes en functionele zones met behoefte aan scènes.
• Renovatie: Passend wanneer draadloos comfort met centrale REG-montage gecombineerd moet worden.
• Ledprojecten: Zinvol voor dimbare led-lichtkringen met aanpasbaar dimprincipe.
• Smarthome: Ideaal voor eNet-installaties met draadloze zenders en optionele eNet Server.

De Jung FM UD 420250 REG is de passende keuze voor iedereen die een centraal gemonteerde 4-voudige dimactor zoekt met brede belastingvrijgave, eNet-integratie, nauwkeurige lichtregeling en een sterk functiepakket.
