Description

Schakelaar jaloezieactor 24f/12f 16 A – I / O-apparaat voor KNX-domot 503000 – Gira – 4010337060987:

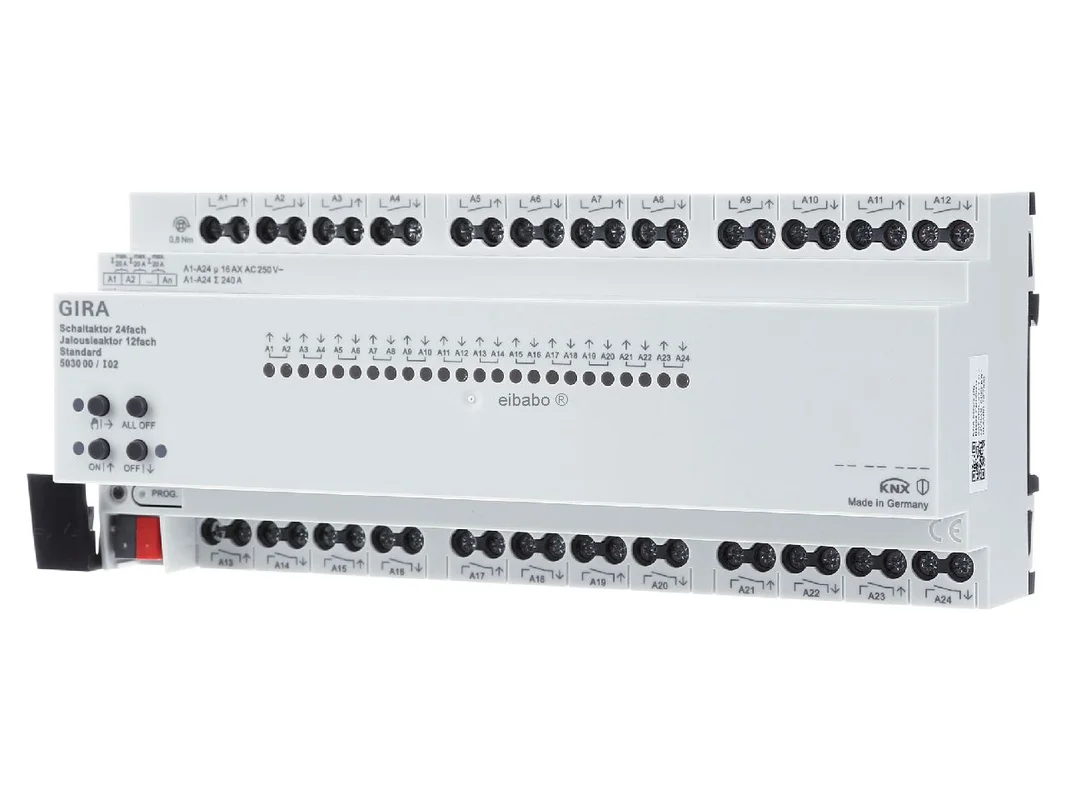

De Gira schakelactor 24-voudig jaloezieactor 12-voudig standaard KNX Secure 16A 503000 is een krachtige oplossing voor de centrale gebouwautomatisering met Gira One en KNX. Het REG-apparaat combineert een hoog aantal kanalen, sterk schakelvermogen en flexibele parametrering in een compacte opbouw. Afhankelijk van het project kan het worden gebruikt als schakelactor voor veel belastingen of als jaloezieactor voor de nauwkeurige aansturing van zonwering.

Centrale schakel- en zonweringsbesturing voor veeleisende KNX-projecten

Het apparaat is geschikt voor woningbouw, utiliteitsbouw en moderne smart-buildingconcepten, waarin veel stroomkringen of aandrijvingen betrouwbaar moeten worden beheerd. In schakelbedrijf zijn tot 24 uitgangen beschikbaar. In jaloeziebedrijf worden telkens twee aangrenzende uitgangen samengevoegd tot één kanaal, zodat tot 12 jaloezie- of rolluikaandrijvingen kunnen worden aangestuurd. KNX Secure verhoogt daarbij de bescherming van de communicatie en ondersteunt een toekomstbestendige systeemplanning.

Producthighlights voordelen

• Hoge kanaaldichtheid: Tot 24 schakeluitgangen of 12 jaloeziekanalen voor centrale verdelingen.
• Flexibel gebruik: Inzetbaar voor licht, ventilatoren, andere verbruikers en voor jaloezieën, rolluiken en markiezen.
• Sterk schakelvermogen: Ontworpen voor veeleisende belastingen met tot 16 A per uitgang.
• KNX Secure: Beveiligde communicatie voor verhoogde gegevensbeveiliging in het bussysteem.
• Gira One en KNX: Geschikt voor moderne installaties met grote planningsvrijheid.
• Handbediening op het apparaat: Vergemakkelijkt test, service en inbedrijfstelling direct in de verdeler.
• LED-statusweergave: Snel overzicht van kanaaltoestanden en diagnose ter plaatse.
• Uitgebreide functionaliteit: Voor veelzijdige automatiseringstaken in het dagelijks gebruik en in gebouwen.
• Centrale structuur: Ideaal voor projecten met veel stroomkringen of veel aandrijvingen op één verdieping.

Typische toepassingsgebieden in het gebouw

• Licht schakelen: Comfortabele besturing van verlichting in veel ruimtes via KNX.
• Belastingen schakelen: Geschikt voor ventilatoren, wandcontactdooskringen of andere elektrische verbruikers.
• Zonwering aansturen: Nauwkeurige aansturing van jaloezieën, rolluiken, markiezen en dakramen.
• Centrale functies: Verzamelcommando’s voor verdiepingen, gevels of volledige zones in het gebouw.
• Scènebedrijf: Integratie in comfort-, veiligheids- en energiescènes.
• Utiliteitsbouw: Zinvol bij een hoog aantal kanalen in kantoren, praktijken of meergezinswoningen.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Gira schakelactor 24-voudig jaloezieactor 12-voudig standaard KNX Secure 16A 503000
EAN	4010337060987
Catalogus	Schakelactor
Systeem	Gira One en KNX
Apparaattype	Schakelactor / jaloezieactor
Montagetype	REG
Breedte	12 module-eenheden
Max. schakeluitgangen	24
Max. jaloeziekanalen	12
Nominale stroom per uitgang	16 A
Busmedium KNX	TP256
Nominale spanning KNX	DC 21 tot 32 V SELV
Testspanning busleiding	4 kV
Lokale bediening	Ja
LED-weergave	Ja
Beschermingsgraad	IP20
Verschillende fasen aansluitbaar	Nee
Max. inschakelstroom	800 A bij 200 µs, 165 A bij 20 ms
Stroombelastbaarheid van aangrenzende uitgangen	Som 20 A
Ohmse belasting	3000 W
Capacitieve belasting	16 A, max. 140 µF
motoren	1380 W
Gloeilampen	2300 W
HV-halogeen	2500 W
HV-ledlampen	typ. 400 W
Gewikkelde transformator	1200 VA

Meer efficiëntie bij schakelen en zonwering in het KNX-systeem

Dit apparaat laat zijn sterke punten overal zien waar veel kanalen op beperkte ruimte overzichtelijk moeten worden georganiseerd. In de praktijk betekent dat minder apparaten in de verdeler, duidelijke structuren in de planning en een hoge functiedichtheid voor nieuwbouw en modernisering. Door de keuze tussen schakel- en jaloeziebedrijf kan de oplossing precies op de behoefte in het project worden afgestemd.

Bijzonder voordelig is de combinatie van een hoog aantal uitgangen, robuuste belastbaarheid en veilige KNX-communicatie. Zo kunnen verlichting, zonwering en andere verbruikers in een doorlopend automatiseringsconcept worden geïntegreerd. Dat bespaart ruimte, verhoogt het bedieningscomfort en vereenvoudigt het centrale beheer van veel functies.

• Veel kanalen in slechts één REG-apparaat voor economische verdelingen.
• Geschikt voor schakeltaken en zonweringsaandrijvingen in één flexibel concept.
• Directe handbediening helpt bij onderhoud, test en snelle foutopsporing.
• LED-weergaven ondersteunen service en statuscontrole in de schakelkast.
• KNX Secure verbetert de bescherming van gevoelige stuurcommando’s.
• Ideaal voor centrale automatiseringsconcepten in woningbouw en utiliteitsbouw.

Binnen de Gira KNX-actoren positioneert dit model zich als oplossing voor hoge aantallen kanalen en centrale installaties. Kleinere Gira schakelactoren of jaloezieactoren zijn vaak zinvol wanneer slechts weinig stroomkringen of aandrijvingen in afzonderlijke gebieden moeten worden aangestuurd. Dit apparaat is daarentegen bijzonder economisch wanneer veel belastingen of veel zonweringskanalen in één verdeler moeten worden gebundeld.

In tegenstelling tot apparaten met een pure schakelfunctie verenigt de uitvoering 503000 twee toepassingswerelden in één product. Daardoor is deze goed geschikt voor planners en integratoren die afhankelijk van het projectonderdeel flexibel willen beslissen of schakelen of zonwering centraal staat.

Een compacte actor met minder kanalen is vaak de betere keuze voor kleine wooneenheden, afzonderlijke ruimtes of deelgebieden met een laag aantal belastingen. Het hier beschreven model richt zich eerder op grotere verdiepingen, omvangrijke woonhuizen of utiliteitsgebouwen met veel kringen. De hoge dichtheid vermindert de ruimtebehoefte in de schakelkast en vereenvoudigt bij centrale bedrading de structuur.

Ten opzichte van comfortvarianten uit de omgeving van de fabrikant kan een standaarduitvoering inzetten op een gericht functioneel kader. Dat is in veel projecten voordelig wanneer een duidelijke, robuuste en economische oplossing met een hoog aantal kanalen gevraagd is.

Vergelijkbare apparaten zijn onder andere te vinden bij MDT, ABB en Hager. Deze fabrikanten bieden eveneens KNX schakel- of jaloezieactoren voor centrale verdelingen aan. Verschillen zijn meestal zichtbaar in kanaalindeling, bedieningsconcept, diepgang van de applicatie en de omvang van speciale logica- of tijdfuncties.

• MDT: Vaak met zeer uitgebreide ETS-parametrering en een grote functionele veelzijdigheid voor scènes en automatisering.
• ABB: In de utiliteitsbouw vaak gewaardeerd, vaak met een brede systeemomgeving voor grotere projecten.
• Hager: Interessant voor doorlopende gebouwinstallatie met op elkaar afgestemde systeemcomponenten.

Voor de compatibiliteit blijft belangrijk: de integratie verloopt via KNX, toch verschillen details in de applicatie, bij terugmeldobjecten en in de bedieningslogica in ETS. Voor projecten met Gira One of een sterke focus op Gira is dit model bijzonder passend.

In ETS is het aan te bevelen om de kanalen al vanaf het begin duidelijk te benoemen naar functie en gebied, bijvoorbeeld op verdieping, ruimte en type belasting. Zo blijft het project ook bij 24 uitgangen overzichtelijk. Voor schakelkanalen zijn gescheiden groepsadressen voor schakelen en status zinvol, zodat visualisatie en logica netjes werken.

In jaloeziebedrijf moeten de bijbehorende uitgangsparenen telkens goed worden gedocumenteerd. Een praktijkgericht voorbeeld is de scheiding naar gevels: oost, zuid en west krijgen eigen hoofdgroepen. Daardoor kunnen tijdfuncties, centrale commando’s en weerslogica eenvoudiger worden opgebouwd. Voor rolluiken in woningen kan men daarnaast verzamelobjecten voor centraal omhoog, centraal omlaag en blokkeringen aanleggen.

Voor service en inbedrijfstelling is het nuttig om de handbediening op het apparaat te combineren met een duidelijke kanaalmarkering in de verdeler. Bij gemengde projecten met licht en zonwering moet de groepsadresstructuur consequent naar functie zijn opgebouwd. Dat bespaart tijd bij diagnose, uitbreiding en latere ombouw.

Wie veel schakeltaken of zonweringskanalen efficiënt, veilig en professioneel wil realiseren, krijgt met deze actor een overtuigende oplossing voor centrale verdelingen. Het hoge aantal kanalen, de solide belastbaarheid en het flexibele gebruik maken het apparaat tot een sterke keuze voor veeleisende KNX-projecten met een duidelijke focus op comfort, overzicht en toekomstbestendigheid.
