Schakelactor 4-voudig voor KNX domotica AKK-0416.03 – MDT – 4251916130244:

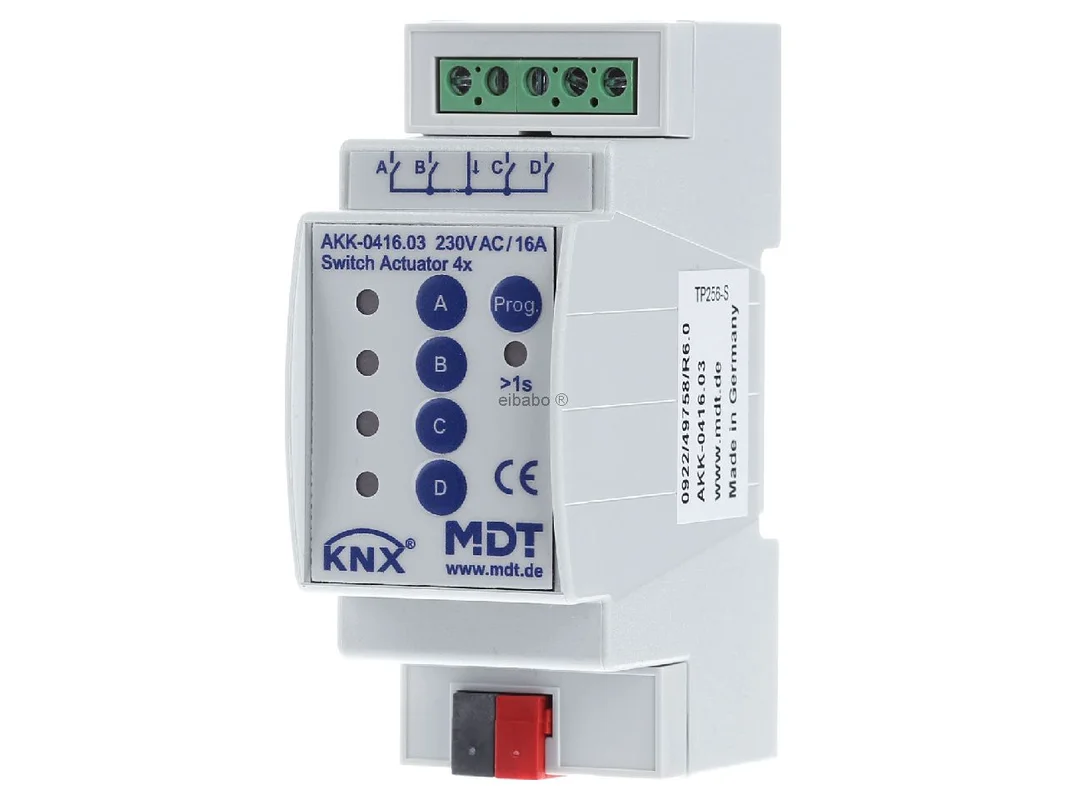

De MDT KNX schakelactor 4-voudig REG 16A 230V AC compact bistabiele relais AKK-0416.03 is een krachtige oplossing voor het betrouwbaar schakelen van elektrische belastingen in KNX-installaties. Met vier vrij bruikbare kanalen, compacte bouwvorm en bistabiele relais is het apparaat ideaal voor woningbouw, utiliteitsbouw en moderne smart-home-projecten. De combinatie van hoge schakelcapaciteit, handbediening per kanaal en uitgebreide ETS-parametrering zorgt voor hoge flexibiliteit in de schakelkast.

Nauwkeurige lastschakeling in het KNX-systeem met compacte 4-voudige techniek

Deze schakelactor is ontwikkeld voor veeleisende automatiseringstaken waarbij veilige schakelprocessen, duidelijke statusmeldingen en ruimtebesparende montage gevraagd zijn. Vier schakeluitgangen met tot 16A nominale stroom maken de aansturing mogelijk van typische verbruikers zoals verlichting, ventilatie, wandcontactdooskringen of hulpaandrijvingen. Dankzij geïntegreerde buskoppeling, LED-indicatie per kanaal en drukknoppen voor handbediening blijft de bediening ook direct op het apparaat comfortabel en overzichtelijk.

De compacte REG-uitvoering met slechts 2 module-eenheden is bijzonder interessant wanneer er weinig ruimte beschikbaar is in de verdeler. Tijdfuncties, trappenhuislicht, pulsbedrijf, logische koppelingen, scènes evenals centrale en blokkeerfuncties maken van de actor een veelzijdige schakelcentrale in de KNX-omgeving.

Producthighlights voordelen

• Vier schakelkanalen: Ideaal voor licht, wandcontactdozen of andere 230V-belastingen in KNX-projecten.
• Compacte bouwvorm: Slechts 2 TE breed voor hoge kanaaldichtheid in de verdeler.
• Bistabiele relais: Efficiënte schakeltechniek voor betrouwbare werking.
• 16A per kanaal: Hoge belastbaarheid bij ohmse belasting voor veel standaardtoepassingen.
• Handbediening op het apparaat: Direct testen en handmatig schakelen per kanaal zonder extra gereedschap.
• LED-indicatie: Duidelijke statusweergave voor snel overzicht en diagnose.
• Maak- en verbreekbedrijf: Flexibele aanpassing aan verschillende last- en besturingsconcepten.
• Terugmelding per kanaal: Statusmeldingen ook bij handmatige bediening voor een nette visualisatie.
• Tijdfuncties: In- en uitschakelvertraging voor gerichte processen in het gebouw.
• Trappenhuislicht en puls: Praktisch voor gangen, technische ruimtes of drukknoplogica.
• Scènes en logica: Uitgebreide scenefuncties en logische koppelingen direct in de actor.
• ETS geoptimaliseerd: Snelle applicatiedownload met Long Frame Support voor ETS.

Intelligente functies voor moderne schakeltaken

• Centrale commando’s: Meerdere kanalen kunnen via centrale groepsadressen gezamenlijk worden aangestuurd.
• Blokkeerobjecten: Bepaalde uitgangen kunnen gericht worden geblokkeerd of geforceerd.
• Gedrag bij busuitval: Reactie bij uitval en terugkeer van de busspanning is parametriseerbaar.
• Trappenhuislichtregeling: Verlichting in gangen of trappenhuizen schakelt tijdgestuurd uit.
• Pulsbedrijf: Geschikt voor korte schakelpulsen, bijvoorbeeld voor stuurcontacten of relaisaansturing.
• Scènes per kanaal: Lichtgroepen of verbruikers kunnen in comfortabele ruimtescènes worden geïntegreerd.
• Logische koppeling: Voorwaarden zoals tijd, aanwezigheid of centrale status kunnen worden gecombineerd.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	MDT KNX schakelactor 4-voudig REG 16A 230V AC compact bistabiele relais AKK-0416.03
EAN	4251916130244
Catalogus	Schakelactor
Bussysteem	KNX TP met geïntegreerde buskoppeling
Montagetype	REG
Breedte	2 module-eenheden
Aantal schakeluitgangen	4
Uitgangstype	bistabiele relais
Nominale stroom	16A
Max. schakelstroom	16A
Bedrijfsspanning	230V AC
Max. schakelvermogen	2000W
Lokale bediening	ja, drukknoppen per kanaal
LED-indicatie	ja, per kanaal
Digitale ingangen	0
Schakelmodus	Maak- en verbreekbedrijf
Tijdfuncties	In- en uitschakelvertraging, trappenhuislicht, puls
Aanvullende functies	Scènes, logica, centrale functies, blokkeerobjecten, terugmelding
ETS Support	Long Frame Support, snelle download
Beschermingsgraad	IP20

Meer comfort, duidelijke diagnose en flexibele ETS-integratie voor veeleisende KNX-schakeltaken

De MDT KNX schakelactor 4-voudig REG 16A 230V AC compact bistabiele relais AKK-0416.03 is bijzonder sterk wanneer meerdere stroomkringen in een beperkte ruimte veilig en logisch correct geschakeld moeten worden. Door de compacte bouwvorm is het apparaat zeer geschikt voor woningverdelers, verdelers per verdieping en renovatieprojecten met beperkte ruimte. De combinatie van handdrukknoppen, LED-status en uitgebreide parametrering vergemakkelijkt inbedrijfstelling, service en doorlopende werking.

• Vier belastbare schakelkanalen voor typische 230V-verbruikers in een zeer compact REG-apparaat.
• Bistabiele relais ondersteunen een efficiënte en robuuste schakeloplossing in de KNX-schakelkast.
• Handmatige bediening per kanaal helpt bij test, onderhoud en snelle foutopsporing ter plaatse.
• Statusterugmelding ook bij handbediening verbetert visualisatie en installatielogica.
• Zeer geschikt voor lichtgroepen, wandcontactdooskringen, ventilatoren of hulpbelastingen.
• Met tijdfuncties, trappenhuislicht en pulsbedrijf ook geschikt voor praktische standaardtaken.
• Scènes, blokkeringen en centrale commando’s maken een nette integratie in complexe KNX-concepten mogelijk.

Binnen de MDT AKK-serie zijn er ook varianten met 2, 8, 16 of 24 kanalen. De 2-voudige versie is eerder geschikt voor kleine deelgebieden of afzonderlijke functiegroepen. Apparaten met 8 of meer kanalen zijn ideaal voor grotere verdelingen met veel licht- of lastkringen. De 4-voudige uitvoering vormt een zeer evenwichtige middenweg wanneer een goed aantal kanalen, hoge schakelcapaciteit en minimale breedte gevraagd zijn.

Ten opzichte van grotere MDT schakelactoren scoort deze versie met een bijzonder hoge ruimtebesparing in verhouding tot het aantal kanalen. Vergeleken met kleinere apparaten biedt zij meer reserves voor gegroepeerde lichtkringen of gemengde verbruikers binnen één lijn.

Terwijl grotere schakelactoren van MDT vooral bedoeld zijn voor uitgebreide lichtverdelingen in eengezinswoningen, kantoren of utiliteitsbouw, is deze 4-voudige variant zeer geschikt voor compacte onderverdelingen, woonzones of duidelijk gedefinieerde lastgroepen. Bij projecten met weinig, maar krachtige stroomkringen is dit model vaak de economischere keuze.

Wanneer in het project in plaats van pure schakeltaken functies zoals dimmen, jaloeziesturing of verwarmingsregeling centraal staan, zijn gespecialiseerde MDT-actoren de betere aanvulling. Dit apparaat is duidelijk ontworpen voor robuuste schakelfuncties met een uitgebreid comfortprofiel.

Vergelijkbare 4-voudige KNX schakelactoren met 16A zijn onder andere verkrijgbaar van ABB, Hager en Jung. ABB-apparaten in deze klasse zijn vaak breder opgebouwd en worden vaak ingezet in klassieke utiliteitsbouwprojecten. Hager biedt eveneens 4-voudige REG schakelactoren met handbediening en statusweergave, deels met focus op C-last-eigenschappen. Jung positioneert vergelijkbare actoren meestal in de hoogwaardige KNX-omgeving met sterke systeemintegratie.

Essentiële verschillen liggen meestal in breedte, parametreringslogica, diagnoseomvang en detailfuncties van de applicatie. In de KNX-basiswerking is de integratie via gestandaardiseerde groepsobjecten in de regel goed uitvoerbaar. De MDT-actor onderscheidt zich vooral door de zeer compacte bouwvorm, de praktijkgerichte functierijkdom en de snelle download van de applicatie.

In ETS is het aan te raden elk kanaal direct naar de werkelijke stroomkring te benoemen, bijvoorbeeld „Gang licht“, „Wandcontactdoos mediawand“ of „Ventilator WC“. Dat vereenvoudigt diagnose, onderhoud en latere projectverzorging aanzienlijk. Voor trappenhuislicht moet een apart groepsadres voor het schakelcommando en een ander voor de statusterugmelding worden aangemaakt. Zo blijft de visualisatie altijd correct, ook bij handmatige bediening op het apparaat.

Bij centrale uit-functies is het zinvol lokale bediening en centrale objecten met duidelijke prioriteiten te parametreren. Voorbeeld: een centraal uit voor de gehele begane grond schakelt alle lichtkringen uit, terwijl afzonderlijke kanalen via blokkeerobjecten tijdelijk kunnen worden beschermd, bijvoorbeeld voor techniek of veiligheidsverlichting.

Voor pulstoepassingen kan een kort telegramcommando worden gebruikt om een gedefinieerde schakelpuls te activeren. Dat is praktisch voor impulsinterfaces of externe besturingen. Bij scènes loont het om per ruimte gescheiden groepsadressen voor „Aanwezigheid“, „Avond“ of „Reiniging“ aan te maken. Zo kunnen meerdere uitgangen netjes worden samengevat en tegelijk flexibel worden uitgebreid.

Ook het gedrag bij uitval en terugkeer van de busspanning moet bewust worden vastgelegd. Voor lichtkringen is vaak een gedefinieerde uit-status zinvol, terwijl afzonderlijke technische belastingen hun laatste toestand kunnen behouden. Deze nette parametrering verhoogt de bedrijfszekerheid en het gebruikerscomfort in het dagelijks gebruik.

Wie op zoek is naar een ruimtebesparende, krachtige en veelzijdig parametriseerbare schakeloplossing voor KNX, maakt met deze actor een zeer goede keuze. Het apparaat combineert hoge schakelcapaciteit, doordachte bediening op het apparaat en een sterke applicatie voor veeleisende automatiseringstaken. Zo ontstaan betrouwbare schakelconcepten voor licht, wandcontactdozen en vele andere verbruikers.

Kies voor een compacte KNX-oplossing met professionele functionaliteit en hoge geschiktheid voor dagelijks gebruik. Deze schakelactor brengt structuur, comfort en efficiëntie in moderne elektrische installaties.
