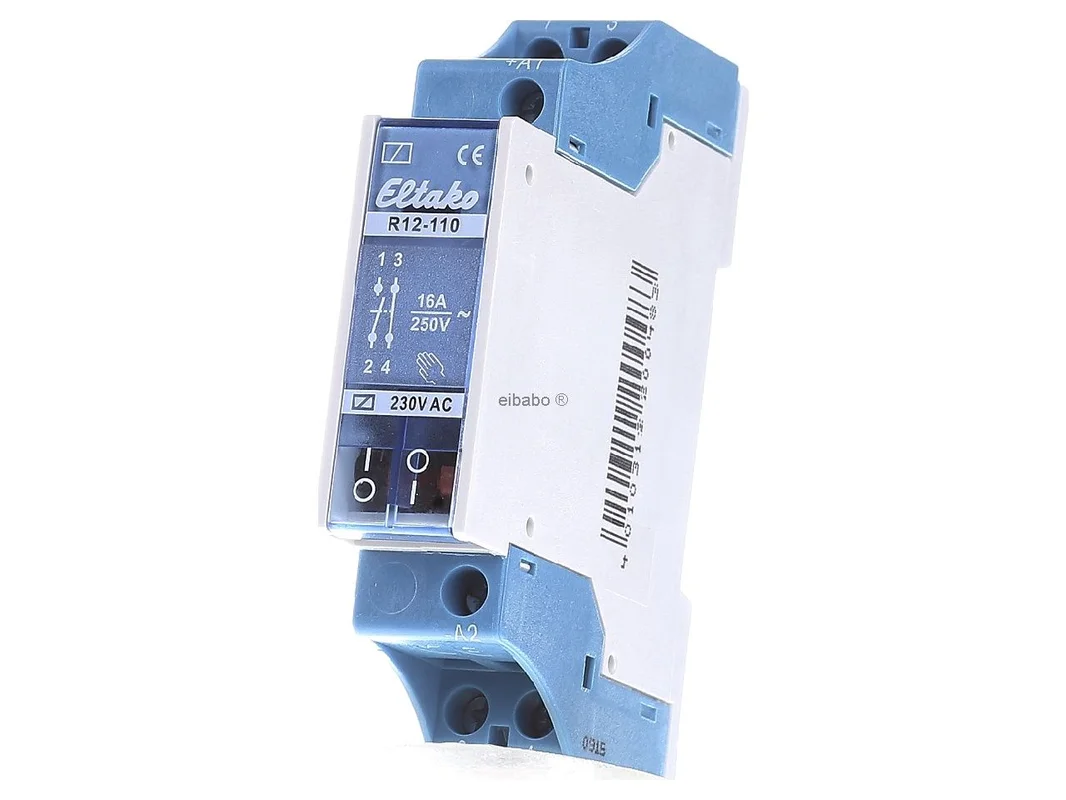

Schakelrelais voor serie EB 1S1Ö 16A – Installatierelais 24VAC R12-110-230V – Eltako – 22110030 – 4010312200483:

Het Eltako installatierelais R12-110-230V is ontworpen voor een betrouwbare schakeltaak in de verdeler. Als 2-polig modulair apparaat voor DIN-railmontage combineert het een schakelvermogen van 16 A met 1 maakcontact en 1 verbreekcontact. De combinatie van handbediening, duidelijke schakelstandindicatie en compacte bouwvorm maakt het tot een sterke oplossing voor besturingen in woningbouw, utiliteitsbouw en technische ruimte.

Precisie-installatierelais voor veilige schakeltaken op DIN-rail

Dit installatierelais van Eltako is ontworpen voor vaste inbouw in gestandaardiseerde verdeelkasten. Het is geschikt voor toepassingen waarbij belastingen netjes geschakeld en toestanden duidelijk geregistreerd moeten worden. De robuuste constructie met 100% inschakelduur ondersteunt continu bedrijf, terwijl de contactafstand van 3mm een veilige scheiding ondersteunt. Door de smalle uitvoering kan het relais ruimtebesparend in moderne schakelkasten worden geïntegreerd.

Producthighlights voordelen

• 1 maakcontact en 1 verbreekcontact: Flexibel inzetbaar voor veel besturings- en schakeltaken.
• 16 A schakelvermogen: Geschikt voor talrijke typische belastingen in de installatie.
• 230 V AC stuurspanning: Passend voor klassieke netbesturingen.
• DIN-railmontage: Snelle montage op montagerail volgens DIN-EN 60715 TH35.
• Handbediening: Praktisch voor test, service en ingebruikname.
• Schakelstandindicatie: De actuele toestand is direct herkenbaar.
• 100 % inschakelduur: Ontworpen voor continu bedrijf.
• Compacte breedte: Bespaart ruimte in de verdeler en vergemakkelijkt de planning.
• Potentiaalvrije contacten: Veelzijdig bruikbaar in stuur- en belastingskringen.
• Merkkwaliteit van Eltako: Bewezen voor professionele elektrische installaties.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Eltako
Artikelnaam	Eltako installatierelais 1 maakcontact 1 verbreekcontact 16A 230V AC DIN-rail R12-110-230V 22110030
Artikelnummer fabrikant	22110030
EAN	4010312200483
Catalogus	Installatierelais
Producttype	Installatierelais
Montagewijze	Modulair apparaat voor DIN-rail
Norm van de montagerail	DIN-EN 60715 TH35
Aantal polen	2-polig
Contacttype	1 maakcontact + 1 verbreekcontact
Nominale stroom	16 A
Nominale spanning	250 V AC
Stuurspanning	230 V AC
Frequentie	50 Hz
Inschakelduur	100 %
Stuurvermogen	1,9 W
Contactafstand	3 mm
Testspanning contact/contact	2000 V
Testspanning stuurkring/contact	4000 V
Breedte	18 mm
Inbouwdiepte	55 mm
Modulebreedte	1
Bijzondere kenmerken	Handbediening en schakelstandindicatie

Schakelcomfort, alternatieven en zinvolle productkeuze in de verdeler

In de praktijk scoort het relais met duidelijke functie, compacte bouwvorm en eenvoudig onderhoud. De handbediening vergemakkelijkt de controle ter plaatse, bijvoorbeeld bij service, ombouw of ingebruikname. Door 1 maakcontact en 1 verbreekcontact is het apparaat bijzonder geschikt voor besturingen waarbij een schakeltoestand tegelijkertijd moet worden vrijgegeven en een andere moet worden onderbroken. Dat is voordelig bij meldcircuits, omschakellogica of vergrendelde functies in de installatieomgeving.

• Hoge geschiktheid voor dagelijks gebruik: Goed voor licht-, signaal- en algemene lastbesturingen.
• Eenvoudige bediening: Handmatige bediening bespaart tijd bij test en diagnose.
• Directe visuele controle: De indicatie van de schakeltoestand verbetert de service.
• Ruimtebesparende montage: Smalle bouwvorm voor compacte verdeelkasten.
• Geschikt voor continu bedrijf: De 100% inschakelduur spreekt voor stabiel langdurig gebruik.

Binnen het Eltako-programma is dit model bijzonder interessant wanneer precies 1 maakcontact en 1 verbreekcontact nodig zijn. Een R12-200 is meer geschikt wanneer twee maakcontacten gevraagd zijn. Een R12-020 is zinvol wanneer twee verbreekcontacten nodig zijn. Wie in plaats van een klassiek elektromechanisch relais een aansluitcompatibele elektronisch oplossing zoekt, kan uitwijken naar ER12-110-UC. Dit model biedt eveneens 1 maakcontact en 1 verbreekcontact, maar werkt met universele stuurspanning. Voor toepassingen met een breed spanningsbereik is dat een duidelijk voordeel.

Andere passende Eltako-alternatieven zijn ER12-200-UC voor twee maakcontacten evenals ER12DX-UC voor speciale eisen aan elektronisch schakeltechniek. De UC-uitvoeringen dekken 12 tot 230 V AC bij 50 tot 60 Hz en 12 tot 230 V DC af. Daardoor zijn ze bij modernisering, besturingsombouw of gemengde spanningen vaak flexibeler dan een relais met vaste 230 V AC stuurspanning.

Als vergelijkbare apparaten van andere gerenommeerde fabrikanten komen afhankelijk van de taak bijvoorbeeld relais uit de ABB E290-reeks, modulaire Finder installatierelais uit serie 22 of geselecteerde Schneider Electric iTL-apparaten in aanmerking. ABB richt zich vaak op modulaire verdeelsystemen met een breed systeemecosysteem. Finder biedt afhankelijk van de serie extra contactconfiguraties en deels andere nominale stromen. Schneider Electric is sterk in de gebouwomgeving, maar aansluitschema, functie en spoelspanning moeten steeds in detail worden gecontroleerd. Echte uitwisselbaarheid moet altijd worden beoordeeld op contacttype, stuurspanning, inbouwdiepte en klempositie.

Toepassingsgebieden en technische meerwaarde voor planning en modernisering

Het installatierelais is geschikt voor veel klassieke schakeltaken in onderverdelingen en schakelkasten. Typische toepassingsgebieden zijn lichtbesturingen, signaalcircuits, vrijgaven, vergrendelde schakelingen en algemene lastscheiding in woningbouw of utiliteitsbouw. Door de montage op montagerail volgens DIN-EN 60715 TH35 kan het relais netjes in bestaande systemen worden geïntegreerd.

• Lichtbesturing: Voor centrale of lokale schakeltaken in gebouwen.
• Stuurstroomkringen: Geschikt voor signaal- en vrijgavefuncties.
• Gebouwtechniek: Praktisch in verdeelkasten, nevenruimten en technische zones.
• Modernisering: Goede keuze bij vervanging of retrofit op DIN-rail.
• Servicevriendelijke installaties: Voordelig door handbediening en toestandsindicatie.

Daarnaast biedt de constructie technische waarden die relevant zijn voor de planning: het 2-polige relais schakelt bij 16 A en 250 V AC, werkt met 230 V AC stuurspanning en heeft slechts 1,9 W stuurvermogen nodig. De contactafstand van 3 mm evenals de testspanningen van 2000 V tussen contact en contact en 4000 V tussen stuuraansluitingen en contact onderstrepen de nette elektrische scheiding. Als in een installatie later meer flexibiliteit bij de aansturing gewenst is, zijn met ER12DX-UC, ER12-200-UC en ER12-110-UC aansluitcompatibele elektronisch alternatieven uit de Eltako-omgeving beschikbaar.

Het Eltako installatierelais R12-110-230V is een doordachte oplossing voor professionele schakeltaken op DIN-rail wanneer compacte bouwvorm, duidelijke contactfunctie en betrouwbare continue werking gevraagd zijn.
