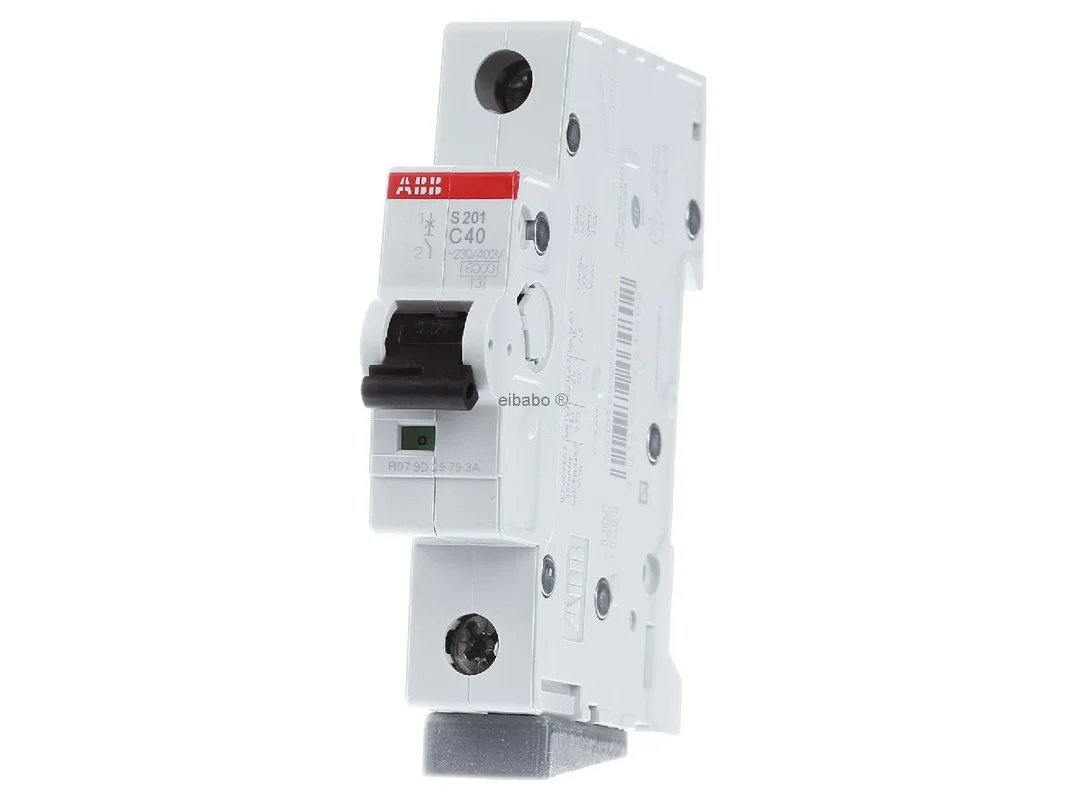

Stroomonderbreker 40A C 1p – Miniatuur stroomonderbreker 1-polig C40A S201-C40 – ABB – 2CDS251001R0404 – 4016779464802:

De ABB installatieautomaat S201-C40 is een betrouwbare oplossing voor de bescherming van kabels en leidingen in woningbouw, utiliteitsbouw en industrie. Als 1-polig installatieautomaat met C-karakteristiek en 40 A nominale stroom is dit model bijzonder geschikt voor stroomkringen met verhoogde inschakelstromen. De serie S 200 staat voor een hoge beschermingswerking bij overbelasting en kortsluiting, een nette montage op de DIN-rail en een gebruiksvriendelijke bedrading in de verdeler.

ABB installatieautomaat S201-C40 voor een veilige stroomkringbeveiliging

De compacte installatieautomaat combineert normconforme bescherming met robuuste techniek voor dagelijks gebruik. De C-karakteristiek is ideaal voor toepassingen met kortstondig hogere inschakelstromen, zoals die bijvoorbeeld kunnen optreden bij motoren, voedingen of bepaalde verlichtingsgroepen. Dankzij de stroombegrenzende werking helpt het apparaat de belasting in geval van een storing te verlagen en de installatie effectief te beveiligen.

Producthighlights voordelen

• 1-polige uitvoering: Geschikt voor de beveiliging van één enkele buitengeleider.
• C-karakteristiek: Geschikt voor stroomkringen met middelmatige inschakelstromen.
• 40 A nominale stroom: Voor krachtige toepassingen in geschikte installaties.
• Bescherming tegen overbelasting en kortsluiting: Voor normconforme beveiliging van kabels en leidingen.
• Stroombegrenzende uitvoering: Vermindert de energie bij kortsluiting.
• Gepatenteerde aansluitklem: Ondersteunt een veilige en eenvoudige contactaansluiting via drukplaat.
• Goed zicht bij het bedraden: Leidingopening en kamrailopening zijn duidelijk gescheiden aangebracht.
• Directe geleideraansluiting tot 35 mm²: Voor flexibele planning in de verdelerbouw.
• Beschermingsgraad IP20 aan de klem: Aanraakbeveiliging in gemonteerde toestand.
• Wereldwijd inzetbare serie: Met belangrijke normen en goedkeuringen voor veel markten.
• Beproefde ABB-kwaliteit: Elk apparaat wordt vóór levering intensief getest.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	ABB
Productaanduiding	S201-C40
Artikelnummer fabrikant	2CDS251001R0404
EAN	4016779464802
Catalogus	Installatieautomaat
Producttype	Installatieautomaat
Serie	S 200
Aantal polen	1
Aantal beveiligde polen	1
Uitschakelkarakteristiek	C
Nominale stroom	40 A
Nominale spanning	230 V AC
Bedrijfsspanning	tot 253 V AC, tot 72 V DC
Spanningstype	AC/DC
Frequentie	50/60 Hz
Nominaal schakelvermogen volgens IEC/EN 60898-1	6 kA
Nominaal schakelvermogen volgens IEC/EN 60947-2	10 kA
Energiebegrenzingsklasse	3
Overspanningscategorie	III
Vervuilingsgraad	3
Nominale isolatiespanning Ui	440 V
Nominale stootspanningsvastheid Uimp	4 kV
Beschermingsgraad	IP20
Aansluittechniek	Schroefklem met drukplaat
Aansluitbare geleiderdoorsnede eendraads	0,75 tot 35 mm²
Aansluitbare geleiderdoorsnede meerdradig	0,75 tot 25 mm²
Montage	DIN-rail TH35
Breedte in module-eenheden	1
Breedte	17,5 mm
Hoogte	88 mm
Diepte	69 mm
Bedrijfstemperatuur	-25 tot +55 °C
Normen	IEC/EN 60898-1, IEC/EN 60947-2, UL1077

Praktische voordelen, serievergelijking en passende alternatieven voor de S201-C40

In de praktijk overtuigt de installatieautomaat door een duidelijke afstemming op typische C-belastingen. Daartoe behoren onder ander stroomkringen met gematigde inschakelpieken, bijvoorbeeld bij kleiner motoren, besturingen, voedingen of zakelijke verbruikers. De 1-polig uitvoering bespaart ruimte in de verdeler en is geschikt voor netjes gestructureerde installaties met een duidelijke toewijzing per stroomkring.

• Voordeel in de praktijk: De C-karakteristiek schakelt trager uit dan een B-type en is daardoor beter geschikt voor belastingen met hogere inschakelstroom.
• Montagevriendelijk: De aansluitklem met drukplaat vergemakkelijkt het veilig aansluiten van geleiders.
• Goed uitbreidbaar: De S-200 serie biedt gepast toebehoren en uitbreidingsmodules voor veel taken in de schakelkast.
• Hoge geschiktheid voor dagelijks gebruik: Geschikt voor woningbouw, utiliteit en veel industriële standaardtoepassingen.

Binnen het ABB-assortiment is de S201-C40 de juiste keuze wanneer een 1-polig beveiligingsschakelaar met C-karakteristiek en 40 A nodig is. Een S201-B40 is eerder geschikt voor stroomkringen met lagere inschakelstromen, zoals klassieke licht- en wandcontactdooskringen. Een S201-D40 is bedoeld voor duidelijk hogere inschakelpieken, bijvoorbeeld bij bepaalde motoren of transformatoren. Wie in plaats van 1-polig een combinatie met nulleider nodig heeft, kiest binnen de serie eerder voor varianten zoals S201NA of voor meerpolige uitvoeringen van de S-200 familie, afhankelijk van de netvorm en opbouw van de verdeling.

Vergelijkbare producten van ander gerenommeerde fabrikanten zijn bijvoorbeeld de Siemens 5SY, de Hager MBN en de Schneider Electric Acti9 iC60N. Deze apparaten dekken vergelijkbare taken op het gebied van leidingbeveiliging af, maar verschillen per serie in toebehorensysteem, schakelvermogen, klemtechniek en apparaatprogramma. Voor een uniforme uitrusting in de verdeler is trouw aan het bestaande systeem van de fabrikant meestal zinvol, vooral wanneer hulpcontacten, kamrails of hulpmodules gebruikt moeten worden.

Normconforme bescherming, veilige bedrading en meerwaarde van de S-200 serie

De serie S 200 beschermt kabels en leidingen betrouwbaar tegen overbelasting en kortsluiting volgens de relevante installatienormen. Daarmee is de serie geschikt voor een vakkundige beveiliging in moderne elektrisch installaties. De uitvoering voldoet aan belangrijke nationale en Internationale voorschriften en is daardoor ook interessant voor projecten met hoge eisen aan normconformiteit en documentatie.

Een bijzondere meerwaarde ligt in de gepatenteerde aansluitklem met drukplaat. Deze ondersteunt een veilige contactaansluiting en vergemakkelijkt de hantering bij de bedrading. Voor beter zicht in de verdeler is de opening voor leidingen boven de opening voor de kamrail aangebracht. Dat zorgt voor overzicht en kan de montage vereenvoudigen. Geleiders tot 35 mm² kunnen direct worden aangesloten, wat de flexibiliteit in de planning verhoogt.

Aanvullend profiteert de gebruiker van een breed toebehorenprogramma binnen de serie. Zo kunnen installaties gericht aan de betreft taak worden aangepast. De brede Internationale goedkeuring ondersteunt bovendien het gebruik in veel markten en projecten. Voor de levering wordt elk apparaat intensief getest, wat de professionele kwaliteits- en prestatie-eis van de serie onderstreept.
