Description

Stroomonderbreker TX3 D32A 3-polig 6kA 3M 403758 – Legrand Bticino – 3414970391292:

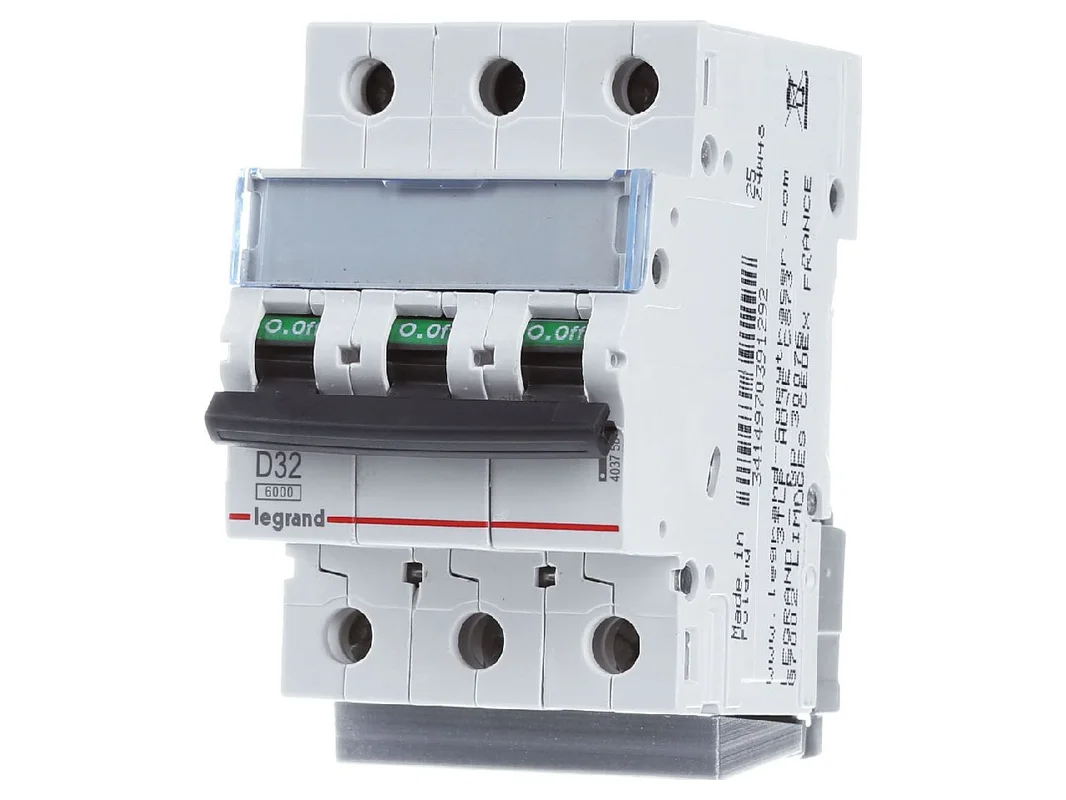

De Legrand Bticino installatieautomaat 3-pin type D 32A 6kA 403758 is ontworpen voor de betrouwbare bescherming van krachtstroomkringen met hoge inschakelstromen. Het model uit de TX3-serie combineert robuuste schakeltechniek met duidelijke frontmarkering, goed zichtbare schakelstandindicatie en praktisch montage op de DIN-rail. Daardoor is de installatieautomaat geschikt voor veeleisende toepassingen in commerciële en industriële elektrisch verdeelinrichtingen.

Legrand Bticino installatieautomaat 3-pin type D 32A 6kA 403758 voor zware belastingen en hoge inschakelstromen

Met zijn D-karakteristiek is deze installatieautomaat speciaal ontworpen voor stroomkringen waarin kortstondig zeer hoge aanloopstromen optreden. Daartoe behoren onder ander toepassingen met lastransformatoren, motoren of ander inductieve verbruikers. De 3-polige uitvoering ondersteunt de veilige bescherming van meerfasige installaties en biedt tegelijk een compacte, normconforme oplossing voor moderne verdeelinrichtingen.

Producthighlights voordelen

• D-karakteristiek: Ideaal voor stroomkringen met zeer hoge inschakelstromen.
• 3-polige uitvoering: Geschikt voor draaistroom- en krachtstroomtoepassingen.
• 32 A nominale stroom: Passend voor krachtige elektrisch kringen.
• 6 kA schakelvermogen bij 400 V: Solide bescherming bij kortsluitomstandigheden.
• TX3-serie: Bewezen Legrand-techniek voor professionele elektrisch installaties.
• Montage op DIN-rail: Snelle bevestiging via vergrendelende snelmontage.
• Rood-groen-indicatie: Schakelstand direct aan de hendel duidelijk zichtbaar.
• Beschriftingsvenster: Vergemakkelijkt de nette toewijzing in de verdeler.
• Insteekbescherming: Ondersteunt het veilig invoeren van de geleider in de klem.
• Hulpapparaten aanbouwbaar: Flexibel uitbreidbaar voor systeemoplossingen.
• Voeding boven of onder: Meer vrijheid bij planning en installatie.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Legrand Bticino
Serie	TX3
Artikelnummer fabrikant	403758
EAN	3414970391292
Catalogus	Installatieautomaat
Producttype	Installatieautomaat
Aantal polen	3-polig
Aantal beveiligde polen	3
Uitschakelkarakteristiek	D
Nominale stroom	32 A
Nominale spanning	400 V AC
Nominaal spanningsbereik	240 tot 415 V
Frequentie	50/60 Hz
Nominaal schakelvermogen Icn	6 kA bij 400 V volgens EN 60898-1
Icn bij 230 V	10 kA volgens EN 60898-1
Nominale isolatiespanning Ui	500 V
Nominale impulsspanningsvastheid Uimp	4 kV
Energiebegrenzingsklasse	3
Montagewijze	DIN-rail volgens EN 60715
Bevestiging	vergrendelende snelbevestiging
Aansluittype	Schroefklem
Verbindingstype	Kamrail en kabel
Voedingsrichting	van boven of onder
Beschriftingsveld	ja
Schakelstandindicatie	rood/groen
Insteekbescherming	ja
Aanbouw van hulpapparaten	ja
Breedte in module-eenheden	3
Inbouwdiepte	44 mm
Afmetingen	53,1 x 88 x 77,8 mm
Beschermingsgraad	IP20
Slagvastheid	IK02
Vervuilingsgraad	2
Halogeenvrij	ja
Kleur	Grijs, RAL 7035
Normen	EN 60898-1, VDE 0641-11, EN 60947-2

Sterke keuze voor motoren, transformatoren en veeleisende draaistroomkringen

De Legrand Bticino installatieautomaat 3-pin type D 32A 6kA 403758 komt het best tot zijn recht waar klassieke standaardkarakteristieken sneller hun grenzen bereiken. De D-karakteristiek is bedoeld voor toepassingen met hoge inschakelpieken. Dat is vooral bij inductieve belastingen, transformatoren, werkplaatsapparatuur of machines met hoge aanloopstroom een belangrijk voordeel. Zo kan de installatie gepast op het belastingsprofiel worden afgestemd, zonder afbreuk te doen aan duidelijke bediening en normconforme veiligheid.

• Voor hoge aanloopstromen: Goede keuze bij lastransformatoren, motoren en soortgelijke verbruikers.
• Voor meerfasige netten: 3 polen beschermen draaistroomkringen in een compacte bouwvorm.
• Voor overzichtelijke verdelers: Frontbeschrifting en schakelindicatie helpen bij service en onderhoud.
• Voor de uitbreiding van systemen: Hulpapparaten kunnen indien nodig worden aangebouwd.

Binnen de Legrand TX3-serie onderscheidt de D-karakteristiek zich vooral in toepassing van B- en C-types. De B-karakteristiek wordt meestal gebruikt voor klassieke licht- en wandcontactdooskringen waarbij laag inschakelpieken voorkomen. De C-karakteristiek is vaak geschikt voor algemene commerciële belastingen met gemiddelde inschakelstromen. Type D is daarentegen ontworpen voor aanzienlijk hogere inschakelstromen en is daarom voor speciale verbruikers de juiste keuze wanneer ongewenst uitschakelen moet worden vermeden.

In vergelijking met vergelijkbare producten van ander merken bevindt dit model zich in een professionele omgeving met duidelijke systeemoriëntatie. Vergelijkbaar zijn bijvoorbeeld Siemens SENTRON installatieautomaten met D-karakteristiek, ABB S200-modellen met passende karakteristiek of Hager MBN respectievelijk vergelijkbare D-types. Verschillen per serie betreffen vooral accessoires, klemtechniek, schakelvermogen, inbouwdiepte en systeemcompatibiliteit met hulpcontacten of verzamelrails. Bij bestaande verdeelinrichtingen moet daarom altijd op de compatibiliteit van de betreft serie worden gelet.

Toepassing, veiligheid en meerwaarde in de verdeler

Deze installatieautomaat is ontwikkeld voor de bescherming van leidingen tegen overbelasting en kortsluiting en kan tegelijk worden gebruikt voor het schakelen en scheiden van stroomkringen. De montage op de DIN-rail gebeurt snel en veilig. Dankzij de rode en groene schakelstandindicatie is de status direct herkenbaar. Dat bespaart tijd bij de controle en verbetert het overzicht in de schakelkast of onderverdeler.

Aanvullend biedt de TX3-uitvoering meerdere praktijkgerichte details: een goed zichtbaar beschriftingsvenster voor eenduidige toewijzing, een insteekbescherming voor het veilig invoeren van de geleider in de klem en de mogelijkheid voor aanbouw van hulpapparaten. Juist in professionele installaties met onderhoudsbehoefte, ombouwwerkzaamheden of duidelijke kringmarkering is dat een echt voordeel in het dagelijks gebruik.

De Legrand Bticino installatieautomaat 3-pin type D 32A 6kA 403758 is een doordachte oplossing voor installaties met hoge inschakelstromen, duidelijke bedienbaarheid en solide systeemtechniek in de verdeler.
