Description

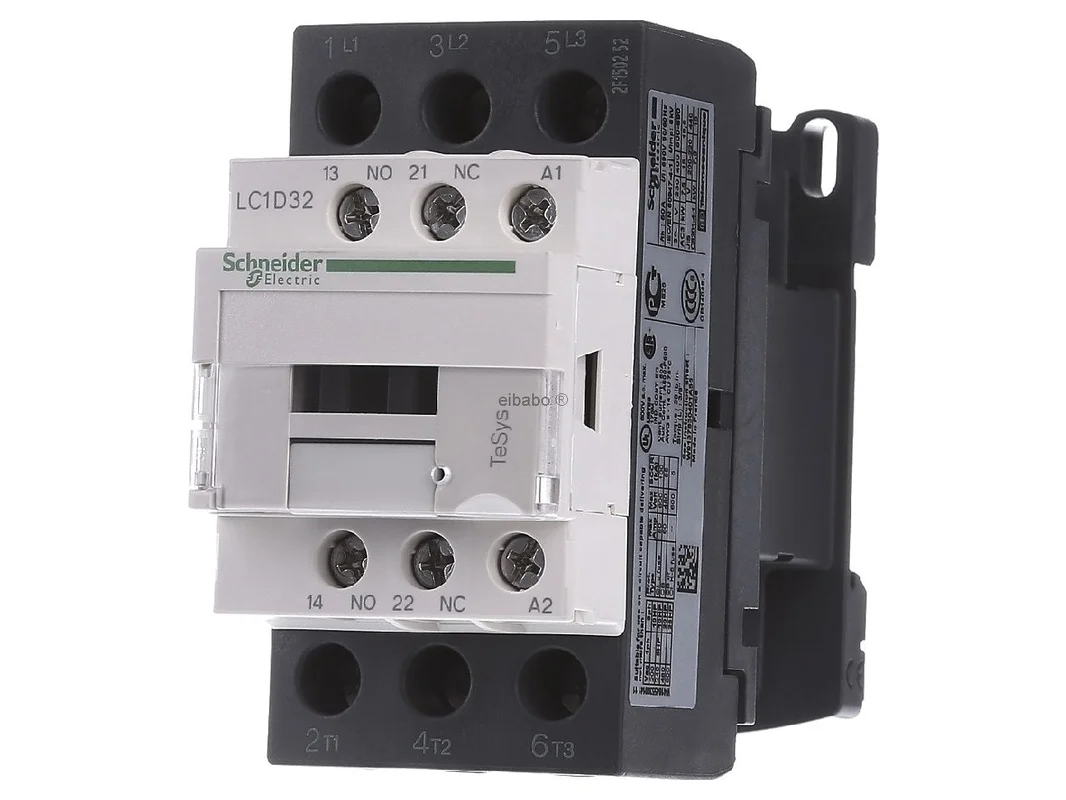

Stroomschakelaar 32A 230V AC – Magneetschakelaar 32A 230V AC LC1D32P7 – Schneider Electric – 3389110351125:

De Schneider Electric vermogensmagneetschakelaar LC1D32P7 is een krachtige oplossing voor de veilige besturing van motoren, verwarmingsbelastingen en ander AC-schakeltaken. Met 3 polen, 32 A nominale bedrijfsstroom bij AC-3, een 230 V AC spoel en geïntegreerde hulpcontacten 1 maakcontact en 1 verbreekcontact is het apparaat geschikt voor professionele toepassingen in de industrie, gebouwautomatisering en machinebouw.

Schneider Electric vermogensmagneetschakelaar voor motorbesturing en AC-schakeltaken

Als onderdeel van de beproefde TeSys D-serie combineert deze vermogensmagneetschakelaar compacte afmetingen met robuuste schakelprestaties. De uitvoering met 3 maakcontacten in het hoofdcontactcircuit is ontworpen voor klassieke motorstarters en veel automatiseringstaken. Dankzij mechanisch gekoppelde contacten en spiegelcontacten is dit model ook interessant voor veiligheidsgerelateerde toepassingen waarbij een hoge mate van functionele veiligheid vereist is.

Producthighlights voordelen

• Voor motoren en AC-belastingen: Geschikt voor motorbesturing, verwarmingscircuits en algemene schakeltaken.
• 3-polige hoofdcontacten: Uitvoering met 3 maakcontacten voor typische driefasige toepassingen.
• 32 A bij AC-3: Ontworpen voor veeleisende belastingen in industriële toepassingen.
• 15 kW bij 400 V: Sterke schakelprestaties voor veel machines en aandrijvingen.
• 230 V AC spoel: Geschikt voor veelgebruikte stuurspanningen.
• Hulpcontacten geïntegreerd: 1 maakcontact en 1 verbreekcontact voor meld-, vergrendelings- en besturingstaken.
• Veilige contacttechniek: Mechanisch gekoppelde contacten en spiegelcontacten verhogen de bedrijfszekerheid.
• Duurzame verbinding: Ontwikkeld voor een stabiele stroomverbinding met hoge betrouwbaarheid.
• Snelle installatie: Doordachte constructie voor een snelle montage en eenvoudige integratie.
• Beproefde TeSys D-serie: Wijdverspreid in de schakelkastbouw en automatisering.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Schneider Electric
Artikelnaam	Vermogensmagneetschakelaar LC1D32P7
Artikelnummer fabrikant	LC1D32P7
EAN	3389110351125
Catalogus	Vermogensmagneetschakelaar AC-schakelend
Serie	TeSys D
Producttype	Vermogensmagneetschakelaar
Aantal polen	3-polig
Hoofdcontacten	3 maakcontacten
Hulpcontacten	1 maakcontact + 1 verbreekcontact
Nominale bedrijfsstroom Ie AC-3 bij 400 V	32 A
Nominaal bedrijfsvermogen AC-3 bij 400 V	15 kW
Stuurspanning spoel	230 V AC, 50/60 Hz
Gebruikscategorie	AC-1, AC-3, AC-4, AC-3e
Bedrijfsspanning hoofdkring	tot 690 V AC
Aansluittype	Schroefklemmen
Schakelmodule	zonder geïntegreerde schakelmodule
Montage	DIN-rail of plaat
Afmetingen B x H x D	45 x 85 x 92 mm
Gewicht	0,375 kg
Bijzondere kenmerken	mechanisch gekoppelde contacten, spiegelcontacten, snelle installatie
Goedkeuringen	UL, CSA, GOST, BV, LROS, RINA, GL, CCC, DNV

Praktische voordelen, toepassingsgebieden en productvergelijking

De Schneider Electric vermogensmagneetschakelaar is bijzonder geschikt voor directstarters, schakelkasten, transporttechniek, pompen, ventilatie, compressoren en HVAC-installaties. Dankzij de geïntegreerde hulpcontacten kunnen terugmeldingen, elektrisch vergrendelingen en eenvoudige stuurketens zonder extra basisinspanning worden gerealiseerd. De compacte breedte van 45 mm is een duidelijk voordeel wanneer er weinig ruimte beschikbaar is in de schakelkast.

In vergelijking met kleiner modellen uit dezelfde serie, bijvoorbeeld varianten met 9 A, 12 A of 18 A, is dit apparaat ontworpen voor hogere motorvermogens en zwaardere belastingen. Ten opzichte van grotere uitvoeringen uit de TeSys D-reeks biedt het vaak het voordeel van een compactere en economischere uitvoering wanneer 32 A en 15 kW bij 400 V het passende vermogensbereik vormen. Daarmee is het een gerichte keuze voor toepassingen waarbij meer reserve nodig is dan bij kleiner magneetschakelaars, zonder direct over te stappen op duidelijk grotere bouwgroottes.

Bij vergelijkbare producten van de fabrikant met elektronische spoelbesturing of uitgebreide accessoires zit het verschil vaak in extra functies zoals geoptimaliseerde aansturing, uitgebreidere diagnosemogelijkheden of afwijkende klemtechniek. De LC1D32P7 richt zich op een klassieke, robuuste en in veel projecten beproefde magneetschakelaartechniek met duidelijke geschiktheid voor standaardbesturingen met 230 V AC.

Vergelijkbare producten van ander gerenommeerde fabrikanten zijn bijvoorbeeld Siemens SIRIUS magneetschakelaars in vergelijkbare stroomklasse, ABB AF magneetschakelaars met vergelijkbaar vermogen en Eaton DILM apparaten in overeenkomstige uitvoering. Verschillen liggen meestal in de spoeltechniek, het accessoiressysteem, de afmetingen of de voorkeursomgeving voor toepassing. Bij bestaande installaties moet vooral worden gelet op spoelspanning, contactconfiguratie, bouwvorm en compatibiliteit van accessoires. Een directe vervanging moet daarom altijd worden gecontroleerd aan de hand van de technische uitvoering van de installatie.

Meerwaarde voor planning, veiligheid en langdurige werking

De TeSys D-constructie is ontworpen voor een snelle en eenvoudige installatie en ondersteunt een efficiënte opbouw van schakelkasten. De veilige en duurzame stroomverbinding is afgestemd op een hoge betrouwbaarheid tijdens het gebruik. Vooral bij frequente schakelcycli en veeleisende lastwisselingen betaalt een robuuste contacttechniek zich uit. In veiligheidsgerelateerde toepassingen bieden mechanisch gekoppelde contacten en spiegelcontacten extra voordelen bij de toestandsbewaking en bij de integratie in veiligheidsconcepten.

Het apparaat dekt de gebruikscategorieën AC-1, AC-3 en AC-4 af en is daarmee veelzijdig inzetbaar. Daardoor is het niet alleen geschikt voor klassieke motortoepassingen, maar ook voor ander industriële schakeltaken met resistieve of inductieve belastingen. De brede Internationale certificering ondersteunt het gebruik in veel machine- en installatieconcepten met een wereldwijde oriëntatie.

De Schneider Electric LC1D32P7 is een sterke keuze voor iedereen die een compacte, veerkrachtig en veelzijdige vermogensmagneetschakelaar met 230 V AC spoel zoekt voor professionele AC-schakeltaken.
