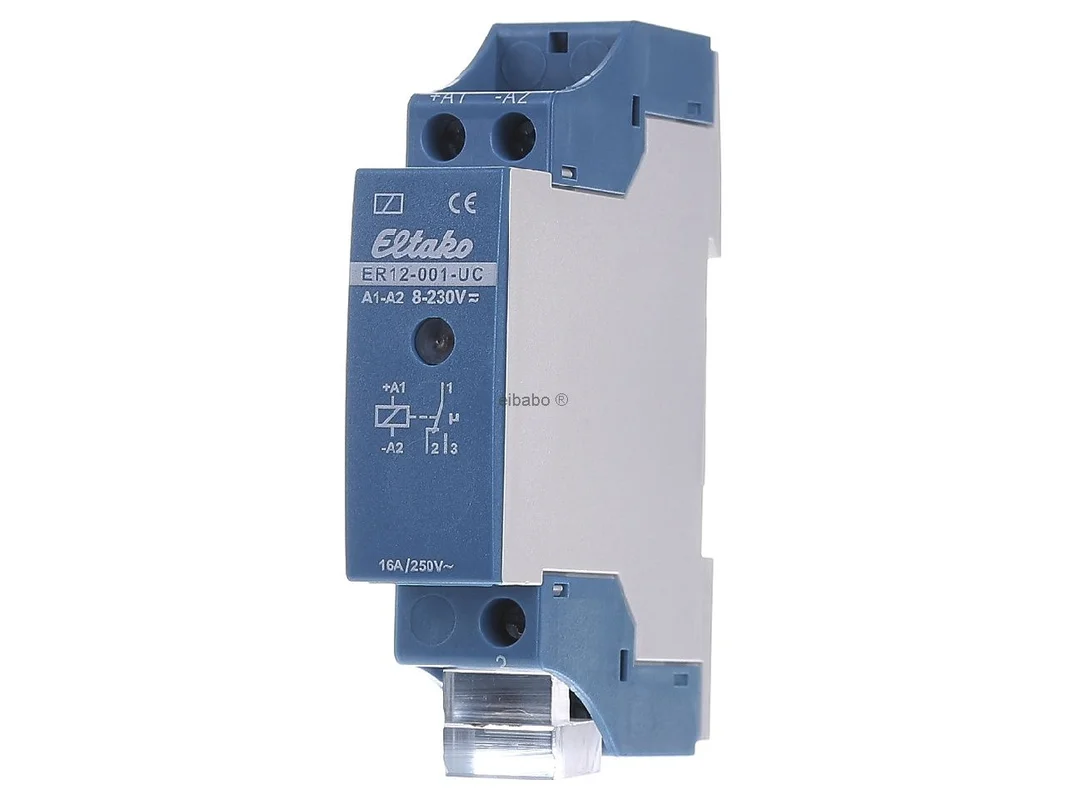

Stuurrelais 1 wisselcontact, ook bruikbaar als koppelrelais, potentiaalvrij, 16A/250V ER12-001-UC – Eltako – 22001601 – 4010312205365:

Het Eltako stuurrelais ER12-001-UC is een potentiaalvrij installatierelais voor de flexibele besturing en veilige koppeling van signalen in de gebouwinstallatie. Met 1 wisselcontact, universele stuurspanning van 12 tot 230 V UC, stille schakeling en moderne hybride techniek combineert het een hoog schakelvermogen met een efficiënte werking zonder stand-by-verlies. De compacte bouwvorm voor de DIN-rail maakt het relais tot een krachtige oplossing voor schakelkast, onderverdeling en veeleisende automatiseringstaken.

Eltako stuurrelais ER12-001-UC voor nauwkeurige signaalscheiding en zware belastingen

Dit installatierelais is ontwikkeld voor toepassingen waarbij een potentiaalvrij wisselcontact, hoge bedrijfszekerheid en een brede stuurspanning gevraagd zijn. De combinatie van elektronisch aansturing en speciaal relais zorgt voor geringe schakelgeluiden, zuiver schakelgedrag en langdurig gebruik in een professionele omgeving. Door het bistabiele principe werkt het apparaat ook in ingeschakelde toestand zonder spoel-verliesvermogen, wat onnodige opwarming voorkomt.

Producthighlights voordelen

• Potentiaalvrij 1 wisselcontact: Ideaal voor galvanische scheiding en voor veelzijdige besturingstaken.
• Hoog schakelvermogen: Maakcontact tot 16 A bij 250 V AC, verbreekcontact tot 10 A bij 250 V AC.
• Geschikt voor LED en gloeilampen: 230 V LED-lampen tot 200 W evenals gloeilampen tot 2000 W.
• Universele stuurspanning: Stuurbaar met 12 tot 230 V UC voor zeer brede toepassingsgebieden.
• Geen stand-by-verlies: De elektronica heeft geen eigen permanente voeding.
• Bistabiel relais: Geen spoel-verliesvermogen in ingeschakelde toestand en daardoor geringe opwarming.
• Stille schakeling: Goed geschikt voor gebieden waarin een gering schakelgeluid belangrijk is.
• hybridee techniek: Verenigt slijtvaste aansturing met hoog relaisvermogen.
• LED-indicatie: Lichtdiode geeft de aansturing duidelijk en snel aan.
• Als koppelrelais inzetbaar: Veilige scheiding volgens VDE 0106, deel 101.
• DIN-railmontage: Passend voor draagrail volgens DIN EN 60715 TH35.
• Praktijkgerichte ingebruikname: Het contact synchroniseert zich bij de eerste bediening.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Eltako
Artikelnaam	Eltako stuurrelais 1 wisselcontact potentiaalvrij als koppelrelais universele besturing 16A 250V ER12-001-UC 22001601
Fabrikantartikelnummer	22001601
Type	ER12-001-UC
EAN	4010312205365
Catalogus	Installatierelais
Producttype	Stuurrelais / koppelrelais
Contacttype	1 wisselcontact, potentiaalvrij
Maakcontact	16 A / 250 V AC
Verbreekcontact	10 A / 250 V AC
LED-belasting 230 V	tot 200 W
Gloeilampbelasting	tot 2000 W
Stuurspanning	12 tot 230 V UC
Technologie	hybridee techniek met bistabiel relais
Stand-by-verlies	geen
Indicatie	Lichtdiode voor aansturing
Extra functie	geïntegreerde vrijloop- / blusdiode
Poling	A1 = +, A2 = –
Montagetype	Modulair apparaat voor DIN-rail volgens DIN EN 60715 TH35
Bouwbreedte	1 module-eenheid
Breedte	18 mm
Diepte	58 mm
Veilige scheiding	volgens VDE 0106, deel 101
Toepassingsopmerking	niet geschikt voor terugmelding met de schakelspanning van een dimschakelaar
Temperatuur op de inbouwplaats	-20 °C tot +50 °C
Opslagtemperatuur	-25 °C tot +70 °C
Relatieve luchtvochtigheid	Jaargemiddelde < 75 %

Flexibele besturing op DIN-rail met duidelijke voordelen in de schakelkast

Het Eltako stuurrelais is bijzonder geschikt voor signaalscheiding, belastingschakeling en als koppelrelais tussen stuur- en belastingscircuit. Door het potentiaalvrije wisselcontact is het zeer flexibel inzetbaar, bijvoorbeeld in verdelers, schakelkasten, automatiseringsoplossingen en bij de koppeling van verschillende stuursignalen. De universele stuurspanning bespaart planningsinspanning, omdat het relais in veel spanningsbereiken kan worden gebruikt.

• Efficiënt voor installateurs: Eén relais voor veel stuurspanningen vermindert varianten in het project.
• Geschikt voor gevoelige omgevingen: Gering schakelgeluid ondersteunt het gebruik in woonnabije of technische binnenruimtes.
• Geoptimaliseerd voor continu gebruik: Bistabiele techniek verlaagt verliesvermogen en warmte in de verdeler.
• Voor veilige signaaloverdracht: Potentiaalvrij wisselcontact is ideaal voor koppel- en scheidingstaken.

In het Eltako assortiment onderscheidt de ER12-001-UC zich vooral door zijn 1 potentiaalvrij wisselcontact. De ER12-002-UC biedt daarentegen 2 potentiaalvrije maakcontacten en is dan de betere keuze wanneer twee gescheiden schakelpaden nodig zijn, maar geen wisselcontact. Voor toepassingen met terugmelding via de schakelspanning van een dimschakelaar noemt Eltako andere oplossingen zoals ESR12DDX-UC, ESR12NP-230V+UC of ESR61NP-230V+UC. Deze apparaten zijn voor deze speciale toepassing ontworpen, terwijl de ER12-001-UC bewust is gericht op klassieke stuur- en koppeltaken.

Vergelijkbare producten van andere fabrikanten zijn afhankelijk van stuurspanning en bouwvorm beschikbaar. Finder biedt koppelrelais voor de DIN-rail met 1 wisselcontact en deels geïntegreerde LED en EMC-ontstoring, meestal echter met vast gedefinieerde spoelspanning zoals 12 V DC, 24 V DC of 230 V AC. Daardoor zijn ze qua spanningskeuze vaak minder flexibel dan de UC-uitvoering van Eltako. Phoenix Contact en Schneider Electric hebben eveneens interface- en koppelrelais voor de DIN-rail in het assortiment. Deze zijn vaak ontworpen voor signaalinterface, PLC-koppeling of smalle bouwvormen. Het Eltako model scoort daarentegen met brede universele stuurspanning, bistabiele techniek en het ontbreken van stand-by-verlies. Bij de keuze is daarom vooral beslissend of een potentiaalvrij wisselcontact, een vaste spoelspanning of een speciale PLC-interface-oplossing nodig is.

Toepassing, techniek en belangrijke praktijkdetails voor een onderbouwde keuze

De in het apparaat gebruikte hybride techniek combineert een slijtvaste elektronisch aansturing met de belastbaarheid van een speciaal relais. Daardoor is het relais geschikt voor veel typische taken in de elektrische installatie, waarbij schakelzekerheid, compacte bouw en geringe zelfopwarming belangrijk zijn. Omdat de elektronica geen eigen permanente voeding heeft, ontstaat er geen stand-by-verlies. Pas bij het sluiten van het stuurcontact wordt de microcontroller geactiveerd en schakelt het bistabiele relais in de juiste richting. Bij het openen van het stuurcontact of bij wegvallende stuurspanning schakelt het relais terug.

Een verder praktijkvoordeel is de gedefinieerde en veilige scheiding volgens VDE 0106, deel 101. Dat maakt het apparaat bijzonder interessant voor koppeltaken tussen verschillende stroomkringen. De geïntegreerde vrijloop- en blusdiode ondersteunt een zuivere aansturing, waarbij de poling A1 = Plus en A2 = Min in acht moet worden genomen. Bij de ingebruikname kan het relaiscontact open of gesloten zijn; de synchronisatie vindt plaats bij de eerste bediening. Zo laat het relais zich eenvoudig in bestaande installaties integreren.

De Eltako ER12-001-UC is een doordachte oplossing voor professionele gebruikers die een compact, stil en energie-efficiënt stuurrelais met potentiaalvrij wisselcontact voor de DIN-rail zoeken.
