Description

Stuurrelais 6A, AC 250 V – Isolator relais jaloezie 6A 576398 – Merten – 4011281893607:

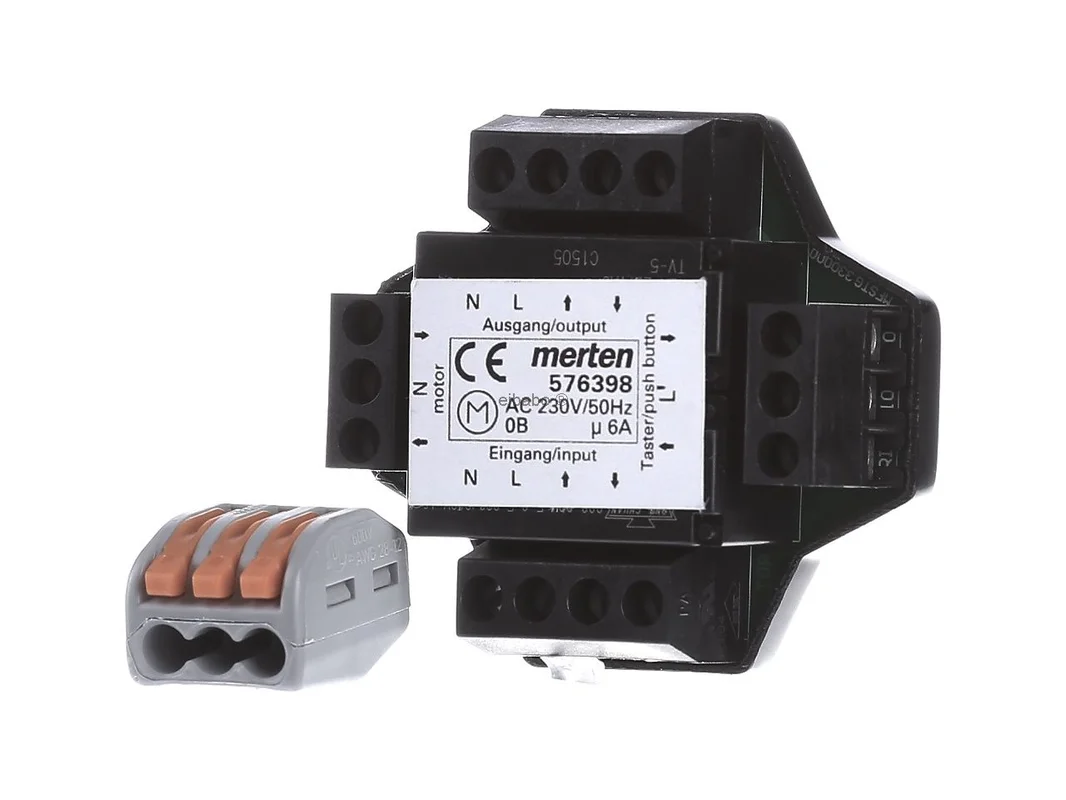

Het Merten rolluik-meervoudige stuurrelais 576398 is een compacte en praktisch oplossing voor de veilige aansturing van maximaal twee rolluikmotoren. Het inbouwrelais is geschikt voor lokaal bediening, groepsfuncties en centrale besturingen en combineert een hoge functionele betrouwbaarheid met een zeer vlakke bouwvorm. Door de scheiding van last- en stuurkring en de gedwongen vergrendeling in beide looprichtingen ondersteunt het een nette en bedrijfszekere integratie in moderne rolluikinstallaties.

Merten rolluik-meervoudige stuurrelais 576398 voor centrale en lokaal rolluikbesturing

Het relais is ontworpen voor inbouw in een 60er-inbouwdoos en biedt met slechts 22 mm diepte een bijzonder vlakke bouwvorm. Daardoor kan de module ruimtebesparend worden geïntegreerd. Bij een lokaal bediening via drukknop wordt inbouw in een diepe inbouwdoos aanbevolen. De uitvoering is interessant voor toepassingen in woningbouw en utiliteitsbouw wanneer twee motoren geordend, veilig en comfortabel moeten worden aangestuurd.

Producthighlights voordelen

• Voor maximaal 2 motoren: Geschikt voor de aansturing van twee rolluikmotoren in één installatie.
• Veelzijdig inzetbaar: Toepasbaar voor individuele besturing, groepsbesturing en centrale besturing.
• Vlakke bouwvorm: Slechts 22 mm diep en daardoor zeer geschikt voor krappe inbouwsituaties.
• Veilige scheiding: Last- en stuurkring zijn gescheiden uitgevoerd voor een nette signaalverwerking.
• Gedwongen vergrendeling: Vergrendelt beide looprichtingen en helpt foutieve aansturingen te voorkomen.
• Centrale ingang aanwezig: Ideaal voor aansluiting op centrale bedieningspunten.
• Nevenpost-ingang aanwezig: Flexibel integreerbaar in systemen met extra bedieningspunten.
• Passend voor Merten systemen: Goed afgestemd op drukknoppen, tijdschakelaars en bedieningselementen uit het Merten jaloeziebesturingssysteem.
• Praktische montage: Geschikt voor inbouw in inbouwdozen bij nieuwbouw of modernisering.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Merten
Artikelnaam	Rolluik-meervoudige stuurrelais 576398
Fabrikantartikelnummer	576398
EAN	4011281893607
Catalogus	Scheidingsrelais jaloezie rolluik
Producttype	Rolluik-meervoudige stuurrelais
Montagetype	Inbouw
Inbouwlocatie	60er-UP-doos, bij drukknopbediening diepe inbouwdoos aanbevolen
Bouwvorm	vlak
Diepte	22 mm
Afmetingen	22 x 49 x 52 mm
Aantal motoren	maximaal 2
Centrale ingang	ja
Nevenpost-ingang	ja
Last- en stuurkring	gescheiden
Vergrendeling	Gedwongen vergrendeling in beide looprichtingen
Nominale spanning	AC 230 V
Frequentie	50 Hz
Stuurspanning	AC 230 V ±10 %
Stroomopname	10 mA in relaisbedrijf
Schakelspanning max.	AC 250 V
Nominale stroom	2 A
Aansluittechniek	Schroefklemmen
Klemdoorsnede max.	1,5 mm²
Temperatuurbereik	0 tot 60 °C
Compatibele bediening	Rolluik-wipschakelaar, jaloeziedrukknop, jaloezie-tijdschakelaars

Aansturing van twee motoren met veilige scheiding en meer systeemflexibiliteit

Het Merten rolluik-meervoudige stuurrelais 576398 is bijzonder geschikt voor installaties waarin twee motoren gecoördineerd moeten worden aangestuurd. In tegenstelling tot eenvoudige individuele relais biedt deze uitvoering een duidelijke scheiding van last- en stuurkring. Dat verhoogt de veiligheid in de toepassing en creëert goede voorwaarden voor integratie in groeps- of centrale functies. De geïntegreerde vergrendeling voorkomt tegenstrijdige rijcommando’s in op- en neerwaartse richting.

• Meer orde in het systeem: Twee motoren kunnen gestructureerd in een besturingslogica worden geïntegreerd.
• Passend voor centrale concepten: Zinvol bij gezamenlijke bediening van meerdere rolluiken.
• Goed voor modernisering: De compacte bouwvorm helpt bij het achteraf inbouwen in bestaande installaties.
• Nette lokaal bediening: Comfortabel te gebruiken in combinatie met passende jaloezie- of rolluikdrukknoppen.

Vergeleken met eenvoudige jaloezie-inzetstukken van de fabrikant ligt de focus hier duidelijk op de gekoppelde besturing van maximaal twee motoren en op de scheidingsfunctie tussen besturing en last. Klassieke individuele besturingen zijn meestal bedoeld voor één motor en dienen eerder voor de directe bediening van één enkel element. Dit relais is daarentegen de betere keuze wanneer groeps- of centrale commando’s een rol spelen.

Binnen het Merten programma harmoniseert de module vooral met de jaloeziedrukknoppen, rolluik-wipschakelaars en tijdschakelaars van het jaloeziebesturingssysteem. Daardoor is het geschikt voor een afgestemd totaalconcept met uniforme bedieningslogica. Bij de zichtbare afwerking kan een passende blindafdekking uit de Merten series worden gebruikt, wat de optische integratie in bestaande schakelprogramma’s vergemakkelijkt.

Als vergelijkbare oplossingen van ander gerenommeerde fabrikanten komen bijvoorbeeld jaloezie- of scheidingsrelais van Busch-Jaeger, Gira of Jung in aanmerking. Verschillen zitten vaak in de systeemwereld, in de vorm van integratie, in de passende afdekkingen en in de interne besturingslogica. Wie al een Merten systeem met passende drukknoppen en inzetstukken gebruikt, profiteert hier van een bijzonder consistente compatibiliteit binnen het fabrikantsysteem.

Toepassing, montage en belangrijke praktijkinformatie voor de planning

Het relais is bedoeld voor montage in een 60er-UP-doos. Dankzij de vlakke bouwvorm is het goed geschikt voor compacte inbouwsituaties. Bij een lokaal besturing via drukknop is een diepe inbouwdoos zinvol, zodat bedrading en inzet netjes plaats vinden. De besturing kan direct ter plaatse plaatsvinden, als groepsoplossing worden opgebouwd of in een centrale rolluikbesturing geïntegreerd zijn.

• Lokale bediening: Via een geschikte rolluik-wipschakelaar.
• Groepsbesturing: Meerdere aandrijvingen kunnen gezamenlijk worden aangestuurd.
• Centrale besturing: Goed geschikt voor centrale drukknoppen of tijdschakelaars.
• Planningszekerheid: De technische waarden zijn afgestemd op typische 230-V-toepassingen.
• Systeemintegratie: Bijzonder zinvol in het Merten jaloeziebesturingssysteem.

Het Merten rolluik-meervoudige stuurrelais 576398 is een doordachte keuze voor iedereen die twee rolluikmotoren veilig, compact en systeemconform wil aansturen.

Compacte inbouwoplossing voor rolluiken met groeps- en centrale functie

Voor gebruikers met focus op een ruimtebesparende montage biedt het relais een zeer vlakke uitvoering met 22 mm diepte. Het past in een 60er-inbouwdoos en is daarmee geschikt voor veel gangbare inbouwsituaties. Nog meer meerwaarde blijkt uit het flexibele gebruik: de module kan twee rolluikmotoren lokaal, in een groep of via een centrale besturing schakelen. Zo ontstaat een praktisch oplossing voor woonruimtes, kantoren of kleiner utiliteitsgebouwen.

Voor een veilige werking zorgen de scheiding van last- en stuurkring en de gedwongen vergrendeling in beide looprichtingen. De individuele bediening gebeurt via een rolluik-wipschakelaar. Voor centrale functies zijn jaloezie-tijdschakelaars of jaloeziedrukknoppen uit het Merten systeem geschikt. Aanvullend kan het relais worden gecombineerd met passende blindafdekkingen uit meerdere Merten schakelseries, wat de optische integratie in bestaande installaties vergemakkelijkt.
