Thermisch motorbeveiligingsrelais handmatig/reset op afstand – Motortemperatuurmonitor 3RN2011-1BA30 – Siemens – 4047621006680:

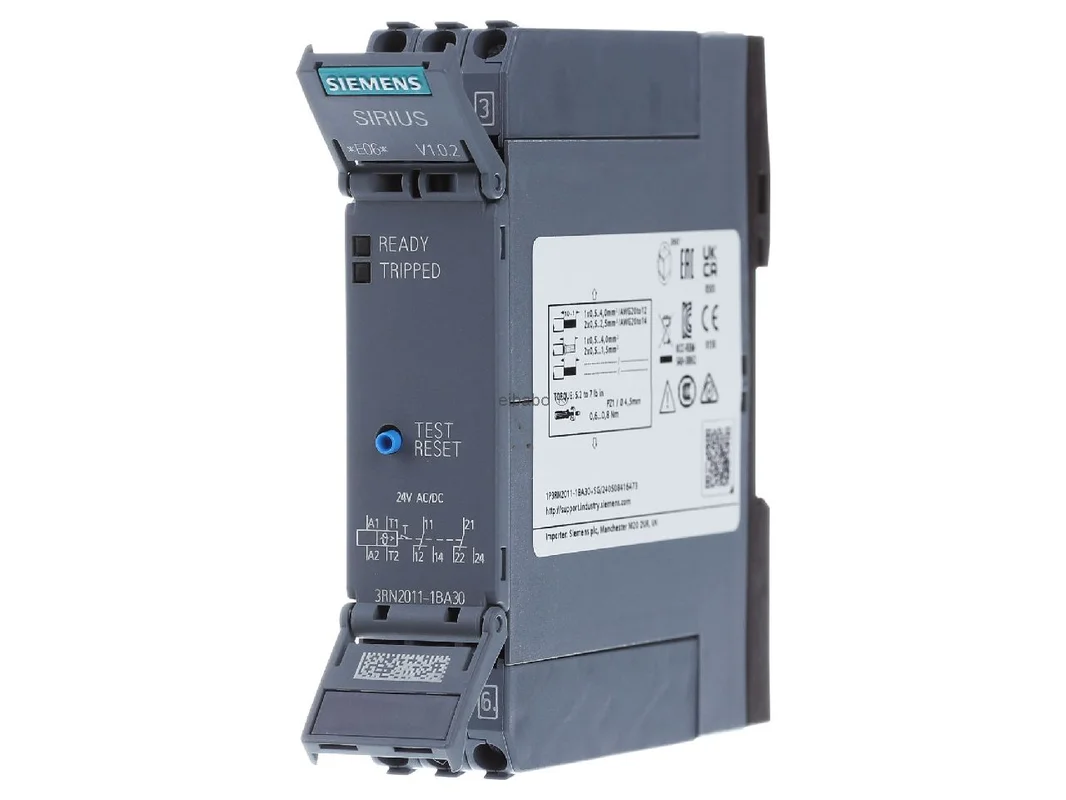

Het Siemens thermistor-motorbeveiligingsrelais 3RN2011-1BA30 is een compact temperatuurrelais voor de veilige bescherming van motoren tegen oververhitting. Het registreert de wikkelingstemperatuur direct via PTC-sensoren en reageert daardoor ook in kritieke belastingssituaties nauwkeurig. De uitvoering met ATEX-goedkeuring, hand- en afstands-RESET en 2 wisselcontacten maakt het apparaat tot een sterke keuze voor industrie, machinebouw en toepassingen in Ex-gebieden.

Nauwkeurige motorbeveiliging met het Siemens thermistor-motorbeveiligingsrelais 3RN2011-1BA30

In tegenstelling tot puur stroomafhankelijke beveiligingsapparaten meet dit relais de temperatuur daar waar deze ontstaat: direct in de motorwikkeling. Dat verhoogt de veiligheid bij zware aanloop, rembedrijf, frequent schakelen of bij te laag koeling. Twee leds voor READY en TRIPPED zorgen voor een duidelijke statusweergave. De galvanisch scheiding, de geïntegreerde test- en RESET-toets en de bewaking van draadbreuk en kortsluiting verhogen de bedrijfszekerheid in het dagelijks gebruik merkbaar.

Producthighlights voordelen

• Directe temperatuurregistratie: Beveiliging van de motor via PTC-sensoren direct op de wikkeling.
• Hoge bedrijfszekerheid: Met draadbreuk- en kortsluitbewaking in het sensorcircuit.
• ATEX-goedkeuring: Geschikt voor toepassingen in gas- of stofgevaarlijke gebieden.
• Hand- en afstands-RESET: Flexibele reset voor lokaal en extern bedieningsconcepten.
• 2 wisselcontacten: Praktisch voor melding, uitschakeling of integratie in besturingen.
• Duidelijke diagnose: Twee leds tonen direct de bedrijfs- en uitschakelstatus.
• Galvanische scheiding: Ondersteunt een veilige signaalscheiding in het systeem.
• Compacte bouwvorm: Slanke behuizing van 22,5 mm voor ruimtebesparende montage.
• Schroefaansluiting: Beproefde aansluittechniek voor veel industriële installaties.
• Zonder parametrering: In combinatie met PTC-sensoren direct bruikbaar.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Siemens
Artikelnaam	Thermistor-motorbeveiligingsrelais
Artikelnummer van fabrikant	3RN2011-1BA30
Bestelnummer zonder scheidingsstreepjes	3RN20111BA30
EAN	4047621006680
Catalogus	Temperatuurbewakingsrelais
Serie	SIRIUS 3RN2
Uitvoering	Standaard-evaluatieapparaat
Voedingsspanning	AC/DC 24 V
Contacttype	2 wisselcontacten
Reset-type	Hand/afstands-RESET
Aansluittype	Schroefaansluiting
Behuizingsbreedte	22,5 mm
Statusweergave	2 leds, READY/TRIPPED
Bijzondere functies	galvanische scheiding, test-/RESET-toets
Bewakingsfuncties	draadbreukbewaking, kortsluitbewaking
Beveiligingsfunctie	directe temperatuurmeting via PTC-sensoren
Goedkeuring	ATEX
Beschermingsgraad	IP20
Vermogensverlies	ca. 1,2 W
Isolatiespanning	300 V
Stootspanningsvastheid	4 kV
Mechanische levensduur	typisch 10.000.000 schakelcycli
Bedrijfstemperatuur	-25 tot +60 °C

Voordelen, systeemvergelijking en passende alternatieven voor industriële motortemperatuurbewaking

Het Siemens thermistor-motorbeveiligingsrelais 3RN2011-1BA30 is bijzonder geschikt voor motoren waarbij een zuivere stroombewaking niet volstaat. Dat geldt bijvoorbeeld bij zware aanloop, frequente start-stopcycli, rembedrijf of bij beperkte koeling. Door de directe evaluatie van PTC-sensoren wordt de werkelijke thermische belasting van de motor geregistreerd. Dat kan foutieve uitschakelingen verminderen en helpt om reserves in de aandrijving beter te benutten.

• Voor kritische belastingsprofielen: Zeer geschikt voor motoren met hoge thermische dynamiek.
• Voor Ex-zones: De ATEX-uitvoering breidt de inzet in gevoelige gebieden uit.
• Voor duidelijke diagnose: Leds en testfunctie vergemakkelijken service en onderhoud.
• Voor veilige bedrading: Fouten in het sensorcircuit worden actief herkend.
• Voor normgerichte installatieconcepten: Goede keuze bij hoge eisen aan beveiliging en signaalscheiding.

Binnen de Siemens SIRIUS 3RN2-serie zijn er vergelijkbare apparaten met een afwijkende uitrusting. Varianten zonder ATEX zijn eerder geschikt voor standaardgebieden zonder Ex-eis. modellen met auto-RESET zijn zinvol wanneer een automatisch herstart is toegestaan. Uitvoeringen met veerklemtechniek kunnen voordelen bieden bij snelle montage. Apparaten met één sensorcircuit zijn vaak de passende keuze voor eenvoudigere motorbeveiligingstaken, terwijl ander varianten met uitgebreidere opbouw voor meer specifieke concepten zijn ontworpen.

Vergeleken met klassieke overbelastingsrelais van dezelfde fabrikant ligt de nadruk hier duidelijk op echte temperatuurbewaking in plaats van op een indirecte stroombeoordeling. Dat is vooral voordelig wanneer de motortemperatuur niet zuiver uit het stroombeeld kan worden afgeleid. Ten opzichte van eenvoudigere thermistorrelais zonder draadbreuk- of kortsluitbewaking biedt deze uitvoering een plus aan diagnose en uitvalzekerheid.

Vergelijkbare oplossingen van ander fabrikanten zijn, afhankelijk van de installatie, eveneens op de markt te vinden. Daartoe behoren bijvoorbeeld thermistorrelais van Phoenix Contact, Eaton of Schneider Electric. Belangrijke verschillen liggen meestal in het type aansluiting, in de Ex-vrijgave, in het aantal contacten, in de resetlogica en in de omvang van de diagnose. Voor vervanging in bestaande Siemens-omgevingen is dit model vooral interessant wanneer een hoge systeemverwantschap met de SIRIUS-serie gewenst is.

Krachtige temperatuurbewaking voor motoren en Ex-gebieden

Dit temperatuurbewakingsrelais is ontwikkeld voor de doeltreffende bescherming van motoren tegen oververhitting en overtuigt door directe meting van de wikkelingstemperatuur. Dat biedt duidelijke voordelen in toepassingen waarin motoren onder ongebruikelijke omstandigheden werken. Daartoe behoren zware aanloop, rembedrijf, frequent schakelen of laag koelwerking. In plaats van de motor uit voorzorg groter te dimensioneren, kan de werkelijke thermische belasting gericht worden bewaakt.

De SIRIUS 3RN2-serie is ontworpen voor een eenvoudig en betrouwbaar gebruik met PTC-sensoren. Parametrering is daarvoor niet nodig. Dat bespaart tijd bij de inbedrijfname en verminderd mogelijke invoerfouten. De compacte bouwvorm, aanraakveilige uitvoering en robuuste geschiktheid voor industriële omgevingen ondersteunen de inzet in veel machines en schakelkasten.

Extra meerwaarde bieden de duidelijke led-diagnose, de geïntegreerde test- en RESET-toets en de wereldwijde toepasbaarheid dankzij de brede goedkeuringsbasis van de serie. Binnen de 3RN2-serie profiteren gebruikers bovendien van een uniform accessoireconcept dat selectie, projectering en voorraadbeheer vereenvoudigt. Daarmee is het relais een doordachte oplossing voor moderne, praktijkgerichte motorbeveiliging.
