Timer 2-kanaals S2U12DDX-UC – Eltako – 23200901 – 4010312603208:

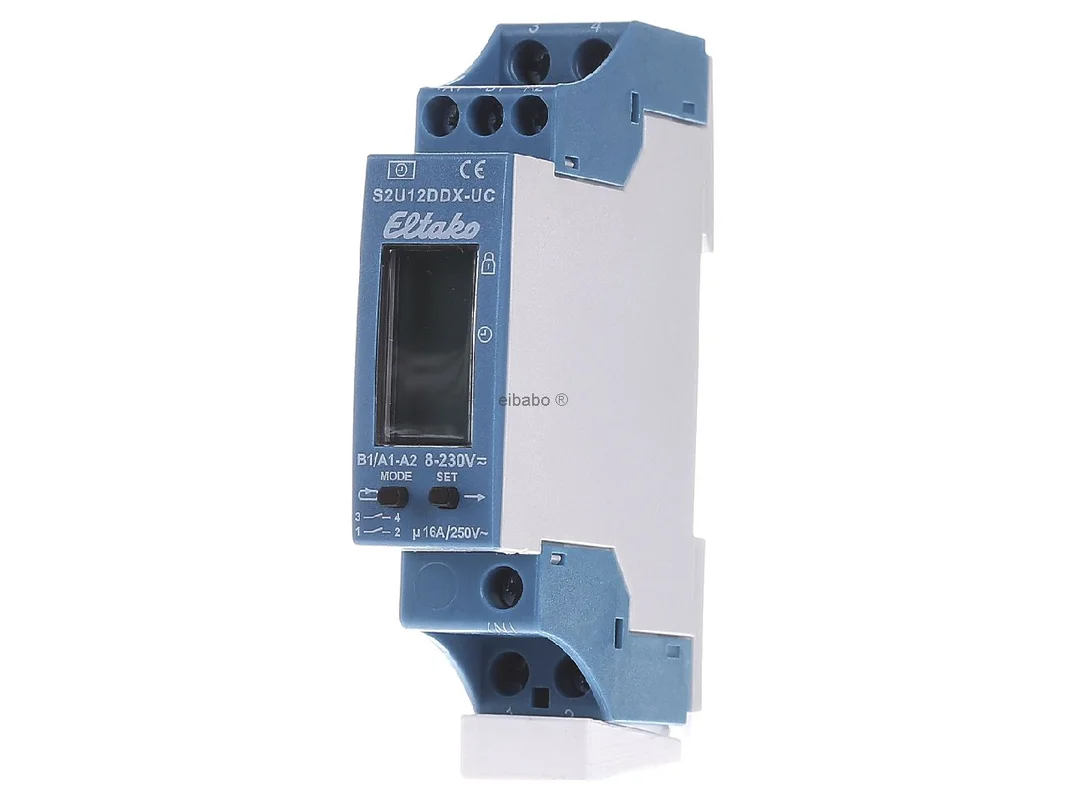

De Eltako digitale schakelklok 2-kanaals potentiaalvrij 16A 250V AC met Astro-functie en distoneelstuk S2U12DDX-UC 23200901 is een compacte verdeelschakelklok voor de nauwkeurige tijdsturing van verlichting, elektrische verbruikers en centrale schakeltaken. Twee afzonderlijk aanstuurbare kanalen, potentiaalvrije maakcontacten, een verlicht distoneelstuk en de geïntegreerde Astro-functie maken hem tot een krachtige oplossing voor woningbouw, utiliteitsbouw en moderne elektrische verdeelinrichtingen.

Digitale 2-kanaals schakelklok voor slimme tijdsturing op DIN-rail

Deze digitale schakelklok combineert hoog schakelvermogen met flexibele programmering en een zeer laag eigenverbruik. Hij is geschikt voor toepassingen waarbij belastingen op vaste tijden, bij zonsopgang en zonsondergang of via impuls moeten worden geschakeld. Door de vrije verdeling van de geheugenplaatsen over beide kanalen blijft de planning ook bij complexe scenario’s overzichtelijk en efficiënt.

Producthighlights voordelen

• Twee onafhankelijke kanalen: Ideaal voor de gescheiden besturing van twee stroomkringen of functiegroepen.
• Potentiaalvrije maakcontacten: Veelzijdig inzetbaar in besturingen, lichtinstallaties en gebouwtechniek.
• 16 A schakelvermogen: Hoge belastbaarheid voor veel klassieke schakeltaken in de verdeling.
• Astro-functie: Automatisch schakelen op basis van zonsopgang en zonsondergang zonder voortdurend bijstellen.
• Vrije geheugenverdeling: Tot 60 schakelpunten kunnen naar behoefte over beide kanalen worden verdeeld.
• impulsfunctie: Geschikt voor korte stuurimpulsen met een duur van 2 seconden.
• Automatische zomer-/wintertijd: Bespaart tijd bij de seizoensgebonden omschakeling.
• Distoneelstukverlichting: Goede afleesbaarheid bij het parametreren in de schakelkast.
• Zeer gering stand-by-verlies: Efficiënt in continu bedrijf.
• Centrale besturing met prioriteit: Externe ingang voor centraal AAN of UIT in automatische modus.
• DX-technologie: Vermindert bij passende bedrading de slijtage door schakelen op de nuldoorgang.
• Bistabiel relais: Geen spoelverliesvermogen in ingeschakelde toestand en daardoor geen extra opwarming.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Eltako
Artikelnaam	Eltako digitale schakelklok 2-kanaals potentiaalvrij 16A 250V AC met Astro-functie en distoneelstuk S2U12DDX-UC 23200901
Artikelnummer fabrikant	23200901
Model	S2U12DDX-UC
EAN	4010312603208
Catalogus	Digitale verdeelschakelklok
Producttype	Digitale 2-kanaals verdeelschakelklok
Montagewijze	DIN-rail, draagrail DIN-EN 60715 TH35
Breedte	18 mm
Diepte	58 mm
Breedte in module-eenheden	1
Aantal kanalen	2
Contactuitvoering	1+1 maakcontact, potentiaalvrij
Nominale schakelstroom bij 250 V AC	16 A
Voedingsspanning	8 tot 230 V AC/DC
Frequentie	50 Hz
Weekprogramma	ja
Astro-programma	ja
Willekeurig programma	ja
Automatische zomer-/wintertijd	ja
Distoneelstuk	met tekstgeleiding en verlichting
Aantal geheugenplaatsen	60
Kortste schakeltijd	1 minuut
impulstijd	2 seconden
Gangreserve	ca. 480 uur
Externe stuuringang	ja, voor centraal AAN of UIT met prioriteit
230 V ledlampen	tot 600 W
Gloeilampbelasting	tot 2000 W
Beschermingsgraad	IP20
Temperatuur op de inbouwplaats	-20 °C tot +50 °C

Meer controle over licht, belasting en centrale commando’s in de verdeling

De Eltako digitale schakelklok 2-kanaals potentiaalvrij 16A 250V AC met Astro-functie en distoneelstuk S2U12DDX-UC 23200901 is bijzonder geschikt voor lichtsturing, etalageverlichting, buitenverlichting, trappenhuiszones, reclame-installaties en voor tijdgestuurde vrijgaven in de gebouwautomatisering. De Astro-functie vermindert de onderhoudsinspanning, omdat schakeltijden worden afgestemd op het daglicht. In de praktijk is dat ideaal voor gevelverlichting, binnenplaatsverlichting of entreegebieden.

• Praktisch voordeel Astro: Geen voortdurend aanpassen aan seizoenen of wisselende schemering.
• Praktisch voordeel 2-kanaals: Twee gescheiden schakeltaken in slechts één smal modulair inbouwapparaat.
• Praktisch voordeel centrale besturing: Overkoepelende AAN- of UIT-commando’s kunnen netjes worden geïntegreerd.
• Praktisch voordeel willekeurige modus: Schakeltijden worden licht gevarieerd, wat nuttig kan zijn bij aanwezigheidssimulatie.
• Praktisch voordeel DX: Bij 230 V AC kan de contactslijtage door schakelen op de nuldoorgang duidelijk afnemen.

Vergeleken met eenvoudigere Eltako tijdschakelklokken zonder Astro-functie biedt dit model meer comfort bij buitentoepassingen en een betere aanpassing aan het natuurlijke dagverloop. Ten opzichte van puur eenkanaals varianten maakt het de gescheiden besturing van twee belastingen mogelijk, bijvoorbeeld buitenverlichting en reclameverlichting. Vergeleken met jaarprogrammaklokken ligt de focus hier op efficiënte week- en Astro-sturing met eenvoudige bediening en compacte bouwvorm.

Bij vergelijkbare producten van andere fabrikanten zijn afhankelijk van het toepassingsprofiel verschillen te zien: Theben TR 622 top3 biedt in veel uitvoeringen eveneens twee kanalen en potentiaalvrije contacten, maar heeft meestal meer module-eenheden nodig. Intermatic- of Grässlin-apparaten in dezelfde klasse gebruiken deels andere menunavigatie, afwijkende geheugenlogica of andere contacttypen. Voor smalle verdelingen is de zeer slanke bouwvorm van dit model een duidelijk voordeel, terwijl bredere alternatieven vaak meer ruimte voor extra functies inplannen.

Bediening, programmaopties en nuttige extra functies in het dagelijks gebruik

De schakelklok kan via MODE en SET direct op het apparaat worden ingesteld. Na het aansluiten van de voeding kan een distoneelstuktaal worden gekozen. Beschikbaar zijn Duits, Engels, Frans, Italiaans en Spaans. Daardoor wordt de ingebruikname in verschillende projecten en teams vergemakkelijkt.

Voor de tijdsturing zijn meerdere bedrijfsmodi beschikbaar. Elke geheugenplaats kan als klassieke AAN-tijd, als UIT-tijd, als Astro-schakeling of als impuls worden gebruikt. De Astro-tijd kan met maximaal ±2 uur worden verschoven. Aanvullend is een seizoenscorrectie rond de zomer- en winterzonnewende mogelijk. Zo kan het schakelgedrag nog nauwkeuriger aan locatie en gebruik worden aangepast.

• Locatiegebonden Astro-sturing: Breedtegraad, lengtegraad en tijdzone zijn instelbaar.
• Handmatige schakeling met prioriteit: Omschakeling per kanaal naar automatisch, AAN of UIT.
• Automatische terugkeer: Na korte tijd springt de weergave vanzelf terug naar de normale weergave.
• Toetsvergrendeling: Bescherming tegen onbedoelde wijzigingen tijdens bedrijf.
• Verlicht distoneelstuk: Activeert bij bediening en verbetert de leesbaarheid.

De uitvoering met bistabiel relais helpt om het vermogensverlies laag te houden. Dat is vooral in dicht bezette verdelingen een pluspunt. De combinatie van laag eigenverbruik, compact formaat en veelzijdige programmering maakt het apparaat tot een doordachte keuze voor duurzame en economische tijdsturingen.

Toepassingsgebieden

• Buitenverlichting: Tijd- en schemeringsnabije sturing van binnenplaats-, pad- en gevelverlichting.
• Etalages en reclame: Twee kanalen voor gedifferentieerde lichtscènes en bedrijfstijden.
• Gebouwtechniek: Geschikt voor centrale schakeltaken in woon- en utiliteitsgebouwen.
• Aanwezigheidssimulatie: Met willekeurige functie voor licht verschoven schakeltijden.
• Stuurimpulsen: Bruikbaar voor korte activeringsfuncties in de installatieomgeving.
• Modernisering: Geschikt voor ruimtebesparende retrofit op DIN-rail.

Deze digitale Eltako schakelklok is een krachtige keuze voor iedereen die een smalle, belastbare en flexibel programmeerbare 2-kanaals oplossing met Astro-functie, potentiaalvrije contacten en hoge praktische bruikbaarheid in de elektrische verdeling zoekt.
