Transformatormeter RS485 – Transformator kilowattuurmeter 1A B24 112-100 – ABB – 2CMA100178R1000 – 7392696001786:

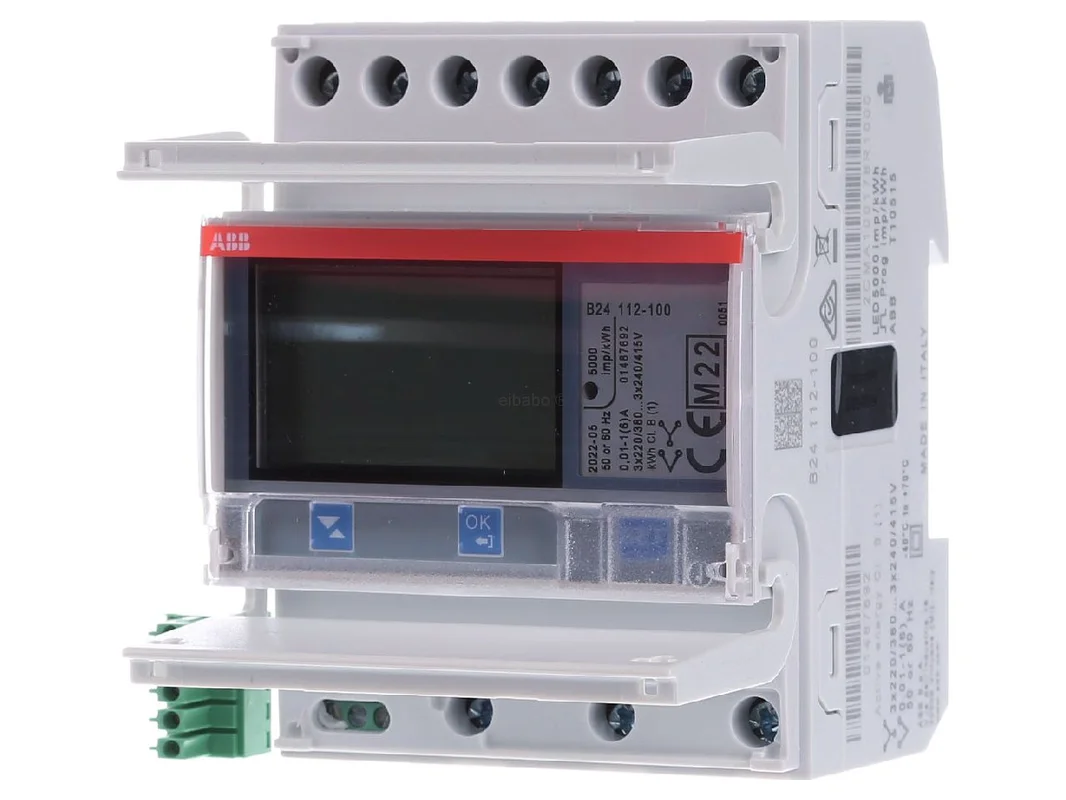

De ABB energiemeter B24 112-100 is een nauwkeurige oplossing voor het registreren van actieve energie in driefasige netten. Het apparaat is ontworpen voor gebruik in driegeleider- en viergeleidersystemen en wordt aangesloten via stroomtransformatoren. Daarmee is het ideaal voor tussenmeters, energiemonitoring en een nauwkeurige verbruiksregistratie in woningbouw, utiliteitsbouw en bedrijfsomgevingen.

Nauwkeurige energiegegevens voor driefasige netten met Modbus en MID

De meter registreert niet alleen de actieve energie, maar stelt ook belangrijke meetwaarden voor het lopende bedrijf beschikbaar. Via het goed afleesbare distoneelstuk kunnen vermogens, stromen, spanningen tussen de fasen en ten opzichte van de nulleider en de frequentie eenvoudig worden gecontroleerd. De communicatie verloopt via RS485 met Modbus RTU. Daarnaast is een infraroodinterface voorzien voor de aansluiting van een KNX-module. Zo vormt de meter een sterke basis voor transparante energiegegevens in moderne installaties.

Producthighlights voordelen

• Driefasige meting: Geschikt voor drie- en viergeleidernetwerken in woningbouw en bedrijfsomgevingen.
• Stroomtransformatoraansluiting: Ideaal voor toepassingen met indirecte meting via CT.
• Modbus RTU via RS485: Eenvoudige integratie in besturingstechniek, monitoring en gebouwautomatisering.
• MID-conform: Ontworpen voor normconforme en betrouwbare energieregistratie.
• Veel meetwaarden: Weergave van actieve energie, vermogen, stroom, spanning en frequentie per fase en totaal.
• Pulsuitgang: Praktisch voor het doorgeven van telpulsen of eenvoudige evaluaties.
• Compacte bouwvorm: Geschikt voor montage op de DIN-rail in de verdeler.
• IEC-goedkeuring: Voor professioneel gebruik in normconforme installaties.

Intelligente meettechniek voor transparante energiestromen

• Onderverdeling: Nauwkeurige registratie van afzonderlijke stroomkringen of zones in gebouwen.
• Belastingsoverzicht: Fase voor fase kunnen stromen en spanningen snel worden gecontroleerd.
• Energiecontrole: Verbruiksgegevens kunnen naar bovenliggende systemen worden overgedragen.
• Modernisering: Zeer geschikt voor bestaande installaties met stroomtransformatorconcept.
• Gebouwautomatisering: Zinvolle basis voor visualisatie, trendanalyse en alarmering.
• Technische ruimtes: Goed geschikt voor schakelkasten in utiliteitsbouw, industriegerelateerde omgevingen en technische centrales.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	ABB energiemeter 3-fasig Modbus RS485 stroomtransformatoraansluiting 1A MID 4-polig DIN-rail B24 112-100 2CMA100178R1000
EAN	7392696001786
Catalogus	Elektriciteitsmeter
Serie	ABB B24
Meettype	Driefasige actieve-energiemeter
Netvorm	Driegeleider- of viergeleider-draaistroomnet
Aansluittype	Stroomtransformatoraansluiting, configureerbare transformatorverhouding
Nominale stroom	1 A
Maximale stroom	tot 6 A
Aantal polen	4-polig
Nauwkeurigheid	Actieve energie klasse 1, MID klasse B
Distoneelstuk	Verlicht distoneelstuk met maximaal 7 cijfers
Weergegeven waarden	Actieve energie, vermogens, stromen, spanningen L-L en L-N, frequentie
Communicatie	RS485 met Modbus RTU
Aanvullende interface	Infraroodinterface voor de aansluiting van een KNX-module
Uitgang	Pulsuitgang, afhankelijk van de parametrering ook voor alarm bruikbaar
Tarieftype	Enkeltarief
Frequentie	50 / 60 Hz
Montagetype	DIN-rail
Inbouwbreedte	4 DIN-modules
Beschermingsgraad	IP20
Goedkeuringen	IEC-goedgekeurd, MID getest en geverifieerd
Toepassingsgebied	Woningbouw, utiliteitsbouw, tussenmeters, energiemonitoring

Efficiënte verbruiksregistratie en slimme integratie in de gebouwautomatisering

De ABB energiemeter B24 112-100 overtuigt overal waar betrouwbare energiegegevens in een driefasig net nodig zijn. Door de stroomtransformatoraansluiting is dit model bijzonder geschikt voor professionele meetconcepten in onderverdelingen, technische centrales en bedrijfsinstallaties. De combinatie van lokaal distoneelstuk, Modbus-communicatie en pulsuitgang zorgt voor een hoge flexibiliteit bij planning, gebruik en evaluatie.

In de praktijk profiteren planners en exploitanten van de duidelijke weergave van de belangrijkste netwaarden. Dit vergemakkelijkt de controle van belastingen, de analyse van fase-onbalans en de voortdurende bewaking van het energieverbruik. Dankzij de MID-uitvoering is de meter bovendien een sterke keuze voor toepassingen waarbij een normconforme verbruiksregistratie vereist is.

• Nauwkeurige registratie van de actieve energie in drie fasen met goede afleesbaarheid direct op het apparaat.
• Geschikt voor stroomtransformatorconcepten in grotere verdeelinrichtingen en professionele installaties.
• Modbus RTU via RS485 vergemakkelijkt de aansluiting op PLC, EMS, GBS en visualisatie.
• Aanvullende infraroodinterface vormt een praktische basis voor KNX-gerelateerde toepassingen.
• Meetwaarden per fase en als som helpen bij diagnose, optimalisatie en belastingcontrole.
• Pulsuitgang ondersteunt eenvoudige doorgifte van verbruikswaarden aan systemen van derden.
• Compacte bouwvorm voor een nette integratie op de DIN-rail.

Binnen de ABB B-serie richt dit model zich duidelijk op toepassingen met stroomtransformatoraansluiting en communicatiebehoefte. Ten opzichte van direct metende varianten van dezelfde productreeks is de B24 112-100 de betere keuze wanneer hogere installatiestromen via externe transformatoren moeten worden geregistreerd of wanneer in bestaande installaties al transformatoren aanwezig zijn.

In vergelijking met eenvoudigere ABB-meters zonder veldbus biedt het apparaat met RS485 en Modbus RTU duidelijk meer mogelijkheden voor besturingssystemen, monitoring en automatische gegevensregistratie. Modellen zonder MID zijn eerder geschikt voor puur interne trends, terwijl deze uitvoering is ontworpen voor veeleisendere en normgerichte meettaken.

Direct metende ABB-energiemeters worden vaak ingezet in kleinere onderverdelingen of bij beperkte stroomwaarden. De B24 112-100 is daarentegen ontworpen voor indirecte meting via stroomtransformatoren en past daardoor beter bij hoofd- en onderverdelingen in bedrijfsomgevingen met een professionele meetstructuur.

ABB-varianten zonder KNX-gerelateerde aansluiting via infrarood richten zich eerder op klassieke metergegevens voor Modbus of puls. Dit model is interessant voor projecten waarbij naast Modbus ook een latere integratie in een KNX-omgeving gepland is. Dat maakt de meter bijzonder aantrekkelijk voor moderne gebouwen met een gemengde automatiseringsstructuur.

Vergelijkbare oplossingen worden bijvoorbeeld aangeboden door Siemens, Schneider Electric en Janitza. Siemens zet bij vergelijkbare driefasenmeters vaak in op robuuste integratie in industriële automatiseringsomgevingen. Schneider Electric scoort vaak met sterke integratie in energiemanagement en gebouwtechniek. Janitza is vooral sterk waar naast energiemonitoring ook diepgaande netbewaking gevraagd is.

Het wezenlijke verschil ligt meestal in het toepassingsaccent. Terwijl de ABB-meter een uitgebalanceerde mix biedt van MID-conforme registratie, compacte bouwvorm en Modbus-communicatie, richten sommige alternatieven zich sterker op pure industrie, uitgebreide power-quality-analyse of fabrikantspecifieke platforms. Voor klassieke tussenmetertaken met een nette veldbusaansluiting is ABB hier zeer praktijkgericht opgesteld.

Voor KNX-projecten vindt de integratie van deze meter in de praktijk meestal plaats via een passende KNX-module op de infraroodinterface of via een bovenliggende gateway-aanpak. In ETS moet eerst worden vastgesteld welke waarden echt nodig zijn, bijvoorbeeld totale energie, vermogen per fase of de netfrequentie. Zo blijft de groepsadresstructuur slank en goed onderhoudbaar.

Praktisch is een scheiding naar functie: energieobjecten voor trend en visualisatie, vermogensobjecten voor loadmanagement en alarmobjecten voor grenswaardemeldingen. Een typisch voorbeeld is de bewaking van het totale vermogen van een werkplaats. Stijgt de waarde boven een gedefinieerde grens, dan kan in ETS een schakelactor tijdelijk een niet-kritische belasting uitschakelen.

Even zinvol is de gescheiden weergave van de fasestromen in een visualisatie. Zo kunnen onzuivere lastverdelingen vroegtijdig worden herkend. Voor een kantoorgebouw kan bijvoorbeeld de totale actieve energie cyclisch naar een visualisatie worden gestuurd, terwijl het actuele vermogen alleen bij waardeverandering wordt overgedragen. Dat vermindert de busbelasting en zorgt voor rustig systeemgedrag.

Met de ABB energiemeter B24 112-100 krijgt u een doordachte oplossing voor nauwkeurige verbruiksregistratie in driefasige installaties. Het apparaat combineert normconforme meettechniek, een duidelijke weergave en sterke communicatieopties in een compacte vorm voor de schakelkast.

Of het nu gaat om tussenmeters, energiemonitoring of de integratie in moderne gebouwautomatisering: deze ABB-meter levert betrouwbare gegevens als basis voor betere beslissingen. Wie energiestromen veilig wil registreren en professioneel wil analyseren, kiest hier voor een sterke en toekomstbestendige oplossing.
