Description

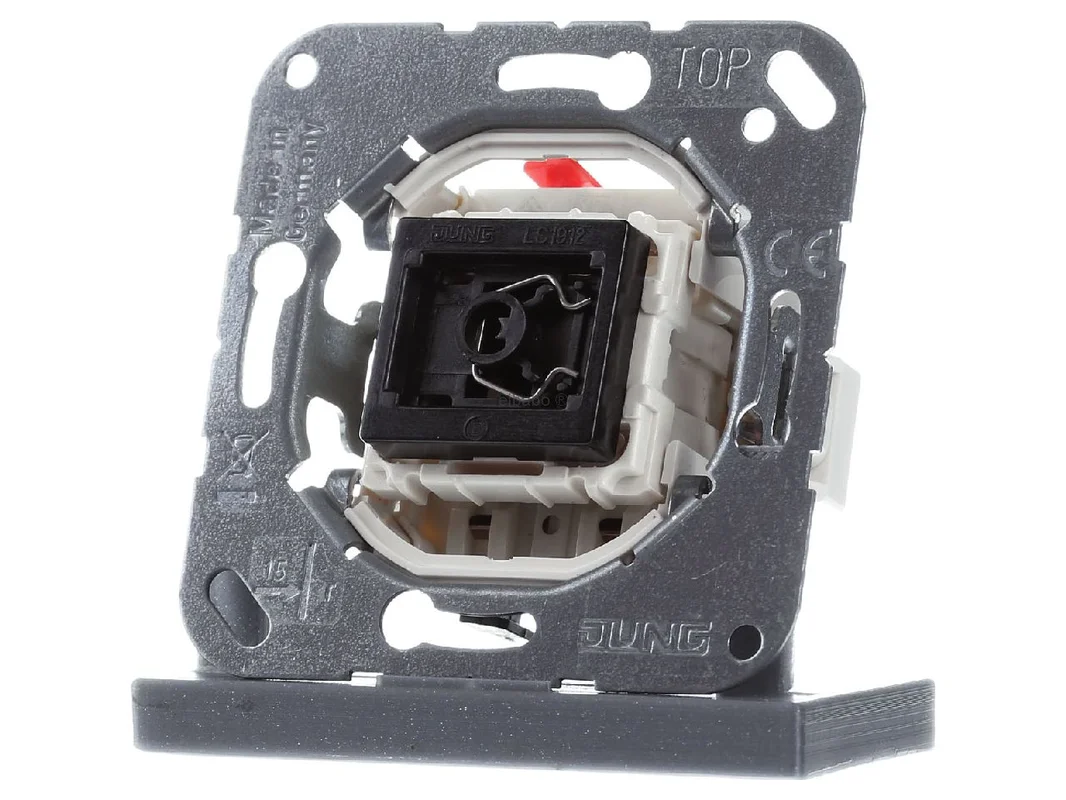

Tuimelschakelaar 10 AX 250 V – 3-standenschakelaar (wisselschakelaar) K 506 EU – Jung – 4011377175013:

De JUNG tuimelschakelaar universeel eenpolig of wisselschakelaar K 506 EU is een hoogwaardige schakelaarinzet voor de moderne inbouwinstallatie. Als basiselement voor passende afdekkingen met tuimelhefboom is dit model geschikt voor klassieke aan- en uitschakelingen evenals voor wisselschakelingen. De robuuste uitvoering, de precieze mechaniek en de beproefde JUNG-kwaliteit maken hem tot een sterke keuze voor woningbouw, utiliteitsbouw en renovatie.

Precieze schakeltechniek voor moderne elektrisch installatie

De JUNG K 506 EU is ontworpen voor toepassingen waarbij een duidelijke functie, nette montage en hoge pasnauwkeurigheid vereist zijn. De schakelaar werkt als universeel eenpolige of wisselschakelaar en biedt daarmee flexibele toepassingsmogelijkheden in veel installatieconcepten. Door de schroefbevestiging zit de inzet stabiel in de doos. De veerklemmen maken de snelle aansluiting van massieve geleiders tot 2,5 mm² mogelijk en ondersteunen een vlotte, veilige bedrading in het dagelijkse werk van de elektrotechniek.

Producthighlights voordelen

• Universeel inzetbaar: Te gebruiken als eenpolige schakelaar of als wisselschakelaar.
• Merkkwaliteit van JUNG: Nette afwerking en betrouwbare schakelfunctie.
• Geschikt voor inbouw: Ideaal voor klassieke installaties in woning- en utiliteitsbouw.
• Veerklemmen: Snelle aansluiting van massieve geleiders tot 2,5 mm².
• Schroefbevestiging: Stabiele bevestiging van de inzet in de inbouwdoos.
• Zonder bevestigingsklauwen: Geschikt voor installaties waarbij schroefmontage gewenst is.
• Optioneel verlicht: In UIT-stand kan een oriëntatieverlichting worden gebruikt.
• Beproefde normbasis: Verbindingsklemmen volgens DIN VDE 0632 en EN 60669.
• Geschikt voor tuimelhefboom-afdekkingen: Ontwikkeld voor compatibele afdekkingen uit het JUNG-systeem.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	JUNG
Artikelnummer	K 506 EU
EAN	4011377175013
Catalogus	Installatieschakelaars
Producttype	Tuimelschakelaar-inzet
Uitvoering	universeel eenpolig of wisselschakelaar
Schakelingstype	Uit-wissel
Bedieningswijze	Tuimelhefboom
Samenstelling	Basiselement
Montagetype	Inbouw
Bevestigingstype	Schroefbevestiging
Bevestigingsklauwen	nee
Aansluittype	Veerklem / steekklem
Geschikt voor geleiders	massieve geleiders tot 2,5 mm²
Nominale spanning	250 V
Nominale stroom	10 AX
Verlichting	optioneel
Verlichtingsfunctie	Oriëntatielicht in UIT-stand mogelijk
Beschermingsgraad	IP20 / IP2X
Halogeenvrij	ja
Apparaatbreedte	71 mm
Apparaathoogte	71 mm
Inbouwdiepte	25 mm

Montage, compatibiliteit en zinvolle alternatieven

De JUNG K 506 EU is aan te bevelen overal waar een klassieke tuimelschakelaar-uitstraling met moderne inzettechniek gevraagd is. In vergelijking met veel standaard wipschakelaar-inzetten van de fabrikant richt dit model zich specifiek op toepassingen met tuimelhefboom-afdekkingen. Dat maakt hem de passende keuze voor projecten waarbij naast de functie ook de bijzondere vormgeving belangrijk is.

• Voordeel in de praktijk: Snelle bedrading dankzij veerklemmen voor massieve geleiders.
• Stabiele inbouw: Schroefbevestiging zorgt voor een stevige bevestiging in de inbouwdoos.
• Flexibel gebruik: Inzetbaar voor eenpolige schakelingen en wisselschakelingen.
• Nette systeemoplossing: Ontworpen voor passende JUNG-afdekkingen met tuimelhefboom.

Binnen het JUNG-programma onderscheidt de K 506 EU zich van klassieke wipschakelaars zoals de 506 U vooral door het bedoelde gebruik met tuimelhefboom-afdekkingen. Functioneel zijn beide geschikt voor uit- en wisselschakelingen, maar optisch en in de systeemopbouw is de K 506 EU afgestemd op de speciale tuimelschakelaar-lijn. Ten opzichte van eenvoudige uitschakelaars uit het JUNG-assortiment biedt de uit-wisselfunctie meer flexibiliteit bij de planning, omdat lichtkringen ook vanaf twee plaatsen geschakeld kunnen worden.

Vergelijkbare producten van ander bekende fabrikanten zijn bijvoorbeeld inzetten van Gira, Busch-Jaeger of Merten op het gebied van uit- en wisselschakelaars. Deze modellen vervullen vaak vergelijkbare basisfuncties voor inbouwmontage, maar verschillen in designlijnen, compatibiliteit met afdekkingen, klemtechniek en systeemmaten. Voor een nette combinatie moet daarom altijd worden gelet op de betreft schakelaarserie van de fabrikant, omdat afdekkingen en inzetten meestal niet systeemoverstijgend compatibel zijn.

Aansluitcomfort, normreferentie en inbouwaanwijzingen

De JUNG K 506 EU overtuigt met een praktijkgerichte uitrusting voor vakkundige inbouw. Veerklemmen voor massieve geleiders tot 2,5 mm² vergemakkelijken de installatie en besparen tijd bij nieuwinstallatie of modernisering. De verbindingsklemmen voldoen aan DIN VDE 0632 en EN 60669. Door de uitvoering zonder bevestigingsklauwen is de inzet bedoeld voor schroefbevestiging. Voor de inbouw moet de inbouwdoos een binnenmaat met een diepte van minimaal 43 mm hebben. De inzet is ontworpen voor afdekkingen met tuimelhefboom van de passende art.nr.-reeksen ..12-0.., ..12-200.. en ..12-20… Daarmee is deze schakelaar bijzonder geschikt voor stijlvolle schakelaaroplossingen met duidelijke mechaniek, hoogwaardige haptiek en zekere systeempassing.

De JUNG tuimelschakelaar K 506 EU is een doordachte oplossing voor veeleisende elektrisch installaties waarbij een klassieke tuimelschakelaar-uitstraling, flexibele schakelfunctie en betrouwbare montagetechniek vereist zijn.
