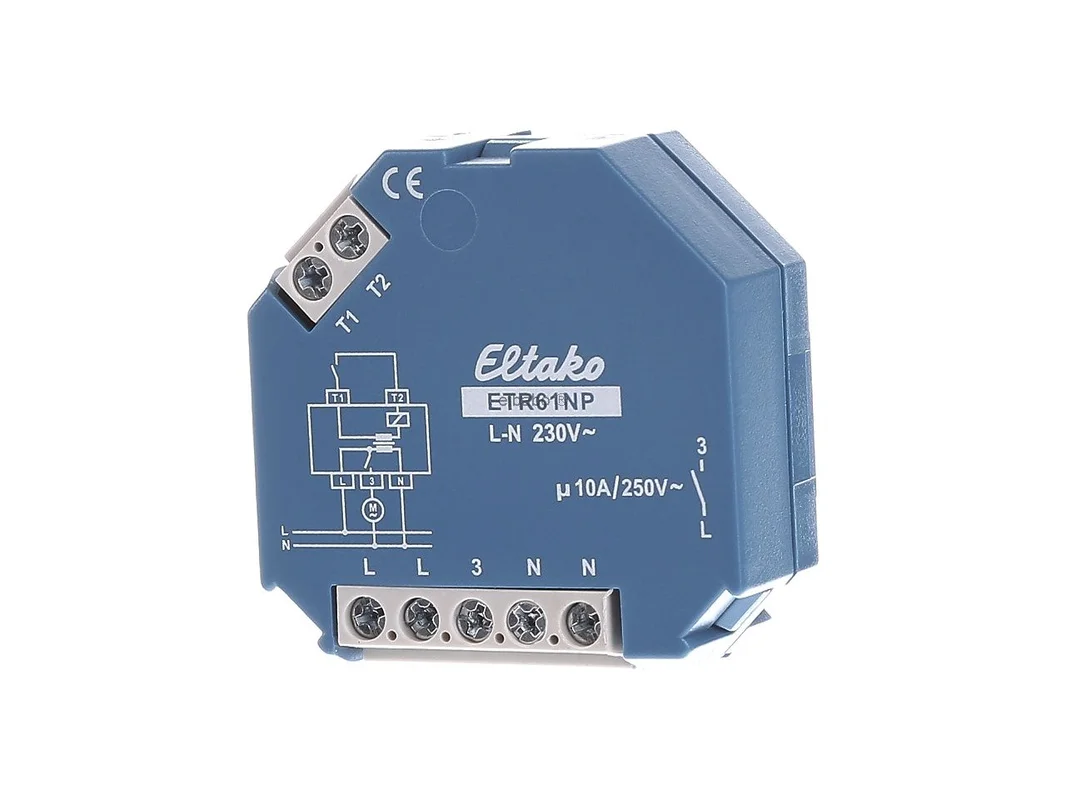

Uitschakelrelais – Installatie relais 230V AC ETR61NP-230V – Eltako – 61100630 – 4010312205488:

Het Eltako scheidingsrelais ETR61NP-230V 61100630 is een compacte oplossing voor de veilige en efficiënte aansturing in de gebouwentechniek. Met 1 maakcontact, 10 A schakelvermogen en 230 V voeding is het relais ideaal voor toepassingen bij jaloezieën, rolluiken en ander elektrisch verbruikers. De moderne hybride techniek verbindt een slijtvaste elektronische aansturing met de hoge belastbaarheid van een speciaal relais en creëert zo een betrouwbare basis voor langdurig gebruik.

Precieze schakeltechniek voor jaloezieën en rolluiken met Eltako scheidingsrelais 1 maakcontact 10A 230V ETR61NP-230V 61100630

Het inbouwapparaat werd ontworpen voor een eenvoudige integratie in bestaande installaties. Dankzij intern opgewekte 24 V DC aan de stuuringang en galvanisch scheiding via een scheidingstransformator is geen extern laagspanningsvoeding nodig. Dat bespaart inspanning bij de planning en vergemakkelijkt een nette uitvoering in moderne besturingen. Twee L-klemmen en twee N-klemmen ondersteunen een snelle bedrading en maken het relais bijzonder praktisch voor de elektrotechnische sector.

Producthighlights voordelen

• Hybride techniek: Verbindt slijtvaste aansturing met hoog schakelvermogen.
• 1 maakcontact niet potentiaalvrij: Geschikt voor gedefinieerde schakeltaken met 10 A bij 250 V AC.
• Voor 230 V voeding: Geschikt voor veel toepassingen in woningbouw en utiliteitsbouw.
• Interne 24 V DC besturing: Geen extern laagspanningsbron nodig.
• Galvanisch gescheiden: Scheidingstransformator zorgt voor PELV-conforme aansturing.
• Eenvoudige montage: Compacte bouwvorm voor inbouwmontage.
• Snelle bedrading: Twee L-klemmen en twee N-klemmen vergemakkelijken de aansluiting.
• Laag stand-by-verlies: Slechts 0,7 watt voor een zuinige continue werking.
• Hoge belastingsreserve: Voor 230 V ledlampen tot 100 W en gloeilampen tot 2000 W.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Eltako
Productnaam	Scheidingsrelais ETR61NP-230V
Artikelnummer fabrikant	61100630
EAN	4010312205488
Catalogus	Scheidingsrelais jaloezie rolluik
Producttype	Scheidingsrelais
Contacttype	1 maakcontact, niet potentiaalvrij
Schakelstroom	10 A
Nominale spanning	250 V AC
Voeding	230 V
Frequentie	50 Hz
Stuuringang	24 V DC, intern opgewekt
Scheiding	galvanisch gescheiden, PELV
Montagetype	Inbouwmontage
Afmetingen	45 x 45 x 18 mm
Klemmen	2 x L, 2 x N
Stand-by-verlies	0,7 W
Led-belasting 230 V	tot 100 W
Gloeilampbelasting	tot 2000 W
Centrale ingang	ja
Nevenpostingang	nee
Aantal aansluitbare motoren	1

Hybride schakeltechniek, montagevoordelen en zinvolle alternatieven

In gebruik overtuigt het relais door een slimme combinatie van compacte bouwvorm, laag eigenverbruik en veilige scheiding in het stuurcircuit. Vooral bij jaloezie- en rolluikbesturingen is de intern opgewekte laagspanning een duidelijk voordeel, omdat geen extra voeding voor de stuuringang hoeft te worden voorzien. Dat bespaart ruimte, verlaagt de bedradingsinspanning en ondersteunt een nette installatie in inbouw- of montagesituaties.

• Meer veiligheid in het stuurcircuit: Galvanische scheiding via scheidingstransformator voor duidelijk gedefinieerde signaalwegen.
• Minder installatie-inspanning: Interne 24 V DC besturing vervangt een afzonderlijke laagspanningsbron.
• Praktische bouwvorm: Platte maat van 18 mm voor krappe inbouwlocaties.
• Goede geschiktheid voor licht en aandrijvingen: Ook bruikbaar voor led-belastingen en klassieke lampen.
• Efficiënt in continue werking: Laag stand-by-verlies ondersteunt een zuinige werking.

Binnen het assortiment van de fabrikant is de ETR61NP-230V+FK een nabije variant. Dit model is gebaseerd op hetzelfde basisprincipe, maar voegt een raamcontact toe. Het is vooral geschikt voor toepassingen waarbij een verbruiker alleen bij een open raam moet worden vrijgegeven. Wie deze extra functie niet nodig heeft, is met de ETR61NP-230V meestal doelgerichter en economischer uit.

Een ander vergelijkbaar model is de ETR61-230V. In tegenstelling tot de NP-uitvoering is bij deze variant afhankelijk van het toepassingsgeval een ander contact- of scheidingskarakteristiek relevant. Dat maakt de keuze sterk afhankelijk van de geplande bedrading en de vereiste schakeltaak. Voor installaties waarin precies één niet potentiaalvrij maakcontact met 230 V voeding gevraagd is, is de NP-versie bijzonder passend.

Als grofweg vergelijkbare alternatieven van ander fabrikanten komen afhankelijk van het project compacte installatierelais van Finder, Schneider Electric of ABB in aanmerking. Deze oplossingen verschillen vaak in inbouwvorm, contactconcept, spoelspanning of in de aard van de besturingsscheiding. Vooral de intern opgewekte 24 V DC besturing met galvanisch scheiding is een kenmerk dat bij een vergelijking nauwkeurig moet worden gecontroleerd, zodat compatibiliteit en toepassingsdoel behouden blijven.

Toepassingsgebieden

• Jaloeziebesturing: Voor gedefinieerde schakeltaken in zonweringssystemen.
• Rolluikinstallaties: Geschikt voor compacte besturingsoplossingen in de woningbouw.
• Gebouwentechniek: Voor nette scheiding van stuur- en lastcircuit.
• Modernisering: Praktisch bij retrofit in bestaande installaties.
• Inbouwlocaties met weinig ruimte: Platte bouwvorm vergemakkelijkt de integratie.

Efficiënte installatie en technische meerwaarde in het dagelijks gebruik

De constructie van het relais is ontworpen voor een snelle en betrouwbare inbouw. Met een afmeting van 45 x 45 x 18 mm kan het apparaat ook in compacte inbouwsituaties goed worden ondergebracht. De twee L-klemmen en twee N-klemmen vereenvoudigen de aansluiting en helpen om installaties snel en overzichtelijk uit te voeren. Juist bij projecten op het gebied van rolluiken en jaloezieën komt dit montagevoordeel in de praktijk duidelijk tot uiting.

Een centrale meerwaarde ligt in de moderne hybride techniek. Die verminderd mechanische slijtage bij de aansturing en combineert dit met een hoog schakelvermogen van het relais. Zo is het apparaat niet alleen geschikt voor klassieke toepassingen met aandrijvingen, maar ook voor gedefinieerde belastingen in de verlichtingssector. De geschiktheid voor 230 V ledlampen tot 100 W en voor gloeilampen tot 2000 W breidt het toepassingsspectrum zinvol uit, zonder de installatie onnodig complex te maken.

De Eltako ETR61NP-230V is daarmee een sterke keuze voor iedereen die een compact, efficiënt te bedraden en technisch doordacht scheidingsrelais zoekt voor besturingstaken in de gebouwentechniek.
