Veiligheid relais ESM-BA301 – Euchner – 085613:

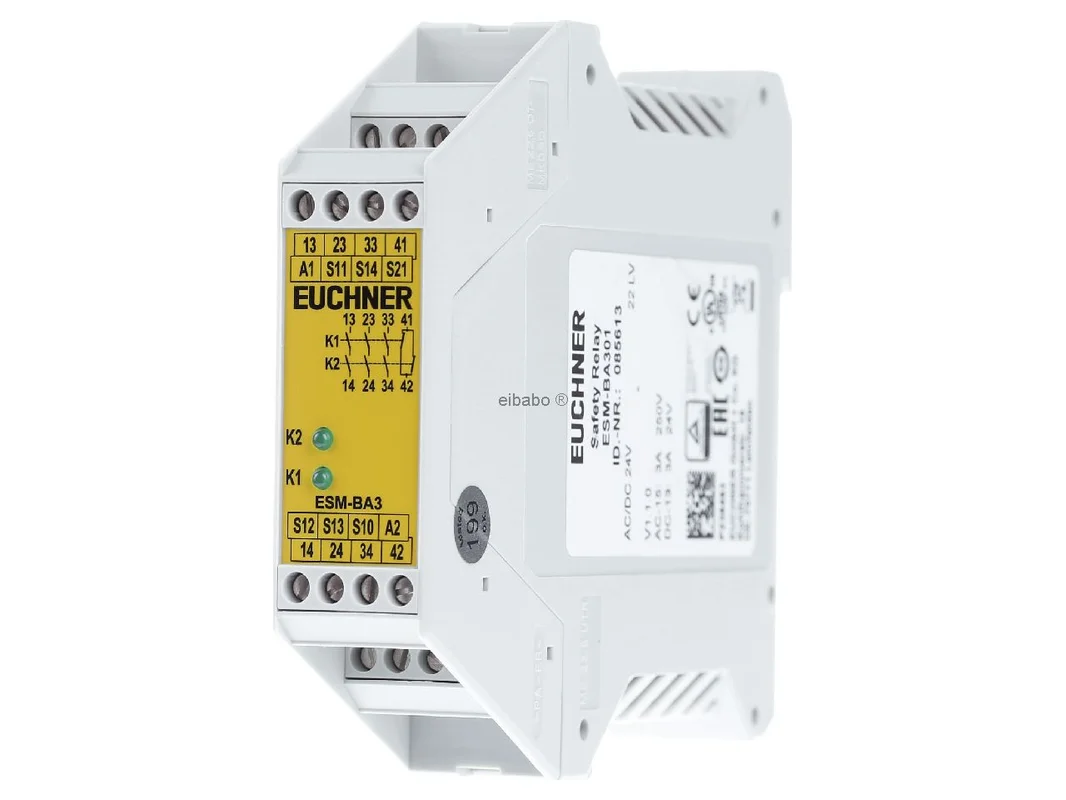

Het Euchner veiligheidsrelais categorie 4 AC/DC 24V 3 maakcontacten 1 verbreekcontact onvertraagd schroefklemmen ESM-BA301 085613 is een compact bewakingsapparaat voor veiligheidsgerichte stroomkringen in machines en installaties. Het werd ontwikkeld voor toepassingen met hoge eisen aan functionele veiligheid en is geschikt voor de evaluatie van noodstop, veiligheidsdeuren en andere veiligheidsrelevante signalen. Met drie redundante veiligheidscontacten, één meldcontact en onvertraagd schakelgedrag ondersteunt het relais een duidelijke, directe veiligheidslogica in de schakelkast.

Veiligheidsrelais voor betrouwbare machinebewaking

De basismodule van de ESM-BA3-serie werkt met AC/DC 24 V en is ontworpen voor gebruik tot categorie 4 volgens EN ISO 13849-1. LED-statusindicaties vergemakkelijken de diagnose tijdens bedrijf. De aansturing kan afhankelijk van de toepassing 1-kanaals of 2-kanaals plaatsvinden. Dankzij dwarsfout- evenals aard- en massasluidingbewaking is het apparaat geschikt voor moderne veiligheidsconcepten met hoge diagnosekwaliteit en stabiele signaalevaluatie.

Producthighlights voordelen

• Gebruik tot categorie 4: Geschikt voor hoge eisen aan de machineveiligheid.
• PL e geschikt: Ontworpen voor veiligheidsgerichte toepassingen volgens EN ISO 13849-1.
• 3 veiligheidscontacten: Redundante schakeluitgangen voor veilige uitschakeling.
• 1 hulpcontact: Meldcontact voor statusuitgang naar besturing of diagnose.
• Onvertraagd schakelen: Directe reactie zonder ingestelde nalooptijd.
• AC/DC 24 V voeding: Flexibel inzetbaar in veel standaardinstallaties.
• 1- of 2-kanaals aansturing: Passend voor verschillende veiligheidskringen.
• LED-statusindicaties: Snelle visuele controle van schakel- en bedrijfstoestanden.
• Dwarsfoutbewaking: Verhoogt de detectie van typische bedradingsfouten.
• Aard- en massasluidingbewaking: Meer veiligheid bij kritische signaalpaden.
• Schroefklemmen: Beproefde aansluitingstechniek voor schakelkastbouw.
• DIN-railmontage: Eenvoudige integratie op draagrail TH35.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Euchner
Artikelnaam	Euchner veiligheidsrelais categorie 4 AC/DC 24V 3 maakcontacten 1 verbreekcontact onvertraagd schroefklemmen ESM-BA301 085613
Fabrikantartikelnummer	085613
Model	ESM-BA301
GTIN	4047048005990
ETIM / ECLASS	Apparaat voor de bewaking van veiligheidsgerichte stroomkringen / ECLASS 27-37-18-19
Producttype	Veiligheidsrelais
Serie	ESM-BA3..
Categorie	4
Performance Level	PL e
Voedingsspanning	AC/DC 24 V
Frequentie	50 … 60 Hz
Vermogensopname bij 24 V DC	2,3 W
Aantal veiligheidscontacten	3 maakcontacten
Hulpcontact	1 verbreekcontact
Schakelgedrag	onvertraagd
Aansturing	1-kanaals of 2-kanaals
Aansluittype	Schroefklemmen
Aansluitdoorsnede	0,14 … 2,5 mm²
Montagewijze	Draagrail 35 mm volgens DIN EN 60715 TH35
LED-indicaties	Statusindicatie van de relais K1 en K2
Bewaking	Dwarsfout evenals aard- en massasluiting
Contactmateriaal	AgSnO2
Nominale isolatiespanning	250 V AC
Stootspanningsbestendigheid	4 kV
Gebruikscategorie	AC-15: 3 A / 250 V, DC-13: 3 A / 24 V
Ohmse belasting	AC-12: 8 A / 250 V, DC-12: 8 A / 40 V
Hulpcontact belasting	AC-12: 2 A / 250 V, DC-12: 2 A / 40 V
Mechanische levensduur	10 x 10^6 schakelcycli
Bijzonderheid	Basismodule met diagnose via LED en hoog veiligheidsniveau

Praktische voordelen, systeemvergelijking en zinvolle alternatieven

In de praktijk is het veiligheidsrelais geschikt voor klassieke veiligheidsfuncties zonder tijdvertraging. Daartoe behoren noodstopkringen, veiligheidsdeurbewaking, vrijgavekringen en de veilige uitschakeling van afzonderlijke installatiedelen. Door de drie veiligheidscontacten kan de module goed worden geïntegreerd in machines met meerdere uitschakelpaden of extra terugmeldingen. Het enkele verbreekcontact als hulpcontact is voordelig voor meldings- en diagnosetaken in de besturing.

In vergelijking met vergelijkbare modules van de fabrikant is vooral het Euchner veiligheidsrelais categorie 4 AC/DC 24V 3 maakcontacten 1 verbreekcontact onvertraagd schroefklemmen ESM-BA301 085613 de klassieke variant met schroefklemmen. De zeer nauw verwante ESM-BA301P biedt volgens het serieoverzicht dezelfde basisfunctie, maar met insteekbare aansluitklemmen. Daardoor is de P-variant vaak interessant wanneer bedrading en apparaatvervanging bij service sneller moeten verlopen. De versie met schroefklemmen is daarentegen een beproefde keuze voor vaste installaties met blijvend robuuste klemtechniek.

Binnen de ESM-familie zijn er bovendien varianten met tijdfunctie. Deze verschillen vooral in de toepassing: een onvertraagde module zoals deze is ideaal wanneer een veiligheidskring direct moet uitschakelen. Tijdvertraagde apparaten uit dezelfde productwereld zijn zinvol wanneer nalooptijden van aandrijvingen, walsen of bewegende delen in aanmerking moeten worden genomen. Daarmee is de keuze minder een kwestie van kwaliteit dan van de concrete veiligheidsopgave.

• Voordeel in de schakelkast: Compacte veiligheidslogica met duidelijke toestanden en goed zichtbare LED-diagnose.
• Voordeel in bedrijf: Onvertraagde uitschakeling voor directe reactie op veiligheidsrelevante gebeurtenissen.
• Voordeel bij de planning: 1-kanaals of 2-kanaals aanstuurbaar en daardoor flexibel in het veiligheidsconcept.
• Voordeel bij de bedrading: Schroefklemmen zijn in het industriële dagelijks gebruik wijdverbreid en servicevriendelijk.
• Voordeel bij diagnose: Hulpcontact en LED-indicaties ondersteunen snelle foutopsporing.

Als bekende alternatieven van andere fabrikanten komen afhankelijk van het project bijvoorbeeld de Pilz PNOZ X3, de Siemens SIRIUS 3SK1 of een ABB veiligheidsrelais uit de RT-serie in aanmerking. Deze apparaten dekken vergelijkbare basistaken op het gebied van noodstop of veiligheidsdeur af, maar verschillen vaak in bedieningsconcept, breedte, diagnoseomvang, resetlogica of aansluittype. Voor vervanging moet altijd de exacte functie van de contacten, het type reset, de kanaalstructuur en de integratie in het bestaande veiligheidsconcept worden gecontroleerd. Een directe compatibiliteit kan niet algemeen worden aangenomen, omdat aansluitschema en logica per fabrikant kunnen afwijken.

Aanvullende informatie over de ESM-BA301-serie

De aanduiding „Veiligheidsrelais ESM-BA301“ staat voor een basismodule van de ESM-BA3-serie voor de bewaking van veiligheidsgerichte stroomkringen. Kenmerkend zijn drie redundante veiligheidscontacten, één meldcontact, LED-statusindicaties evenals de mogelijkheid voor 1-kanaals of 2-kanaals aansturing. Aanvullend moet de geïntegreerde dwarsfout- en aard- respectievelijk massasluitingbewaking worden benadrukt. Deze functies verhogen de gebruikswaarde in de installatiebouw, omdat typische fouten in de bedrading vroegtijdig kunnen worden herkend en de veiligheidsketen daardoor transparanter wordt.

Daarmee is dit veiligheidsrelais een doordachte oplossing voor machinebouwers, onderhoudstechnici en schakelkastontwerpers die een betrouwbaar, onvertraagd schakelend bewakingsapparaat voor veiligheidsgerichte stroomkringen zoeken.
