Description

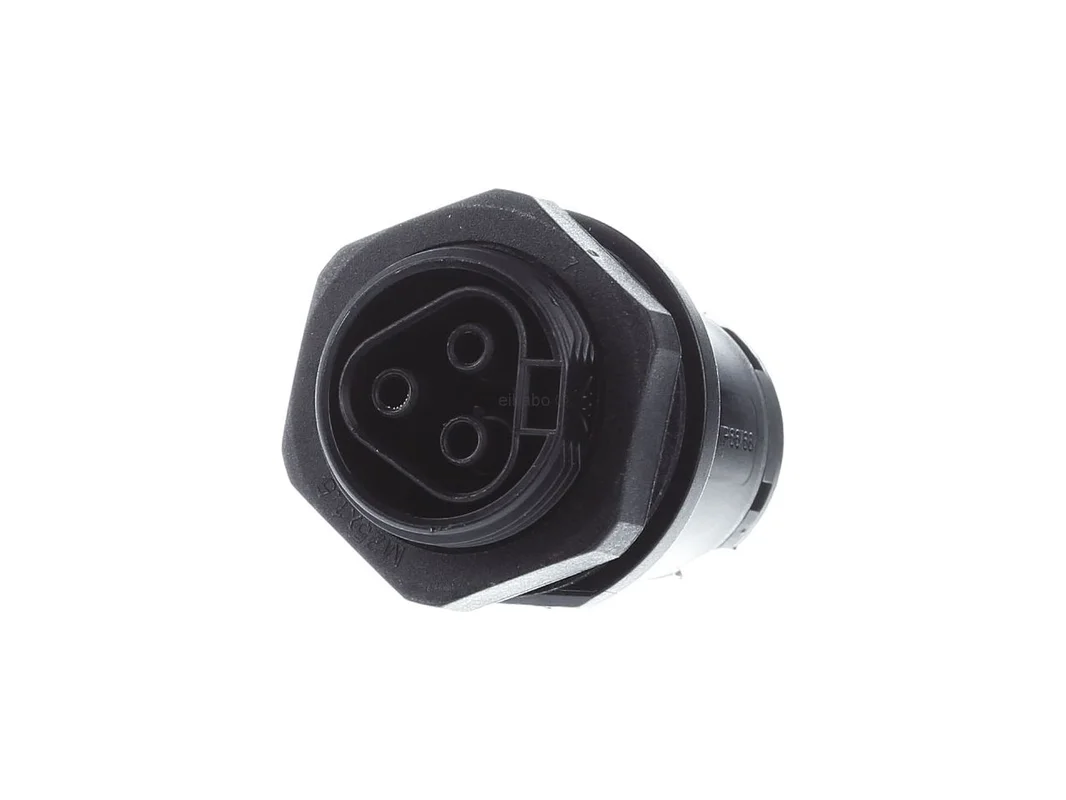

Verbindingsstuk – Device connector plug-in installatie RST20I3F B2 M01V SW – Wieland – 96.031.1053.1 – 4015573743717:

De Wieland connector apparaataansluiting contrastekker 3-pin veerkrachtaansluiting zwart RST20I3F B2 M01V SW 96.031.1053.1 is een robuuste oplossing voor de veilige apparaataansluiting in de steekbare elektrisch installatie. Het contrastekkerdeel is ontworpen voor veeleisende toepassingen en combineert een compacte bouwvorm met een hoge bedrijfszekerheid. Met 3 polen, rechte insteekrichting en M25 aansluitmaat is dit onderdeel ideaal voor normconforme en duidelijk gestructureerde aansluitconcepten in de apparatenbouw en in de gebouwtechniek.

Nauwkeurige apparaataansluiting voor veilige installaties

De apparaataansluiting van Wieland overtuigt door zijn solide uitvoering als contrastekker met veerkrachtaansluiting. Dit type aansluiting maakt een snelle, veilige en onderhoudsarme bedrading mogelijk. De zwarte codering ondersteunt een eenduidige toewijzing binnen het systeem en helpt fouten bij montage en service te verminderen. Door de uitvoering voor 250 V en 20 A is het contrastekkerdeel geschikt voor veel typische toepassingen in energieverdeling, apparaattechniek en industriële installatie.

Producthighlights voordelen

• 3-polige uitvoering: Ideaal voor duidelijk gedefinieerde aansluittaken met L, N en PE.
• Veerkrachtaansluiting: Snelle bedrading, stevige bevestiging en laag onderhoudsbehoefte.
• Rechte bouwvorm: Goed geschikt voor geordende inbouwsituaties met directe insteekrichting.
• M25 apparaataansluiting: Passend voor veel gangbare inbouwconcepten binnen de systeemomgeving.
• Nominale waarde 250 V en 20 A: Geschikt voor talrijke toepassingen in de energie- en apparaataansluiting.
• Zwarte codering: Ondersteunt een veilige onderscheiding binnen het steeksysteem.
• Contrastekkerdeel voor RST-systeem: Zinvol voor modulaire, steekbare installaties met hoge praktisch toepasbaarheid.
• Compacte systeemoplossing: Ondersteunt een nette en ruimtebesparende integratie in apparaten en installaties.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Wieland
Artikelnaam	RST20I3F B2 M01V SW
Artikelnummer fabrikant	96.031.1053.1
EAN	4015573743717
Catalogus	Apparaataansluiting
Producttype	Apparaataansluiting contrastekkerdeel
Serie	RST20i3 / RST Classic
Uitvoering	Contrastekker
Aantal polen	3
Steekrichting	recht
Schroefdraadaansluitmaat	M25
Aansluittype	Veerkrachtaansluiting
Nominale spanning	250 V
Nominale stroom	20 A
Coderingskleur / contactinzet	zwart
Beschermingsgraad	IP66
Mechanische codering	ja
Poolmarkering	L, N, PE
Materiaal behuizing	Polyamide
Halogeenvrij	ja
Contactmateriaal	CuZn
Oppervlak contacten	verzilverd
Nominale stootspanning	4 kV
Vervuilingsgraad	3
Max. continue temperatuur contactdeel	100 °C

Systeemvoordelen, praktijktoepassing en passende alternatieven

De Wieland connector apparaataansluiting contrastekker 3-pin veerkrachtaansluiting zwart RST20I3F B2 M01V SW 96.031.1053.1 biedt in de praktijk duidelijke voordelen bij montage, gebruik en service. De veerkrachtaansluiting versnelt het aansluitproces en zorgt voor een constante contactdruk. Dat is vooral zinvol waar installaties snel, netjes en met hoge herhalingsnauwkeurigheid moeten worden uitgevoerd. De geïntegreerde zwarte codering vergemakkelijkt de veilige systeemtoewijzing binnen de RST-familie.

• Montagevriendelijk: De veerkrachttechniek bespaart tijd bij de bedrading.
• Bedrijfszeker: Stevige contactpassing ondersteunt een betrouwbare verbinding.
• Voor ruwe omgevingen: De beschermingsgraad IP66 is geschikt voor stoffige en vochtige ruimtes.
• Duidelijke systeemlogica: Kleur en codering helpen verkeerd insteken te voorkomen.
• Veelzijdig inzetbaar: Geschikt voor apparatenbouw, installatiebouw en steekbare gebouwinstallatie.

In vergelijking met vergelijkbare Wieland-uitvoeringen met schroefaansluiting richt deze variant zich vooral op gebruikers die de voorkeur geven aan een snelle en onderhoudsarme aansluittechniek. Schroeftechniek kan bij bepaalde serviceconcepten zinvol zijn, terwijl veerkrachttechniek vaak scoort bij snelle seriemontage en gelijkmatige contactkwaliteit.

Binnen het assortiment van de fabrikant zijn onder ander varianten met een ander coderingskleur verkrijgbaar, bijvoorbeeld lichtgrijze uitvoeringen. Deze dienen vooral voor een duidelijke scheiding van verschillende stroomkringen of systeemgebieden. Ook passende stekkerdelen van de RST20i3-serie zijn relevant, die als tegenstuk voor het contrastekkerdeel worden gebruikt. Voor de toepassing is het daarom belangrijk te letten op aantal polen, codering, aansluittype en systeemfamilie.

Als vergelijkbare producten van ander gerenommeerde fabrikanten komen afhankelijk van het project bijvoorbeeld systemen van Mennekes, Phoenix Contact of WAGO in aanmerking. Deze oplossingen verschillen vaak in vergrendeling, aansluitconcept, systeemdiepte of compatibiliteit. Een directe steekcompatibiliteit met het Wieland RST-systeem is in de regel niet gegeven. Voor bestaande RST-installaties is daarom meestal een systeemgelijke opbouw de veiligste keuze.

3-polige standaard apparaataansluiting met M25 en zwarte codering

Deze uitvoering is opgebouwd als standaard apparaataansluiting met rechte steekrichting en M25-maat. Het contrastekkerdeel heeft 3 polen en is ontworpen voor 250 V en 20 A. De zwarte uitvoering van de contactinzet ondersteunt de eenduidige identificatie binnen het systeem. Daarmee is dit onderdeel geschikt voor duidelijk gestructureerde aansluitbeelden in apparaten, machines en verdeelde installaties.

Extra gebruikswaarde ontstaat uit de combinatie van meerdere praktijkrelevante kenmerken: contrastekkeruitvoering, veerkrachtaansluiting, compacte bouwvorm en robuuste systeemuitvoering. Zo kan de apparaataansluiting doelgericht worden ingezet in toepassingen waar een veilige, snelle en normconforme aansluiting vereist is. Voor planners en installateurs is dit een sterke oplossing wanneer betrouwbaarheid, eenvoudige montage en nette systeemintegratie centraal staan.
