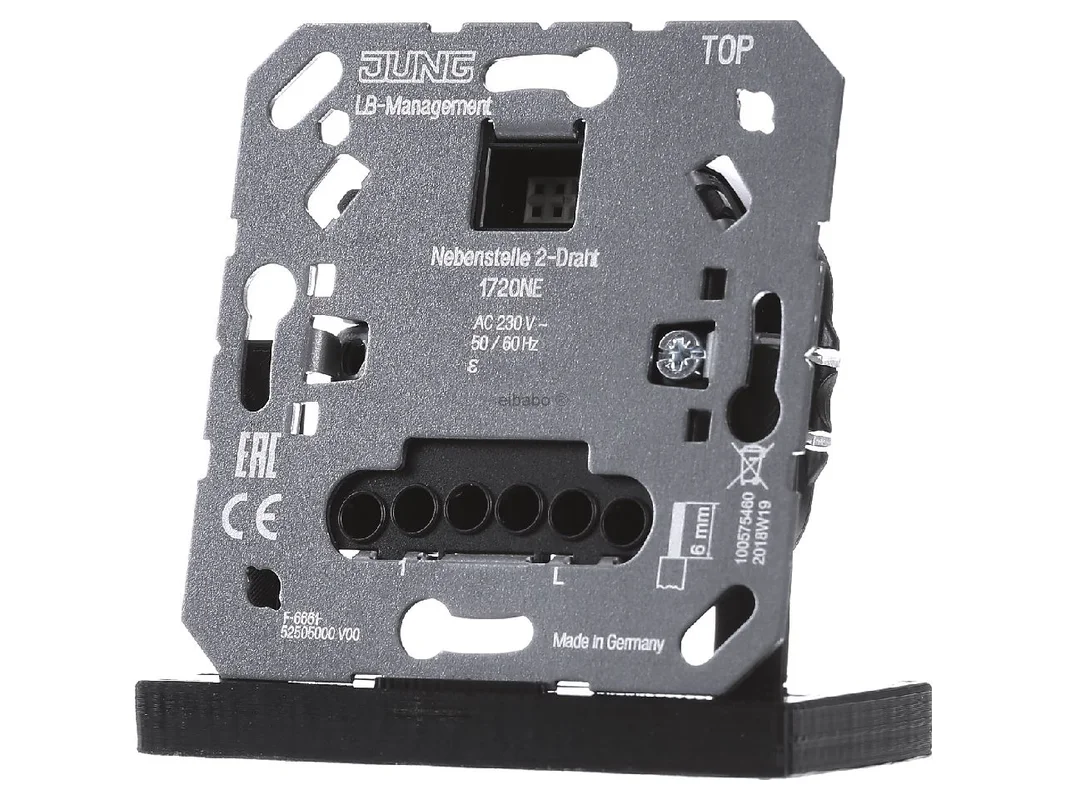

Verlenging 2-draads – Elektronische schakelaar hulppost 1720 NE – Jung – 4011377166943:

De Jung nevenpost-inzet 2-draads 1720 NE is een passend basiselement voor de nevenbediening in moderne LB-Management installaties. Hij is ontwikkeld voor gebruik met een LB-Management drukknop en maakt een nette, systeemconforme integratie in bestaande schakelprogramma’s mogelijk. Daardoor is de inzet ideaal voor projecten waarbij een betrouwbare extra bediening met duidelijke functie gewenst is.

Jung nevenpost-inzet 2-draads 1720 NE voor LB-Management systemen

Model 1720NE combineert een normconforme montage met solide aansluittechniek en hoge systeemgetrouwheid. De installatie vindt plaats in een inbouwdoos volgens DIN 49073. Door de uitvoering voor geschikte inzetten en passende LB-Management opzetstukken is een afgestemde oplossing voor woningbouw, utiliteitsbouw en renovatie beschikbaar. Het product is ontworpen voor AC 230 V bij 50/60 Hz en ondersteunt een nevenleiding tot max. 100 m.

Producthighlights voordelen

• Voor nevenbediening: Geschikt voor uitbreiding van passende hoofdposten in LB-Management.
• 2-draads techniek: Beproefde uitvoering voor een duidelijke en praktijkgerichte installatie.
• Systeemconform: Ontwikkeld voor gebruik met LB-Management drukknop.
• Normconforme montage: Inbouw in inbouwdozen volgens DIN 49073.
• Solide aansluittechniek: Met schroefklemmen voor een veilige aderaansluiting.
• Flexibele aderdoorsneden: Geschikt voor massieve en fijndradige aders in gangbare bereiken.
• Grote leidinglengte: Totale lengte van de nevenleiding tot max. 100 m.
• Breed toepassingsbereik: Bruikbaar bij omgevingstemperaturen van −20 tot +45 °C.
• Passend voor LB-Management: Voorzien voor opzetstukken van de serie met art.-nrs. ..1700..

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Jung
Artikelnaam	Jung nevenpost-inzet 2-draads voor LB-Management drukknop 1720 NE 1720NE
Fabrikantartikelnummer	1720NE
EAN	4011377166943
Catalogus	Elektronische schakelaar
Producttype	Nevenpost-inzet 2-draads
Samenstelling	Basiselement
Uitvoering	Nevenpost
Nominale spanning	AC 230 V
Netfrequentie	50/60 Hz
Omgevingstemperatuur	−20 tot +45 °C
Aansluitwijze	Schroefklemmen
Massieve ader	1 x 0,5 tot 4,0 mm²; 2 x 0,5 tot 2,5 mm²
Fijndradige ader zonder huls	1 x 0,5 tot 4,0 mm²; 2 x 0,5 tot 2,5 mm²
Fijndradige ader met huls	1 x 0,5 tot 4,0 mm²; 2 x 0,5 tot 1,5 mm²
Totale lengte nevenleiding	max. 100 m
Montage	Inbouwdoos volgens DIN 49073
Bedieningswijze	Gebruik met LB-Management drukknop
Compatibele opzetstukken	LB-Management art.-nrs. ..1700..

Systeemvoordelen, praktijktoepassing en zinvolle alternatieven in één oogopslag

In de praktijk overtuigt de inzet door zijn duidelijke taak als nevenpost binnen het Jung LB-Management systeem. Hij breidt geschikte inzetten uit met een extra bedieningspunt en is daarmee ideaal voor gangen, grote ruimtes, trappenhuizen of toegangen met meer dan één schakelplaats. De 2-draads uitvoering kan bij de planning helpen wanneer een slanke en nette aansluiting gewenst is.

• Meer bedieningscomfort: Extra schakelplaats voor passende hoofdapparaten.
• Nette systeemintegratie: Goede afstemming op LB-Management componenten.
• Praktisch bij renovatie: Zinvol wanneer een extra bedieningspositie nodig is.
• Normconforme inbouw: Passend voor gebruikelijke inbouwdozen volgens DIN.

In vergelijking met klassieke inzetten zonder nevenpostfunctie is dit model ontworpen voor de uitbreiding van een bestaande hoofdpost. De focus ligt dus niet op een zelfstandige hoofdfunctie, maar op comfortabele extra bediening binnen een afgestemd Jung systeem. Ten opzichte van universele drukknopoplossingen biedt het een duidelijk gedefinieerde rol in de LB-Management omgeving.

Binnen het assortiment van de fabrikant is het product vooral interessant wanneer al opzetstukken uit de LB-Management serie met art.-nrs. ..1700.. worden gebruikt. Andere Jung inzetten uit dezelfde familie kunnen afhankelijk van de toepassing dienen als hoofdpost, dimmer- of schakelinzet. Het wezenlijke verschil is dat deze variant doelgericht als nevenpost voor geschikte inzetten is ontworpen. Wie een hoofdfunctie zoals schakelen of dimmen direct op de inzet nodig heeft, moet letten op de daarvoor bestemde systeeminzetten uit het LB-Management programma.

Bij vergelijkbare oplossingen van andere gerenommeerde fabrikanten worden vaak systeemeigen inzetten en opzetstukken gebruikt, bijvoorbeeld uit de productlijnen van Busch-Jaeger, Gira of Merten. Het belangrijkste punt hierbij is de systeemcompatibiliteit: opzetstuk, inzet en nevenpost moeten in de regel uit dezelfde productwereld afkomstig zijn. Verschillen blijken vaak uit de bedieningslogica, de aansluitwijzen of de vrijgave voor bepaalde opzetstukseries. Een directe uitwisseling over fabrikantsgrenzen heen is meestal niet zinvol wanneer een bestaand LB-Management concept behouden moet blijven.

Toepassingsgebieden en belangrijke aanwijzingen voor de montage

De nevenpost-inzet is geschikt voor alle toepassingen waarbij een passende hoofdpost met een extra bedieningspunt moet worden uitgebreid. Typische gebieden zijn woonruimtes, gangen, trappenhuizen, kantoren of functionele ruimtes. Dankzij de montage in een inbouwdoos volgens DIN 49073 kan het product in veel gangbare installatieomgevingen worden geïntegreerd.

• Woningbouw: Voor meer bedieningscomfort op meerdere plaatsen in de ruimte.
• Trappen en gangen: Praktisch bij lange looproutes en meerdere toegangen.
• Kantoor en utiliteitsbouw: Zinvol voor gestructureerde bedieningsconcepten.
• Renovatie: Goede keuze bij de uitbreiding van bestaande installaties.

Volgens de voorschriften dient het basiselement voor de nevenbediening van geschikte inzetten. Het werkt met een LB-Management drukknop en is bedoeld voor montage in een inbouwdoos volgens DIN 49073. In combinatie met passende LB-Management opzetstukken uit de reeks ..1700.. ontstaat een doordachte oplossing voor de systeemconforme uitbreiding van bestaande bedieningspunten, zonder functies dubbel of onduidelijk weer te geven.
