Description

Vermogensschakelaar 18A 24VDC – Magneetschakelaar 18A 24VDC LC1D18BD – Schneider Electric – 3389110354775:

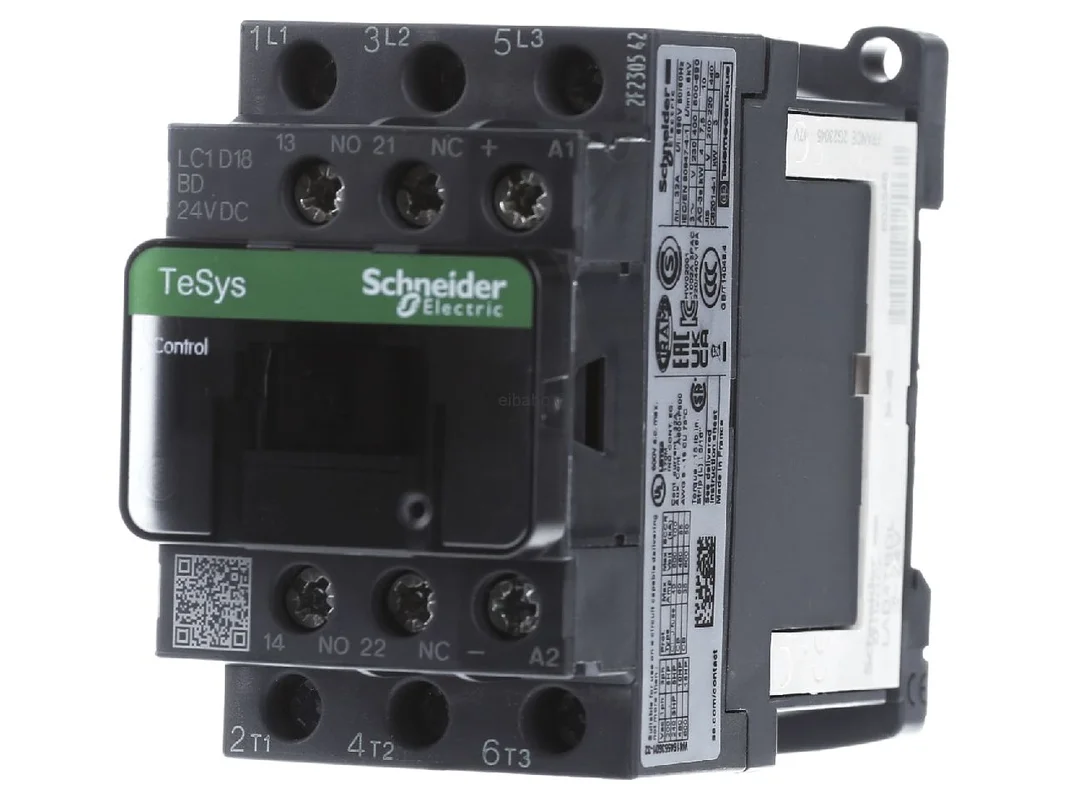

De Schneider Electric vermogenscontactor LC1D18BD uit de TeSys D-serie is een krachtige oplossing voor het veilig schakelen van motoren en AC-belastingen in industrie, gebouwautomatisering en machinebouw. Met 3 polen, 3 maakcontacten, een 24 V DC-spoel evenals 1 maakcontact en 1 verbreekcontact als hulpcontacten is het model geschikt voor nauwkeurige besturingstaken, compacte schakelkasten en veerkrachtig aandrijfkringen. De constructie is ontworpen voor snelle montage, hoge bedrijfszekerheid en een lange levensduur.

Schneider Electric vermogenscontactor LC1D18BD voor betrouwbare AC-schakeltaken

Deze vermogenscontactor is ontworpen voor toepassingen tot 18 A bij AC-3 en 400 V en bereikt een nominaal bedrijfsvermogen van 7,5 kW. De geïntegreerde onderdrukkingseenheid ondersteunt een rustige werking van de DC-spoel en helpt bij de integratie in moderne besturingen. Mechanisch gekoppelde contacten en spiegelcontacten verhogen de geschiktheid voor veiligheidsgerelateerde taken. Dankzij Everlink en veerklemmen ontstaat een veilige, duurzame stroomverbinding met goede houvast tijdens bedrijf.

Producthighlights voordelen

• 3-polige uitvoering: Ideaal voor het schakelen van draaistroommotoren en AC-belastingen.
• 3 maakcontacten in het hoofdstroomcircuit: Duidelijke, praktijkgerichte contactstructuur voor veel standaardaandrijvingen.
• Hulpcontacten geïntegreerd: 1 maakcontact en 1 verbreekcontact vergemakkelijken meld- en besturingsfuncties.
• 24 V DC-spoel: Geschikt voor veel industriële besturingen en PLC-omgevingen.
• 18 A bij AC-3: Ontworpen voor typische motorbelastingen in industriële toepassingen.
• 7,5 kW bij 400 V: Goede keuze voor talrijke machine- en transporttoepassingen.
• Met onderdrukkingseenheid: Ondersteunt een schone aansturing van de spoel.
• Everlink en veerklemmen: Robuuste verbindingstechniek voor duurzame contactkwaliteit.
• Geschikt voor veiligheidstoepassingen: Met mechanisch gekoppelde contacten en spiegelcontacten.
• Compacte bouwvorm: Zeer geschikt voor ruimtebesparende schakelkastconcepten.
• Snelle installatie: Voor vlotte montage en eenvoudige integratie in installaties.
• Brede normbasis: Geschikt voor gebruik in veel industriële omgevingen.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Schneider Electric
Artikelnaam	Vermogenscontactor LC1D18BD
Fabrikantartikelnummer	LC1D18BD
EAN	3389110354775
Serie	TeSys D
Catalogus	Vermogenscontactor AC-schakelend
Producttype	Vermogenscontactor
Aantal polen	3-polig
Hoofdcontacten	3 maakcontacten
Hulpcontacten	1 maakcontact + 1 verbreekcontact
Nominale bedrijfsstroom Ie AC-3 bij 400 V	18 A
Nominale bedrijfsstroom Ie AC-1 bij 400 V	32 A
Nominale bedrijfsstroom Ie AC-4 bij 400 V	9 A
Nominaal bedrijfsvermogen AC-3 bij 400 V	7,5 kW
Nominaal bedrijfsvermogen AC-4 bij 400 V	4 kW
Spoelspanning	24 V DC
Contactcategorieën	AC-1, AC-3, AC-4
Aansluittype hoofdstroomcircuit	Schroefaansluiting
Montagetype	DIN-rail of directe montage
Spoeltechniek	DC-standaard met integrale onderdrukking
Stootspanningsbestendigheid	6 kV
Mechanische levensduur	30 mln. schakelcycli
Elektrische levensduur	tot 1,65 mln. schakelcycli bij 18 A AC-3
Veiligheidskenmerk	mechanisch gekoppelde contacten en spiegelcontacten
Afmetingen B x H x D	45 x 77 x 95 mm
Gewicht	0,49 kg
Goedkeuringen	UL, CSA, CCC, GL, DNV, RINA, BV, GOST, Lloyds Register

Voordelen in de schakelkast en verschillen ten opzichte van vergelijkbare contactoren

De Schneider Electric vermogenscontactor 3-pin 18A 24V DC 1S 1Ö LC1D18BD is bijzonder geschikt voor motorstarters, transporttechniek, pompen, ventilatoren, compressoren en algemene belastingschakelingen in de industrie. De 24 V DC-spoel is voordelig wanneer de aansturing direct vanuit een PLC of vanuit DC-stuurkringen plaatsvindt. Door de geïntegreerde onderdrukkingseenheid is geen aparte oplossing voor spoelontstoring nodig. Dat bespaart ruimte, verminderd de bedradingsinspanning en vereenvoudigt de planning.

Vergeleken met kleiner modellen uit de TeSys D-serie, bijvoorbeeld met 9 A of 12 A, biedt deze uitvoering meer reserves voor zwaardere motorbelastingen en is daardoor beter geschikt voor toepassingen met een hogere vermogensbehoefte. Ten opzichte van varianten met AC-spoel is deze versie geoptimaliseerd voor DC-stuurkringen en daarom vaak de meer passende keuze in moderne automatiseringsinstallaties. modellen uit dezelfde serie met een hogere nominale stroom zijn zinvol wanneer grotere motoren of hogere inschakelbelastingen veilig geschakeld moeten worden, maar hebben vaak meer ruimte nodig en zijn voor kleiner aandrijvingen niet altijd economisch.

Vergelijkbare producten van ander gerenommeerde fabrikanten zijn bijvoorbeeld Siemens SIRIUS vermogenscontactoren in een vergelijkbare 18-A-klasse, ABB AF-contactoren in een vergelijkbaar stroombereik en Eaton DILM contactoren met 24 V DC-spoel. Schneider Electric scoort hier vooral met het TeSys D-platform, de geïntegreerde hulpcontacten, de geschiktheid voor veiligheidsfuncties door spiegelcontacten en de beproefde verbindingstechniek. Bij Siemens, ABB of Eaton kunnen aansluittype, spoelkarakteristiek, accessoiresysteem en ruimtebehoefte verschillen. Voor de keuze is daarom vooral belangrijk of de bestaande installatie is afgestemd op TeSys-accessoires, Schneider-hulpcontacten of identieke inbouwmaten.

Toepassing, veiligheid en extra nut in de praktijk

Voor gebruikers is niet alleen het pure schakelvermogen doorslaggevend, maar ook de geschiktheid voor dagelijks gebruik tijdens bedrijf. Precies hier komt deze contactor tot zijn recht. De snelle en eenvoudige installatie versnelt de ingebruikname, terwijl de compacte bouwvorm de inbouw in dicht bezette schakelkastvelden vergemakkelijkt. Everlink en veerklemmen dragen bij aan een stabiele, duurzame stroomverbinding en ondersteunen een hoge bedrijfszekerheid, ook bij langdurige belasting.

Een ander meerwaarde ligt in de brede inzetbaarheid volgens AC-1, AC-3 en AC-4. Daardoor kan de contactor niet alleen voor klassieke motortoepassingen, maar ook voor ander industriële schakeltaken worden gebruikt. De aanwezige certificeringen en goedkeuringen maken het model bovendien interessant voor Internationale projecten, maritieme omgevingen en installaties met hoge eisen aan normconformiteit. In veiligheidsgerelateerde besturingen bieden mechanisch gekoppelde contacten en spiegelcontacten extra functionele voordelen, bijvoorbeeld bij terugmelding en bewaking van de schakeltoestand.

De LC1D18BD is een doordachte keuze voor iedereen die op zoek is naar een compacte, veerkrachtig en veilig integreerbare Schneider Electric vermogenscontactor met 24 V DC-spoel voor professionele AC-schakeltaken.
