Description

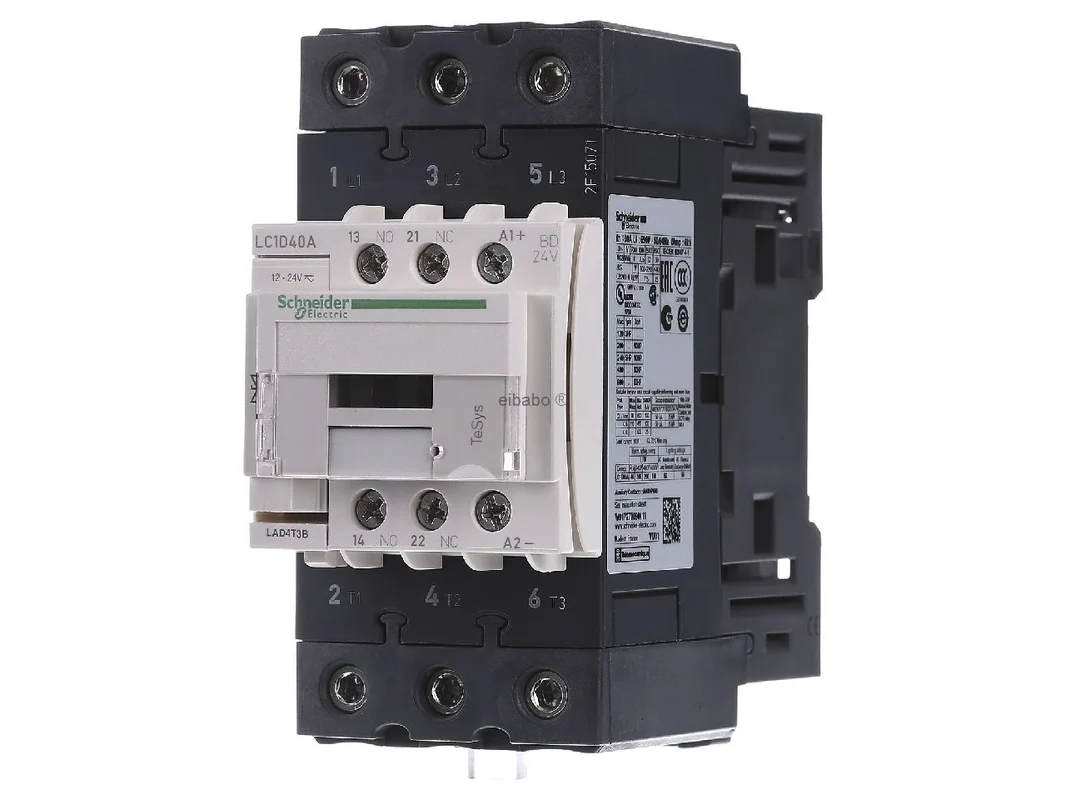

Vermogensschakelaar 3-polig, 40A, 24VDC – Magneetschakelaar 40A 24VDC LC1D40ABD – Schneider Electric – 3389119408486:

De Schneider Electric vermogenscontactor LC1D40ABD is een krachtige oplossing voor het veilig schakelen van motoren en belastingen in industrie, machinebouw en gebouwentechniek. Als 3-polige TeSys D contactor met 40 A nominale bedrijfsstroom, 24 V DC spoel en 1 maakcontact en 1 verbreekcontact als hulpcontacten combineert hij hoge schakelprestaties met een robuuste constructie, snelle montage en zeer hoge bedrijfszekerheid.

Efficiënt schakelen voor motoren, besturingen en installaties

De Schneider Electric vermogenscontactor 3-pin 40A 24V DC 1S 1Ö LC1D40ABD is geschikt voor AC-schakeltoepassingen met hoge eisen aan betrouwbaarheid en duidelijke signaalgeleiding. De 3 hoofdcontacten als maakcontacten zijn ontworpen voor typische motor- en belastingschakelingen. De geïntegreerde hulpcontacten met 1 maakcontact en 1 verbreekcontact vereenvoudigen de integratie in stuurkringen, meldkringen en vergrendelingen.

Met een nominaal bedrijfsvermogen van 18,5 kW bij AC-3 en 400 V is de contactor bijzonder interessant voor gebruik in transporttechniek, pompen, ventilatie, compressoren en vele ander aandrijftaken. De 24 V DC spoel ondersteunt een veilige aansturing in moderne besturingsomgevingen.

Producthighlights voordelen

• 3-polige hoofdcontacten: 3 maakcontacten voor betrouwbaar schakelen van draaistroombelastingen.
• 40 A nominale stroom: Geschikt voor veel industriële standaardtoepassingen.
• 18,5 kW bij AC-3: Ontworpen voor veeleisende motorschakelingen bij 400 V.
• 24 V DC spoel: Zeer geschikt voor besturingen met gelijkspanning.
• Geïntegreerde hulpcontacten: 1 maakcontact en 1 verbreekcontact voor meld- en besturingstaken.
• Everlink-verbinding: Ondersteunt een veilige en duurzame contactverbinding.
• Veerklemconcept: Vergemakkelijkt een snelle en eenvoudige installatie.
• Mechanisch gekoppelde contacten: Voordelig voor veiligheidsgerelateerde toepassingen.
• Spiegelcontacten: Ondersteunen een betrouwbare statusmelding.
• Bidirectionele amplitudebegrenzerdiode: In de spoel geïntegreerd voor geoptimaliseerd schakelgedrag.
• Compacte bouwvorm: Passend voor schakelkasten met beperkte ruimte.
• Brede toepassingsbasis: Toepasbaar in AC-1, AC-3 en AC-4.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Schneider Electric
Artikelnaam	Vermogenscontactor 3-pin 40A 24V DC 1S 1Ö LC1D40ABD
Fabrikantartikelnummer	LC1D40ABD
EAN	3389119408486
Serie	TeSys D / TeSys Deca
Catalogus	Vermogenscontactor AC-schakelend
Producttype	Vermogenscontactor
Uitvoering	niet omkerend, 3-polig
Hoofdcontacten	3 maakcontacten
Hulpcontacten	1 maakcontact + 1 verbreekcontact
Nominale bedrijfsstroom AC-3	40 A bij 400 V
Nominaal bedrijfsvermogen AC-3	18,5 kW bij 400 V
Spoelspanning	24 V DC
Categorieën	AC-1, AC-3, AC-4
Nominale bedrijfsspanning	tot 690 V AC, tot 300 V DC
Isolatiespanning	690 V
Montage	DIN-rail of montageplaat
Aansluittechniek	schroefklemmen, Everlink
Bijzondere spoeltechniek	geïntegreerde bidirectionele amplitudebegrenzerdiode
Veiligheidskenmerken	mechanisch gekoppelde contacten, spiegelcontacten
Certificeringen	CCC, CSA, GOST, UL
Breedte	55 mm
Hoogte	122 mm
Diepte	120 mm
Gewicht	0,925 kg

Krachtige schakeltechniek met duidelijke voordelen in directe vergelijking

Binnen het TeSys D programma positioneert de LC1D40ABD zich als een krachtige contactor voor toepassingen waarin een 24 V DC aansturing, 40 A schakelvermogen en geïntegreerde hulpcontacten gevraagd zijn. Ten opzichte van kleiner varianten uit dezelfde serie, bijvoorbeeld met een lagere AC-3 stroom, biedt dit model meer reserves voor grotere motoren en zwaardere belastingen. Daardoor is het vaak beter geschikt voor installaties met frequente schakelcycli of een hogere belastingsdichtheid.

In vergelijking met grotere TeSys D modellen blijft de LC1D40ABD compacter en is het meestal de geschiktere keuze wanneer 18,5 kW bij 400 V voldoende is en geen hogere nominale stroom nodig is. Dat bespaart ruimte in de schakelkast en vereenvoudigt de dimensionering. Binnen de Schneider Electric familie is het daarmee een evenwichtige oplossing tussen bouwgrootte, vermogen en bedieningscomfort.

Vergelijkbare producten van ander gerenommeerde fabrikanten zijn bijvoorbeeld contactoren uit de series Siemens SIRIUS, ABB AF of Eaton DILM. Deze dekken vergelijkbare schakeltaken af, maar verschillen afhankelijk van de productreeks in spoeltechniek, aansluitwijze, accessoiresysteem en ruimtebehoefte. Bij vervanging of nieuwe planning moet daarom vooral worden gelet op spoelspanning, contactuitrusting, bouwgrootte, toelatingen en de integratie in bestaande hulpcontact- of beveiligingsapparaten.

Toepassingsgebieden en praktisch nut

• Motorbesturing: Voor draaistroommotoren in machines en installaties.
• Pompen en ventilatie: Passend voor HVAC- en transporttoepassingen.
• Compressoren: Betrouwbaar schakelen bij industriële belastingen.
• Schakelkastbouw: Goede keuze bij compacte inbouwsituaties.
• Veiligheidsgerelateerde besturingen: Voordelig door mechanisch gekoppelde contacten en spiegelcontacten.
• Automatisering: Geschikt voor stuurkringen met 24 V DC.

Meerwaarde over opbouw, contacttechniek en toepassingsprofiel

Deze vermogenscontactor uit de TeSys LC1D serie is ontworpen voor een snelle en eenvoudige installatie en ondersteunt daarmee korte montagetijden in de schakelkast. De veilige en duurzame stroomverbinding met Everlink draagt bij aan een constante contactkwaliteit, ook wanneer installaties in het dagelijks gebruik worden blootgesteld aan trillingen of temperatuurschommelingen. Dat is een belangrijk voordeel in industriële omgevingen met hoge continue belasting.

Dankzij de geschiktheid voor AC-1, AC-3 en AC-4 kan de contactor flexibele in verschillende belastingsprofielen worden ingezet. Voor klassieke motortoepassingen is vooral AC-3 relevant, terwijl AC-1 voor minder inductieve belastingen en AC-4 voor veeleisendere schakelgevallen met frequent tasten, omkeren of tegenstroombremsen van belang kan zijn. Zo is het model geschikt voor veel typische taken in machinebouw, transporttechniek en gebouwautomatisering.

De geïntegreerde bidirectionele amplitudebegrenzerdiode ondersteunt de spoel bij de aansturing met 24 V DC en kan bijdragen aan een stabielere werking in de stuurkring. Dit wordt aangevuld door hulpcontacten, die direct bruikbaar zijn voor terugmelding, vergrendeling of besturingslogica. Met de aanwezige certificeringen volgens CCC, CSA, GOST en UL is de contactor bovendien interessant voor internationaal georiënteerde projecten.

De Schneider Electric LC1D40ABD is een doordachte keuze voor iedereen die een compacte, veerkrachtig en veelzijdig inzetbare vermogenscontactor met 24 V DC spoel en hoge praktijkgerichtheid voor industrieel gebruik zoekt.
