Voeding 12VDC/1A 1ph. – DC-voeding 85 … 264V / 12V 12W STEP-PS/ 1AC/12DC/1 – Phoenix – 2868538 – 4046356519960:

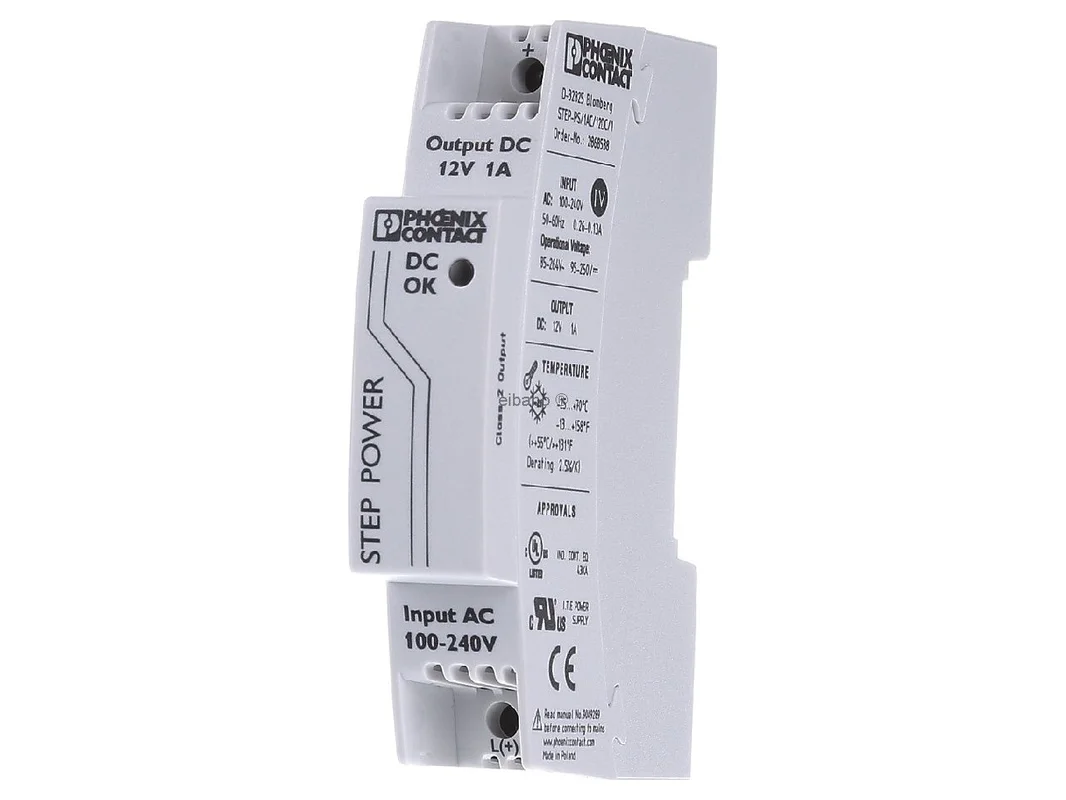

De Phoenix Contact DIN-rail-voeding STEP-PS/ 1AC/12DC/1 2868538 is een compacte gelijkstroomvoeding voor stabiele 12 V DC bij 1 A. De primair geschakelde uitvoering, het hoge rendement en het zeer lage nullastverbruik maken het tot een krachtige oplossing voor schakelkast, gebouwautomatisering en vele industriële DC-toepassingen. Dankzij DIN-rail- en directe montage kan de voeding flexibel in zowel nieuwe als bestaande installaties worden geïntegreerd.

Phoenix Contact STEP-PS/ 1AC/12DC/1 voor efficiënte 12 V DC-voeding

Deze voeding is ontwikkeld voor een veilige en economische werking in de gebouw- en automatiseringstechniek. Zij zet een 1-fasig ingangssignaal betrouwbaar om in een geregelde 12-V-DC-uitgangsspanning. De smalle bouwvorm bespaart ruimte op de DIN-rail, terwijl de robuuste techniek zorgt voor een rustige en stabiele werking. Daardoor is dit model ideaal voor sensoren, besturingen, actuatoren en andere 12-V-belastingen in de schakelkast.

Producthighlights voordelen

• Compacte bouwvorm: Met slechts 18 mm breedte ideaal voor krappe inbouwruimtes.
• Stabiele uitgangsspanning: Geregelde 12 V DC voor constante voeding van gevoelige apparaten.
• 1 A nominale stroom: Geschikt voor vele besturings-, sensor- en actuatortoepassingen.
• Primair geschakeld: Efficiënte energieomzetting met moderne voedingstechniek.
• Hoog rendement: Meer dan 83 % bij 230 V AC en nominale waarden.
• Laag nullastverlies: Ondersteunt een zuinige continue werking.
• Flexibele montage: Geschikt voor DIN-rail en directe montage op een vlak oppervlak.
• Parallel schakelbaar: Te gebruiken voor redundantie of hoger vermogen.
• In serie schakelbaar: Vergroot de toepassingsmogelijkheden in speciale installatieconcepten.
• Elektronisch beveiligd: Beveiliging aan secundaire zijde ondersteunt een veilige werking.
• DC-OK-LED: Groene statusindicator voor snelle visuele controle in de schakelkast.
• Voor gebouwautomatisering: Bijzonder geschikt voor compacte en efficiënte installaties.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Phoenix Contact
Artikelnaam	Phoenix DIN-rail-voeding primair geschakeld 1-fasig 12V DC 1A STEP-PS/ 1AC/12DC/1 2868538
Artikelnummer fabrikant	2868538
EAN	4046356519960
Catalogus	Gelijkstroomvoeding
Productfamilie	STEP POWER
Producttype	DIN-rail-voeding
Uitvoering	primair geschakelde voeding
Montagetype	DIN-railmontage en directe montage
Ingang	1-fasig
Ingangsspanning AC	85 tot 264 V AC
Ingangsspanning DC	95 tot 250 V DC
Frequentiebereik AC	45 tot 65 Hz
Uitgangsspanning	12 V DC ±1 %
Nominale uitgangsstroom	1 A
Max. uitgangsstroom	1,8 A
Uitgangsvermogen	12 W
Rendement	> 83 %
Restgolf	< 20 mVPP
Nullastverlies	< 0,4 W
Vermogensverlies bij nominale belasting	< 2,8 W
Parallelschakeling	ja, voor redundantie en vermogensverhoging
Serieschakeling	ja
Statusindicatie	DC OK LED, groen
Beschermingsgraad	IP20
Beschermingsklasse	II
Overspanningscategorie	III
Vervuilingsgraad	2
Breedte	18 mm
Hoogte	90 mm
Diepte	61 mm
MTBF	> 1.478.000 h bij 40 °C

Efficiënte schakelkastvoeding en sterke praktijkvoordelen

De voeding laat haar sterke punten overal zien waar een betrouwbare 12-V-DC-voeding in een kleine ruimte nodig is. Typische toepassingen zijn gebouwautomatisering, compacte besturingen, interfacemodules, sensortechniek, meldtechniek en kleine DC-verbruikers. Dankzij de smalle breedte is zij zeer geschikt voor verdelingen met weinig reserveruimte. De directe statusweergave via LED vereenvoudigt service en diagnose tijdens het gebruik.

• Voor krappe verdeelkasten: De zeer smalle bouwvorm bespaart waardevolle ruimte op de DIN-rail.
• Voor continubedrijf: Hoog rendement en lage nullastverliezen verlagen de energiebehoefte.
• Voor stabiele 12-V-circuits: Zeer geschikt voor elektronica met een constante spanningsbehoefte.
• Voor flexibele installaties: DIN-rail- en directe montage maken eenvoudige integratie mogelijk.
• Voor bedrijfszekerheid: Parallelschakeling maakt redundantieconcepten in de schakelkast mogelijk.

Binnen het Phoenix-Contact-programma is dit model bijzonder interessant wanneer een compacte 12-V-voeding met 1 A nodig is. Een nauw verwant zusterproduct is de STEP-PS/ 1AC/24DC/0.5 met 24 V DC bij 0,5 A. Deze biedt hetzelfde vermogen van 12 W, maar is bedoeld voor 24-V-toepassingen zoals veel PLC-nabije modules. Wie in plaats van 12 V een typische industriële stuurspanning gebruikt, kiest eerder voor de 24-V-variant. Voor hogere 24-V-belastingen is de STEP-PS/ 1AC/24DC/1.75 geschikt, die duidelijk meer uitgangsstroom levert en daardoor eerder actuatoren, controllers of meerdere deelnemers voedt.

In vergelijking met vergelijkbare STEP-POWER-apparaten ligt het belangrijkste verschil vooral in uitgangsspanning en stroomreserve. Dit apparaat is de juiste keuze voor compacte 12-V-installaties. 24-V-modellen van de fabrikant zijn beter geschikt wanneer standaardcomponenten uit de industriële automatisering van voeding moeten worden voorzien. Daardoor wordt de keuze vooral bepaald door het spanningsniveau van de toepassing, minder door het montageconcept.

Als vergelijkbare alternatieven van andere fabrikanten komen bijvoorbeeld compacte DIN-rail-voedingen van Mean Well, PULS of TRACO POWER in aanmerking. Mean Well biedt vaak een breed prijs-prestatiespectrum voor algemene schakelkasttaken. PULS is vaak ontworpen voor zeer hoge efficiëntie en een lange levensduur in industriële omgevingen. TRACO POWER is sterk in compacte toepassingen en bij speciale inbouweisen. Voor de keuze zijn vooral de benodigde 12 V DC, inbouwbreedte, rendement, diagnosefuncties en de gewenste integratie in bestaande installaties van belang.

Toepassingsgebieden en technische classificatie van de 12 V voeding

De primair geschakelde voeding STEP POWER voor DIN-rail- en directe montage is ontworpen voor een 1-fasig ingangssignaal en levert aan de uitgang 12 V DC bij 1 A. Hieruit ontstaat een compacte en tegelijk veelzijdige oplossing voor vele DC-toepassingen in de gebouw- en industriële techniek. Bijzonder voordelig is de combinatie van geringe inbouwbreedte, solide vermogensreserve en flexibel montagetype. Zo kan het apparaat zowel in klassieke schakelkasten als op vlakke montageoppervlakken netjes worden geïntegreerd.

Voor de gebruiker ontstaat een duidelijke meerwaarde door de goede energie-efficiëntie, het lage eigenverbruik in nullast en de stabiele spanningsregeling. Dat ondersteunt een economische werking en zorgt ervoor dat aangesloten 12-V-componenten ook bij wisselende belastingen betrouwbaar van voeding worden voorzien. Daarmee is de voeding een doordachte keuze voor iedereen die op zoek is naar een duurzame, ruimtebesparende en professionele gelijkstroomvoeding van Phoenix Contact.
