Description

Voeding 24VDC/40A 1ph. – DC-voeding 85 … 264V / 24V 960W QUINT-PS/1AC/24DC/40 – Phoenix – 2866789 – 4046356421720:

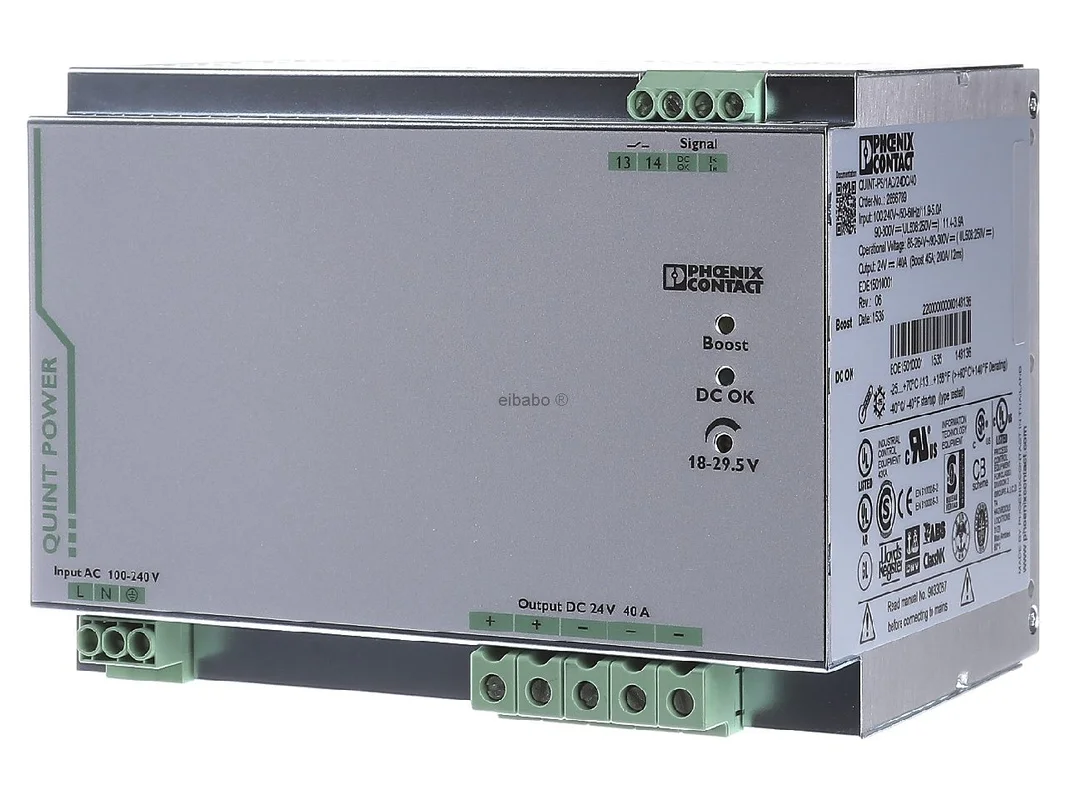

De Phoenix Contact DIN-rail voeding QUINT-PS/1AC/24DC/40 2866789 is een krachtige gelijkstroomvoeding voor industriële installaties met hoge eisen aan beschikbaarheid, stabiliteit en bescherming. Het apparaat zet eenfasige ingangsspanning betrouwbaar om in 24 V DC en levert een hoge uitgangsstroom van 40 A. Daardoor is het ideaal voor automatisering, schakelkastbouw, machinebouw en procesnabije systemen.

Phoenix DIN-rail voeding 24V DC 40A voor hoge installatiebeschikbaarheid

Als voeding uit de QUINT POWER-serie is dit model ontworpen voor veeleisende toepassingen. De primair geschakelde constructie zorgt voor een stabiele werking, ook bij wisselende netomstandigheden. Dankzij DIN-railmontage en schroefaansluiting laat de voeding zich netjes in industriële omgevingen integreren. Bijzonder sterk is de combinatie van SFB Technology, POWER BOOST en functiebewaking. Zo kunnen kritische belastingen veilig worden gevoed en beveiligingsorganen gericht worden aangesproken.

Producthighlights voordelen

• 24 V DC uitgang: Beproefde voeding voor veel besturings- en automatiseringstaken.
• 40 A nominale stroom: Hoge vermogensreserve voor omvangrijke verbruikers in de schakelkast.
• Eenfasige ingang: Goed geschikt voor veel industriële standaardnetten.
• SFB Technology: Selectieve uitschakeling van installatieautomaten door zeer hoge kortstondige stroom.
• POWER BOOST: Ondersteunt het veilig opstarten van veeleisende belastingen.
• Instelbare uitgangsspanning: Flexibel inzetbaar in het bereik van 18 tot 29,5 V DC.
• Hoog rendement: Efficiënte werking met gering vermogensverlies.
• DIN-railmontage: Snelle en normconforme integratie in de schakelkast.
• Schroefaansluiting: Robuuste, praktijkgerichte bedrading voor industriële omgevingen.
• Preventieve bewaking: Kritische bedrijfstoestanden worden vroegtijdig herkenbaar.
• Parallelbedrijf mogelijk: Inzetbaar voor redundantie of hoger vermogen.
• Serieschakeling mogelijk: Flexibele opbouw bij bijzondere voedingsconcepten.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Phoenix Contact
Productnaam	QUINT-PS/1AC/24DC/40
Artikelnummer fabrikant	2866789
EAN	4046356421720
Catalogus	Gelijkstroomvoeding
Producttype	DIN-rail voeding
Productfamilie	QUINT POWER
Montagetype	DIN-railmontage
Aansluittype	Schroefaansluiting
Ingang	1-fasig
Ingangsspanning AC	85 tot 264 V AC
Ingangsspanning DC	90 tot 300 V DC
Nominale uitgangsspanning	24 V DC
Instelbereik uitgang	18 tot 29,5 V DC
Nominale uitgangsstroom	40 A
POWER BOOST	45 A permanent tot 40 °C
SFB-stroom	215 A gedurende 12 ms
Uitgangsvermogen	960 W
Rendement	meer dan 92 %
Uitgangstolerantie	24 V DC ±1 %
Rimpelspanning	onder 30 mVPP
Kortsluitvast	ja
Parallel schakelbaar	ja, voor redundantie en vermogensverhoging
In serie schakelbaar	ja
Signalering	DC OK en POWER BOOST-signaal
Isolatieweerstand ingang/uitgang	4 kV AC

Krachtige 24-V-voeding met SFB, POWER BOOST en duidelijke praktijkvoordelen

Deze voeding is bedoeld voor toepassingen waarbij niet alleen puur vermogen telt, maar ook een planbare werking in geval van een storing. De SFB Technologie levert kortstondig een zeer hoog stroomniveau. Daardoor kunnen geschikte installatieautomaten selectief en snel uitschakelen, zonder dat de volledige 24-V-voeding instort. Dat is een duidelijk voordeel in vertakte stuurstroomkringen, waarbij afzonderlijke foutzones netjes moeten worden gescheiden.

Een ander pluspunt is de preventieve functiebewaking. Die helpt om kritische toestanden vroegtijdig te herkennen, nog voordat een uitval de installatie stillegt. In combinatie met POWER BOOST is het apparaat zeer geschikt voor belastingen die bij het starten tijdelijk meer stroom nodig hebben. Daartoe behoren bijvoorbeeld motorstarters, ventieleilanden, krachtige besturingen of modules met hoge inschakelbelasting.

• Meer selectiviteit: Fouten in afzonderlijke stroompaden kunnen gerichter worden afgeschakeld.
• Meer reserves: Kortstondige belastingpieken worden veilig opgevangen.
• Meer transparantie: Toestanden zoals DC OK of actieve vermogensreserve zijn gemakkelijker te beoordelen.
• Meer flexibiliteit: Instelbare uitgangsspanning ondersteunt verschillende 24-V-concepten.
• Meer bedrijfszekerheid: Parallelbedrijf maakt redundantieoplossingen in de industriële omgeving mogelijk.

Vergeleken met eenvoudigere Phoenix Contact-series zoals UNO POWER ligt de focus hier duidelijk op maximaal functiediepte en hoge systeembeschikbaarheid. UNO POWER is eerder geschikt voor compacte standaardtaken met basisfunctie. TRIO POWER positioneert zich vaak als robuuste oplossing voor de machinebouw met sterke basisuitrusting en goede vermogensreserve. QUINT POWER gaat verder en biedt bijzonder uitgebreide diagnose- en reservefuncties voor kritische toepassingen.

Ook bij de toepassing zijn verschillen zichtbaar: terwijl UNO POWER vooral zinvol is waar ruimtebehoefte en basisvoeding centraal staan, past TRIO POWER zeer goed bij typische industriële toepassingen met solide belastingsreserve. QUINT POWER is de juiste keuze wanneer selectieve beveiliging, hoge beschikbaarheid, diagnose en gecontroleerd gedrag bij overbelasting of kortsluiting doorslaggevend zijn.

Vergelijkbare producten van ander gerenommeerde fabrikanten zijn bijvoorbeeld voedingen uit de series SITOP van Siemens, PROeco of PROmax van Weidmüller en Emparro van Murrelektronik. Siemens SITOP wordt vaak ingezet in sterk gestandaardiseerde automatiseringsomgevingen. Weidmüller PROmax is ontworpen voor hoge vermogensreserves. Murrelektronik Emparro scoort afhankelijk van de variant met efficiëntie en geschiktheid voor schakelkasten. Voor de concrete keuze zijn echter beveiligingsconcept, reservegedrag, diagnosefuncties en de gewenste integratie in het betreft systeem doorslaggevend.

Toepassing en extra voordelen van de primair geschakelde QUINT POWER-voeding

De primair geschakelde voeding is ontworpen voor de DIN-rail en combineert een robuuste uitvoering met hoge regelkwaliteit. Door de schroefaansluiting is een veilige bedrading in het industriële dagelijks gebruik mogelijk. De eenfasige ingang vergemakkelijkt het gebruik in veel bestaande netten. Aan de uitgang staat 24 V DC bij 40 A ter beschikking, zodat ook grotere belastingsgroepen betrouwbaar kunnen worden gevoed.

De meegeleverde productbenadering met SFB Technologie biedt echte meerwaarde voor de praktijk. Selective Fuse Breaking ondersteunt het gericht uitschakelen van foutieve stroomtakken. Zo kan het overige deel van de installatie blijven doorwerken. Juist in machines, productielijnen en procesinstallaties is dat een belangrijke factor voor hoge beschikbaarheid en laag stilstandtijden.

Daarnaast vergroot de instelbare uitgangsspanning het toepassingsbereik. Daarmee kan de voeding aan verschillende eisen in de 24-V-omgeving worden aangepast. Waar vergelijkbare standaardvoedingen vaak alleen pure voeding leveren, zet dit QUINT POWER-model sterker in op bescherming, reserve en diagnose. Dat maakt het bijzonder interessant voor veeleisende besturings- en automatiseringsconcepten.

Toepassingsgebieden

• Schakelkastbouw: Voor gestructureerde 24-V-voeding in industriële installaties.
• Machinebouw: Geschikt voor besturingen, actuatoren en belastingen met aanloopstroom.
• Automatisering: Ideaal voor PLC, I/O-modules, sensortechniek en veldtechniek.
• Procesinstallaties: Goed voor toepassingen met een hoge behoefte aan beschikbaarheid.
• Redundante systemen: Passend voor voedingsconcepten met parallelbedrijf.

De Phoenix Contact QUINT-PS/1AC/24DC/40 2866789 is een hoogwaardige 24-V-gelijkstroomvoeding voor iedereen die inzet op hoog vermogen, selectieve bescherming en stabiele processen in een industriële omgeving.
