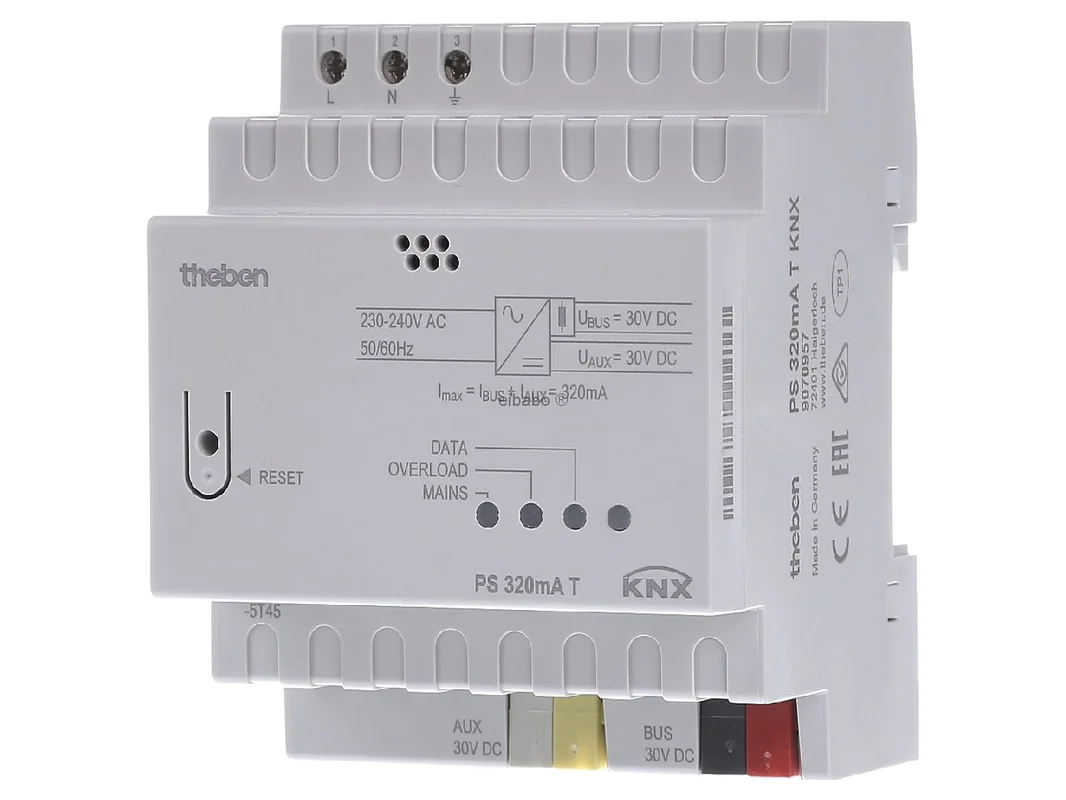

Voeding 320mA, KNX PS 320mA T KNX – Theben – 9070957 – 4003468902288:

De Theben KNX-voeding 320mA met geïntegreerde smoorspoel en resetknop PS 320mA T KNX 9070957 is een betrouwbare systeemcomponent voor de stabiele opbouw van moderne KNX-installaties. Ze voedt een KNX-lijn met 30 V DC, bewaakt de busspanning en zorgt met geïntegreerde smoorspoel voor een nette ontkoppeling van de buslijn van de voeding. Daardoor is het apparaat ideaal voor woningbouw, utiliteitsbouw en veeleisende automatiseringsprojecten.

Theben KNX-voeding met geïntegreerde smoorspoel voor stabiele busvoeding

De voeding is ontworpen voor één lijn met een nominale stroom van 320 mA en ondersteunt de veilige werking van KNX-deelnemers in het dagelijkse gebruik. Een resetknop met 20 seconden busreset vergemakkelijkt service, diagnose en heringebruikname direct in de schakelkast. Daarnaast is een hulpspanningsaansluiting met 30 V DC beschikbaar, wat de integratie van extra functies in het systeem vereenvoudigt.

Producthighlights voordelen

• 320 mA KNX-voeding: Stabiele energievoorziening voor één KNX-lijn in woning- en utiliteitsbouw.
• Geïntegreerde smoorspoel: Ontkoppelt de buslijn doeltreffend van de voeding.
• Resetknop: Handmatige busreset gedurende 20 seconden voor service en onderhoud.
• 30 V DC KNX-uitgang: Geschikt voor de normconforme werking van KNX TP-apparaten.
• Aanvullende hulpspanning: Aparte 30 V DC-aansluiting voor aanvullende toepassingen.
• Continue kortsluitbeveiliging: Ondersteunt een veilige en robuuste installatiebediening.
• Bewaking van de busspanning: Voor meer transparantie en bedrijfszekerheid in het KNX-systeem.
• REG-uitvoering: Voor nette montage op de DIN-rail in de verdeler.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Theben KNX-voeding 320mA met geïntegreerde smoorspoel en resetknop PS 320mA T KNX 9070957
EAN	4003468902288
Catalogus	Voeding
Bussysteem	KNX TP
Toepassing	Voeding en bewaking van een KNX-lijn
Nominale spanning KNX	30 V DC, ± 2 V, SELV
Nominale stroom KNX	320 mA
Geïntegreerde smoorspoel	Ja, voor 1 lijn
Resetfunctie	Busreset via knop, 20 sec.
Hulpspanning	30 V DC
Netspanning	230 V AC tot 240 V AC, 50 tot 60 Hz
Montagewijze	DIN-rail, REG
Breedte	4 module-eenheden
Aansluiting KNX	Busklem
Max. kortsluitstroom	tot 0,8 A
Overbruggingstijd bij netuitval	min. 130 ms
Beschermingsgraad	IP20
Beschermingsklasse	II
Omgevingstemperatuur	-5 °C tot +45 °C

Stabiele KNX-busvoeding voor woningbouw, utiliteitsbouw en een nette lijnstructuur

Deze voeding is de passende basis voor een betrouwbare KNX-infrastructuur. De geïntegreerde smoorspoel scheidt de lijn netjes van de voeding en creëert daarmee de voorwaarde voor storingsarme communicatie op de bus. De resetknop is in een servicesituatie bijzonder praktisch, omdat afzonderlijke werkzaamheden aan de bus snel ondersteEnkunnen worden zonder extra hulpmiddelen te hoeven gebruiken.

Tot de belangrijkste voordelen behoren de stabiele voeding van een KNX-lijn, de geïntegreerde busbewaking, de extra 30 V DC-hulpuitgang en de compacte bouwvorm voor inbouw in de verdeler. Het apparaat is bijzonder geschikt voor lijnen met klassieke sensoren, actoren, visualisatie en ruimteregeling, waarbij een betrouwbare spanningsbasis doorslaggevend is.

Wie een robuuste en netjes opgebouwde KNX-installatie plant, kiest voor een voeding die niet alleen energie levert, maar ook de buswerking actief ondersteunt. Precies hier overtuigt het systeem met een stabiele 30 V DC-voeding, geïntegreerde smoorspoel en een praktijkgerichte resetfunctie. Het resultaat is een veilige installatiebediening met een duidelijke lijnstructuur en hoge geschiktheid voor dagelijks gebruik.

Binnen het Theben-programma is deze uitvoering ideaal wanneer een enkele KNX-lijn met 320 mA betrouwbaar gevoed moet worden. Modellen met een hogere uitgangsstroom van dezelfde fabrikant zijn vooral zinvol wanneer meer busapparaten op één lijn gepland zijn of extra reserves voor latere uitbreidingen nodig zijn. Varianten zonder vergelijkbare vermogensreserve worden eerder ingezet in kleinere projecten met een gering aantal deelnemers.

Het wezenlijke verschil in de toepassing ligt daarom vooral in de stroomreserve en de uitbreidingsgraad van de KNX-lijn. Voor compacte woningbouwprojecten of duidelijk afgebakende lijnen is de 320 mA-klasse vaak een economische en technisch passende oplossing. Grotere lijnen met veel sensoren, actoren of bedienapparaten profiteren daarentegen van sterkere voedingen uit dezelfde productfamilie.

Terwijl pure systeemapparaten zoals lijnkoppelaars, interfaces of actoren gegevens verwerken en opdrachten uitvoeren, vormt een voeding de elektrische basis van de betreffende lijn. Dit apparaat is daarom niet bedoeld voor schakel- of besturingstaken, maar voor de constante voeding en ontkoppeling van de KNX-bus. Juist in projecten met netjes gescheiden lijnstructuren is dat een doorslaggevend voordeel voor overzicht en onderhoud.

Vergeleken met sterkere Theben-voedingen is dit model bijzonder geschikt voor lijnen met een normale deelnemersdichtheid. In kleinere tot middelgrote installaties kan zo een efficiënte en normconforme voeding worden opgebouwd zonder onnodige reserves te plannen.

Vergelijkbare apparaten van andere gerenommeerde fabrikanten zijn bijvoorbeeld de MDT KNX-voeding STV-0320.02, ABB KNX-voedingen van de 320 mA-klasse of Siemens KNX-voedingen met geïntegreerde smoorspoel. Deze producten hebben hetzelfde basisdoel, maar verschillen vaak in bedieningsconcept, weergave-elementen, diagnosefuncties en deels in extra uitgangen.

MDT zet vaak in op goed zichtbare status-leds en een zeer praktijkgericht diagnosebeeld in de schakelkast. ABB biedt in veel series een sterke integratie in grotere gebouwstructuren en een brede systeemomgeving. Siemens is in veel utiliteitsgebouwen verbreid en wordt vaak geïntegreerd in projectspecifieke systeemlandschappen. In de KNX-communicatie zijn deze apparaten in principe compatibel, omdat zij de busvoeding voor KNX TP leveren. Verschillen worden vooral zichtbaar in de details van de installatie, diagnose en in de projectstandaard van de betreffende fabrikant.

Een KNX-voeding zelf wordt in ETS meestal niet zoals een klassieke actor geparametreerd. Voor de praktijk is het echter belangrijk om de lijnstructuur in ETS netjes op te bouwen en elke buslijn duidelijk te benoemen. Zo is bij service, diagnose en uitbreiding snel te zien welke sensoren en actoren op welke voeding zijn aangesloten.

Een praktijkgericht voorbeeld is de indeling van een eengezinswoning in een hoofdlijn en een eigen lijn voor een verdieping of een functioneel gebied. De 320 mA-voeding voedt dan precies deze lijn, terwijl in ETS de groepsadressen netjes worden ingedeeld naar functies zoals licht, zonwering en klimaat. Bij een storing kan de busreset direct op het apparaat helpen nadat wijzigingen aan busapparaten of bedrading zijn uitgevoerd.

In grotere projecten is het aan te raden om vóór de ingebruikname het stroomverbruik van de geplande KNX-deelnemers globaal op te tellen en een reserve in te plannen. Zo blijft de lijn ook bij latere aanvullingen stabiel. Bovendien moet in de ETS-documentatie worden vastgelegd welke lijn via welke voeding loopt. Dat vergemakkelijkt onderhoud, foutopsporing en latere projectaanpassingen aanzienlijk.

Met deze oplossing creëert u de technische basis voor een stabiele en netjes opgebouwde KNX-installatie. De combinatie van 320 mA uitgangsstroom, geïntegreerde smoorspoel, busbewaking en 20 seconden resetfunctie maakt het apparaat tot een overtuigende keuze voor professionele installaties. Wie op zoek is naar een betrouwbare KNX-voeding voor één lijn, krijgt hier een doordachte oplossing voor langdurig gebruik in de verdeler.
