Description

Voeding 640mA SpaceLogic KNX – Voeding voor domotica 640mA MTN6513-1202 – Schneider Electric – 3606481902825:

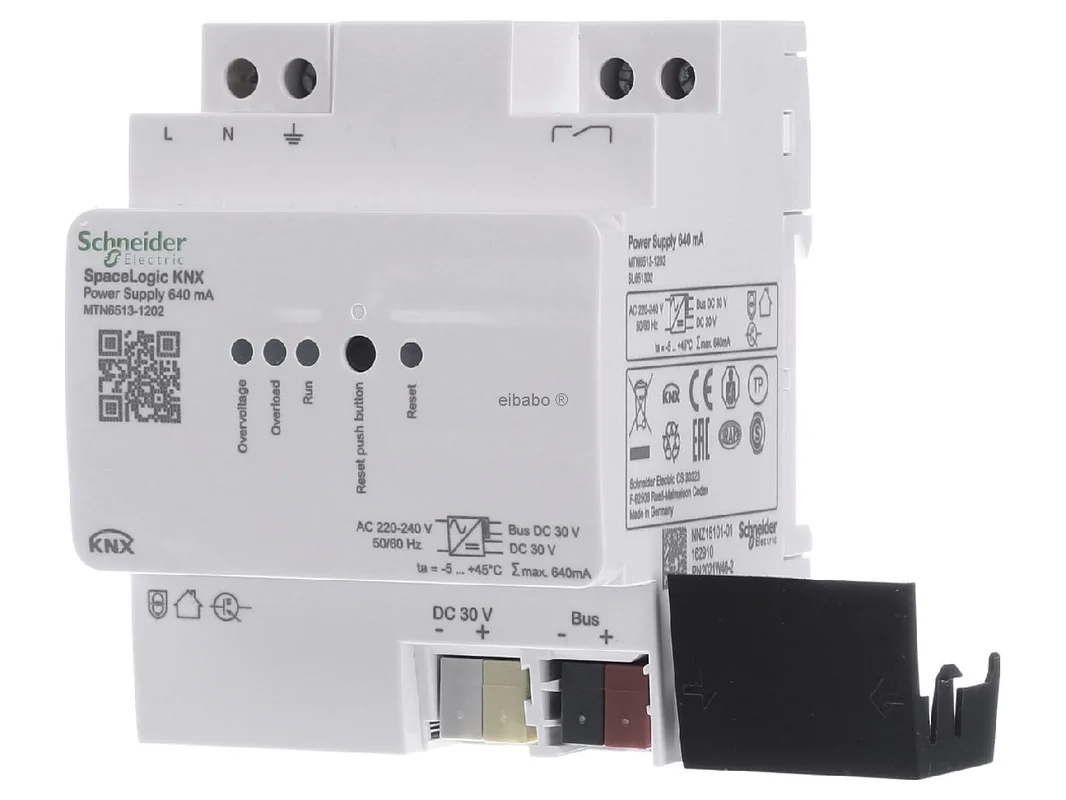

De Schneider Electric KNX-voeding 640mA met smoorspoel 30V DC REG MTN6513-1202 is een betrouwbare systeemcomponent voor stabiele KNX-lijnen in woningbouw, utiliteitsbouw en bedrijfstoepassingen. Ze genereert de busspanning voor KNX-apparaten en biedt daarnaast een 30 V DC-uitgang voor extra verbruikers. Het apparaat is ontworpen voor montage op DIN-rail volgens EN 60715 en ondersteunt een veilige, overzichtelijke opbouw in de verdeler.

Stabiele busvoeding voor moderne KNX-installaties

De SpaceLogic KNX-voeding van Schneider Electric combineert een nette spanningsvoorziening met een hoge bedrijfszekerheid. De KNX-uitgang met geïntegreerde smoorspoel voedt de lijn betrouwbaar, terwijl de extra DC 30 V-uitgang meer speelruimte biedt voor passende extra apparaten. Kortsluitvastheid, overspanningsbestendigheid en nullastbestendigheid zorgen voor een robuuste inzet in het dagelijks gebruik. Een resetknop vereenvoudigt service en inbedrijfstelling, omdat hiermee de voeding gericht kan worden uitgeschakeld en busapparaten kunnen worden gereset.

Producthighlights voordelen

• 640 mA busstroom: Ideaal voor veel KNX-lijnen in eengezinswoning, kantoor of kleine bedrijfsunit.
• Geïntegreerde smoorspoel: Nette ontkoppeling van de KNX-lijn voor een normconforme opbouw.
• Extra DC-uitgang: 30 V DC voor compatibele extra apparaten binnen de installatie.
• DIN-railmontage: Geschikt voor verdelers op TH35 volgens EN 60715.
• Resetknop: Praktisch voor onderhoud, herstart en diagnose in de schakelkast.
• Potentiaalvrij meldcontact: Voor bedrijfs- en diagnosmeldingen aan bovenliggende systemen.
• Parallelschakeling mogelijk: Twee identieke apparaten kunnen worden gecombineerd voor stroomverhoging.
• Robuust ontwerp: Kortsluitvast, overspanningsbestendig en nullastbestendig.
• Geschikt voor noodstroom: Geschikt voor installaties met noodstroomvoorziening.
• Compacte bouwvorm: Efficiënt gebruik van de ruimte in de verdeler.

Typische toepassingsgebieden in de KNX-praktijk

• Woongebouwen: Voeding van drukknoppen, sensoren, actoren en ruimteregelaars op één KNX-lijn.
• Kantoorruimtes: Stabiele basis voor licht, zonwering, HVAC en scèneschakeling.
• Modernisering: Goede keuze bij de uitbreiding van bestaande verdelers met KNX-techniek.
• Compacte onderverdelers: Dankzij 4 TE ook interessant voor ruimtebewuste concepten.
• Installaties met diagnosebehoefte: Het meldcontact helpt bij centrale storingsmelding.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Schneider Electric KNX-voeding 640mA met smoorspoel 30V DC REG MTN6513-1202
EAN	3606481902825
Catalogus	Voeding
Productreeks	SpaceLogic KNX
Bussysteem	KNX TP256
Montagewijze	REG, DIN-rail TH35 volgens EN 60715
Nominale spanning	220 tot 240 V AC
Netfrequentie	50 tot 60 Hz
Bus-uitgangsspanning	28 tot 31 V DC SELV
Uitgangsspanning extra voeding	30 V DC
Bus-uitgangsstroom	640 mA
Uitgangen	KNX-uitgang met smoorspoel en DC 30 V-uitgang
Vermogensverlies	max. 1,8 W
Opgenomen vermogen	ca. 2,9 W
Max. kortsluitstroom	1,5 A
Apparaatbreedte	4 TE, 72 mm
Meldcontact	potentiaalvrij voor bedrijf en diagnose
Beschermingseigenschappen	kortsluitvast, overspanningsbestendig, nullastbestendig
Bijzondere functie	Resetknop voor het uitschakelen en resetten van busapparaten
Parallelschakeling	mogelijk met identiek apparaat

Efficiënte lijnvoeding en meer reserves voor KNX-projecten

Deze voeding is geschikt voor KNX-lijnen waarbij stabiele werking, duidelijke diagnose en eenvoudig onderhoud centraal staan. De nominale stroom kan flexibel over de uitgangen worden verdeeld. Dat is vooral nuttig wanneer naast de buslijn ook passende extra apparaten met 30 V DC moeten worden geïntegreerd. Dankzij de geïntegreerde smoorspoel is geen afzonderlijk component nodig, wat planning en opbouw vereenvoudigt.

Een groot voordeel in de praktijk is het potentiaalvrije meldcontact. Daarmee kunnen bedrijfsstatussen en fouten gericht worden doorgegeven aan visualisatie, meldeingang of gebouwbeheersysteem. In technische ruimtes, kantoren of veeleisende woonprojecten verbetert dat de transparantie tijdens het gebruik aanzienlijk.

• Stabiele KNX-busspanning voor een veilige communicatie van alle deelnemers op de lijn.
• Tweede 30 V DC-uitgang voor extra, passende apparaten zonder aparte voeding.
• Resetknop bespaart tijd bij service, test en inbedrijfstelling.
• Potentiaalvrij meldcontact voor nette integratie in storingsmeldingen.
• Parallelschakeling van twee identieke apparaten voor hogere stroomreserves in grotere lijnen.
• Compacte 4 TE-bouwvorm voor ruimtebesparende verdelerplanning.
• Geschikt voor installaties met noodstroomvoorziening.

Binnen de SpaceLogic KNX-reeks is dit 640 mA-apparaat de juiste keuze voor veel standaardlijnen met een normaal aantal deelnemers. Voor grotere lijnen of projecten met een hogere stroombehoefte biedt Schneider Electric ook krachtigere varianten, bijvoorbeeld met 1280 mA. Deze zijn vooral geschikt wanneer veel sensoren, actoren of extra apparaten op één lijn samenkomen.

Ten opzichte van een krachtigere uitvoering scoort het 640 mA-model met een zeer goede balans tussen vermogen, ruimtebehoefte en kostenefficiëntie. Voor compacte woningbouwprojecten of duidelijk afgebakende lijnen is het vaak de zinvollere keuze. De 1280 mA-variant komt vooral tot zijn recht in grote verdelers, bij een hoge apparaatdichtheid of bij doelgerichte reserveplanning.

Het voorliggende apparaat is ideaal wanneer één enkele KNX-lijn netjes moet worden gevoed en tegelijkertijd een extra 30 V DC-uitgang gewenst is. In kleinere projecten kan het de centrale stroombron van een lijn vormen. In grotere installaties wordt het vaak per lijn toegepast om de structuur overzichtelijk te houden en fouten gemakkelijker te lokaliseren.

Krachtigere Schneider Electric-voedingen zijn eerder bedoeld voor grotere lijnstromen of voor installaties met een duidelijke uitbreidingsreserve. Het 640 mA-model is daarentegen bijzonder geschikt voor woningen, etageverdelers of deelgebieden met een duidelijke belastingsstructuur. Wanneer hoge redundantie of grotere belastingen vereist zijn, kan de parallelschakeling van identieke apparaten een praktische oplossing zijn.

Vergelijkbare KNX-voedingen met 640 mA zijn onder andere verkrijgbaar van ABB, Siemens en MDT. Bij ABB staan vaak brede systeemintegratie en, afhankelijk van de serie, extra diagnosefuncties op de voorgrond. Siemens biedt in veel gevallen een nauwe integratie in grotere gebouwsystemen. MDT is vaak een interessante optie wanneer een zeer goede prijs-kwaliteitverhouding en deels uitgebreide diagnose centraal staan.

Essentiële verschillen liggen meestal in detailfuncties van de diagnose, in de aard van de meldcontacten, in de parametrering van extra functies en in de integratie in de betreffende fabrikantomgeving. In principe blijft de KNX-compatibiliteit aan de buszijde gewaarborgd, omdat de voeding de gestandaardiseerde KNX-lijn levert. Bij extra functies rond diagnose of systeemontwerp loont het echter om naar het betreffende totaalconcept te kijken.

Een KNX-voeding zelf wordt in ETS meestal niet als actieve busdeelnemer met uitgebreide applicatie geparametreerd. Toch is zij centraal voor de projectplanning. In de praktijk moet elke lijn netjes worden gedocumenteerd, bijvoorbeeld met aanduidingen als “BG licht en drukknoppen” of “1e verdieping zonwering”. Zo blijven stroombehoefte, aantal deelnemers en diagnose overzichtelijk.

Een beproefde aanpak is om het te verwachten stroomverbruik van de lijn vooraf op te tellen en een reserve in te plannen. Wanneer veel sensoren, bedieningselementen en schakelactoren gezamenlijk op één lijn worden gebruikt, moet de grens van 640 mA niet te krap worden berekend. Bij latere uitbreidingen kan anders een krachtiger apparaat of een nieuwe lijnstructuur nodig zijn.

Praktisch voorbeeld: In een eengezinswoning voedt de voeding één lijn met drukknoppen, aanwezigheidsmelders, verwarmingsactoren en enkele schakelactoren. Voor de ETS-structuur wordt een duidelijke groepsadreslogica aanbevolen op basis van functies zoals licht, zonwering en klimaat. Het meldcontact van de voeding kan op een binaire ingang worden aangesloten om bij uitval een melding in de visualisatie weer te geven.

Een ander voorbeeld is de etagevoeding op kantoor. Hier kan per etage een eigen lijn worden gepland. Dat vereenvoudigt download, foutopsporing en service. Bij onderhoud kan de resetknop helpen om gedefinieerde herstarts uit te voeren zonder de volledige installatie te beïnvloeden. Voor latere uitbreidingen moet in ETS en in de schakelkastdocumentatie altijd herkenbaar zijn welke lijn door welke voeding wordt verzorgd.

Met deze KNX-voeding krijgt u een doordachte oplossing voor professionele businstallaties met hoge stabiliteit, duidelijke diagnose en compacte opbouw. De combinatie van 640 mA busvermogen, geïntegreerde smoorspoel, extra 30 V DC-uitgang en potentiaalvrij meldcontact maakt dit apparaat tot een sterke keuze voor veeleisende KNX-projecten.

Wie een duurzame, nette en praktijkgerichte voeding voor moderne gebouwautomatisering zoekt, kiest met dit model voor een solide basis voor de dagelijkse werking.
