Description

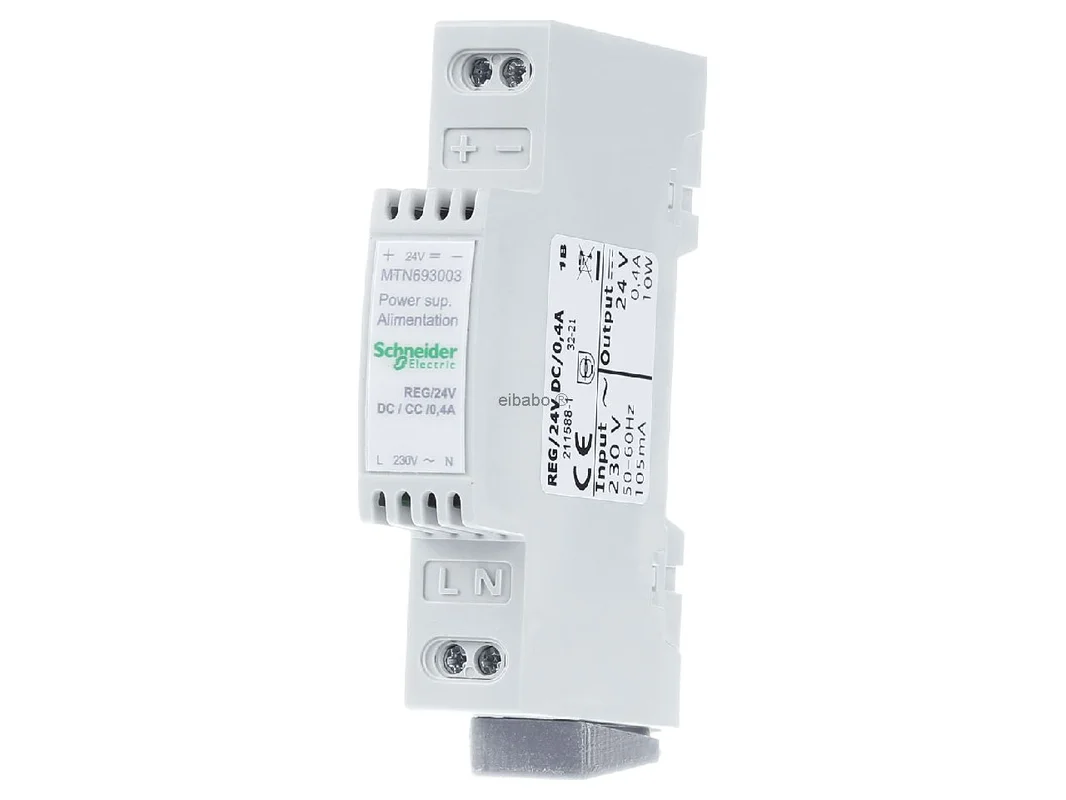

Voeding REG DC 24 V/0,4 A MTN693003 – Schneider Electric – 3606485012452:

De Schneider Electric DIN-rail-voeding DC 24V 0,4A gestabiliseerd KNX MTN693003 is een compacte en betrouwbare gelijkstroomvoeding voor KNX-installaties met een 24 V-behoefte. Ze is ideaal geschikt voor 24 V-binaire ingangen evenals voor passende systeemapparaten in de verdeler. Het apparaat levert een gestabiliseerde uitgangsspanning en ondersteunt een veilige werking door geïntegreerde overbelastings- en kortsluitbeveiliging. Dankzij de smalle bouwvorm voor montage op DIN-rails volgens EN 60715 is het een zeer goede keuze voor moderne gebouwautomatisering in woning- en utiliteitsbouw.

Compacte 24 V-voeding voor KNX-componenten in de schakelkast

De voeding van Schneider Electric is ontwikkeld voor gebruik in KNX-omgevingen waar een stabiele DC 24 V-voeding vereist is. Ze voorziet geselecteerde binaire ingangen en andere compatibele REG-apparaten betrouwbaar van energie. De nauwkeurig geregelde uitgangsspanning ondersteunt een constante werking van gevoelige elektronica en helpt functiestoringen door spanningsschommelingen te voorkomen. Door de lichtgrijze uitvoering en de smalle modulebreedte past het apparaat netjes in de verdeler.

Producthighlights voordelen

• Gestabiliseerde DC 24 V: Constante voeding voor KNX-apparaten met externe 24 V-behoefte.
• 0,4 A uitgangsstroom: Geschikt voor typische toepassingen met binaire ingangen en REG-toebehoren.
• Geïntegreerde beveiliging: Overbelastings- en kortsluitbeveiliging verhogen de bedrijfszekerheid.
• Compacte bouwvorm: Ideaal voor ruimtebesparende montage op DIN-rail TH35.
• Nette integratie: Passend voor gestructureerde KNX-verdelingen in nieuwbouw en bestaande bouw.
• Solide netzijde: Voeding via AC 230 V bij 48 tot 63 Hz.
• Stabiele prestatie: Ontworpen voor toepassingen tot 10 W.
• Eenvoudig te plannen: Zinvolle oplossing voor kleine 24 V-belastingen in KNX-kasten.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Schneider Electric DIN-rail-voeding DC 24V 0,4A gestabiliseerd KNX MTN693003
EAN	3606485012452
Catalogus	Gelijkstroomvoeding
Fabrikant	Schneider Electric
Systeem	KNX
Montagetype	DIN-rail TH35 volgens EN 60715
Primaire voeding	AC 230 V, 48 tot 63 Hz
Uitgangsspanning	DC 24 V, gestabiliseerd, ± 3 %
Uitgangsstroom	max. 0,4 A
Uitgangsvermogen	max. 10 W
Beveiligingsfuncties	Overbelastings- en kortsluitbeveiliging geïntegreerd
Bouwvorm	REG, smalle apparaatbreedte
Apparaatbreedte	1 TE, ca. 18 mm
Kleur	lichtgrijs
Typenummer	MTN693003

Betrouwbare 24 V-energie voor binaire ingangen, routers en REG-techniek

De Schneider Electric DIN-rail-voeding DC 24V 0,4A gestabiliseerd KNX MTN693003 is bijzonder sterk wanneer in de KNX-verdeler een nette en compacte 24 V-hulpvoeding nodig is. Typische toepassingsgebieden zijn 24 V-binaire ingangen, KNX/IP-routers met passende externe voeding evenals andere REG-componenten met laag opgenomen vermogen. Door de gestabiliseerde uitgangsspanning werkt de aangesloten techniek gelijkmatig en voorspelbaar.

Een wezenlijk voordeel ligt in de duidelijke afstemming op kleine tot middelgrote 24 V-belastingen. Het apparaat helpt extra hulpvoedingen in de schakelkast netjes te structureren. Tegelijk verhoogt de geïntegreerde beveiliging tegen overbelasting en kortsluiting de uitvalzekerheid van de installatie. Dat is vooral belangrijk in genetwerkte KNX-projecten, waarin een stabiele nevenstroomkring de veilige werking van meerdere functies ondersteunt.

• Zeer compacte oplossing voor verdelers met een beperkt plaatsaanbod.
• Gestabiliseerde 24 V DC voor gevoelige KNX-extra apparaten.
• Geschikt voor REG-inbouw in woningbouw, kantoor en utiliteitsbouw.
• Ideaal voor de voeding van 24 V-binaire ingangen in centrale kasten.
• Geïntegreerde beveiligingsfuncties verminderen het risico bij foutieve bedrading of belastingpieken.
• Eenvoudig te integreren in bestaande KNX-concepten met externe hulpvoeding.

Binnen de KNX-omgeving van Schneider Electric vult deze voeding typische REG-apparaten aan die een externe 24 V-voeding nodig hebben. In tegenstelling tot een KNX/IP-router verzorgt ze geen telegramleiding, geen IP-koppeling en geen routingfunctie. Haar taak is puur de elektrische voeding. Dat maakt haar de passende keuze wanneer geen buslogica maar een stabiele hulpvoeding gevraagd is.

Vergeleken met klassieke KNX-busvoedingen van dezelfde fabrikant ligt de focus niet op de voeding van de KNX TP-lijn, maar op een geregelde DC 24 V-uitgangsspanning voor extra apparaten. Wie dus een KNX-lijn wil voeden, heeft in de regel een echte KNX-busvoeding nodig. Wie daarentegen 24 V voor binaire ingangen of bepaalde REG-apparaten nodig heeft, kiest voor dit gespecialiseerde model.

Schneider Electric biedt binnen het KNX-bereik verschillende REG-componenten met duidelijk gescheiden taken. Een KNX/IP-router dient voor de koppeling van KNX en Ethernet en vaak ook voor de ETS-aansluiting. Deze voeding levert daarentegen de nodige bedrijfsspanning voor passende 24 V-apparaten. Beide producten kunnen elkaar in hetzelfde project zinvol aanvullen, maar hebben volledig verschillende rollen in het systeem.

Terwijl busvoedingen direct de KNX-lijn voeden, is dit apparaat bedoeld voor nevenverbruikers met 24 V DC. In de praktijk betekent dat: busvoeding voor de communicatie, MTN693003 voor passende extra belastingen. Deze scheiding zorgt voor een duidelijke structuur in de verdeler en vergemakkelijkt de projectplanning.

Bij ABB zijn binnen de KNX-omgeving 24 V-componenten te vinden die vaak samen met 24 V-binaire ingangen worden gebruikt. Het wezenlijke verschil ligt er vaak in dat ABB in veel projecten sterker wordt gepland met afgestemde ingangsmodules en passende hulpvoeding. Het basisidee blijft hetzelfde: stabiele 24 V voor sensortechniek en interfaces.

Ook Siemens en MDT voeren op het gebied van gebouwautomatisering DIN-rail-voedingen of passende 24 V-voedingen voor automatiseringstaken. Verschillen tonen zich meestal in bouwvorm, vermogensreserve en de directe focus op KNX-toebehoren of algemene besturingstechniek. Voor de keuze is daarom belangrijk of een pure 24 V-hulpvoeding of een echte KNX-busvoeding nodig is.

Wat compatibiliteit betreft geldt: een 24 V DC-voeding is alleen zinvol uitwisselbaar wanneer spanning, stroombehoefte, beveiligingsconcept en inbouwtype bij de toepassing passen. Voor KNX zelf vervangt zij geen TP-busvoeding, maar kan zij veel extra apparaten in de verdeler betrouwbaar ondersteunen.

Het apparaat zelf wordt niet in ETS geparametreerd, omdat het een voeding is. Voor de praktijk is het echter belangrijk om in ETS alle aangesloten 24 V-apparaten duidelijk naar functie en inbouwlocatie te benoemen. Zo kunnen binaire ingangen, routers of hulpmodules in het project netjes worden toegewezen en in servicegevallen sneller worden gecontroleerd.

Een zinvol voorbeeld is de benaming volgens het schema “BG technische ruimte binaire ingang raamcontacten 24 V” of “UV OG IP-router externe 24 V”. Daardoor ziet men meteen welk apparaat van de hulpvoeding afhankelijk is. Valt een 24 V-nevenvoeding uit, dan kunnen in ETS gemelde communicatieproblemen gemakkelijker naar de elektrische oorzaak worden herleid.

Bij 24 V-binaire ingangen is het aan te raden groepsadressen logisch per ruimte of functie in te delen, bijvoorbeeld raam, storing, status of drukknop. Zo blijft de installatie ondanks centrale bedrading overzichtelijk. In installaties met KNX/IP-router en externe 24 V-voeding moet bovendien worden gecontroleerd of na een herstart alle communicatiewegen weer correct worden opgebouwd. Een nette documentatie van stroomkring, klem en groepsstructuur bespaart veel tijd bij de ingebruikname.

Met deze compacte oplossing van Schneider Electric creëert u een betrouwbare basis voor veel 24 V-toepassingen in de KNX-schakelkast. De combinatie van gestabiliseerde uitgangsspanning, beveiligingsfuncties en ruimtebesparende REG-bouwvorm maakt het apparaat tot een overtuigende keuze voor professionele projecten. Wie een slanke, veilige en systeemgerichte 24 V-voeding zoekt, kiest hier voor een doordachte oplossing voor het dagelijks leven van de gebouwautomatisering.
