Description

Voedingseenheid, 230V/24V, 2500mA – Accessoire voor bussysteem 6358-101 – Busch Jaeger – 2CKA006310A0166 – 4011395131534:

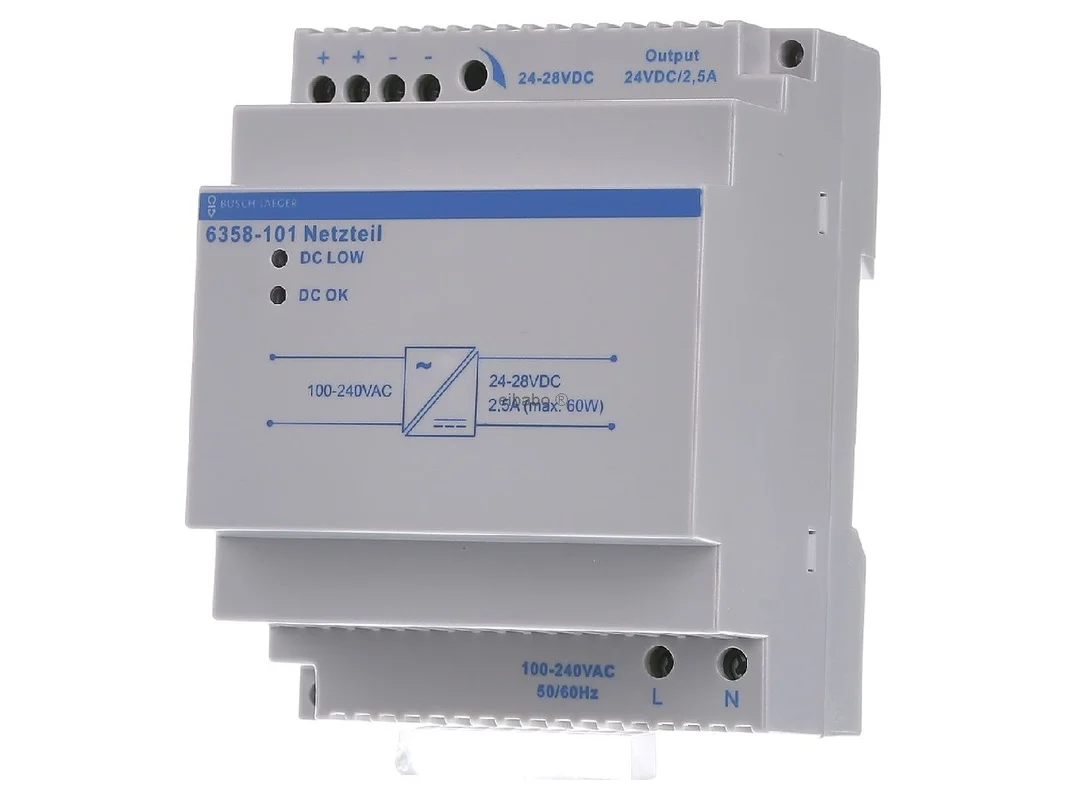

De Busch Jaeger DIN-rail voeding REG SELV voor bussystemen 24V DC 2500mA 6358-101 2CKA006310A0166 is de juiste oplossing voor de stabiele voedingsspanning van veeleisende systeemapparaten in de gebouwautomatisering. Hij levert 24 V DC met 2500 mA en is ontworpen voor gebruik op de DIN-rail in de verdeler. Daarmee is de voeding ideaal voor toepassingen in KNX- en Busch-free@home®-omgevingen, waarin een betrouwbare extra voeding vereist is.

Betrouwbare 24 V DC voeding voor veeleisende bussystemen

De voeding ondersteunt onder andere de Power-buskoppelaar 6120/13, de System Access Point SAP/S.13, SmartTouch 10″, RoomTouch 4″, RoomTouch 5″ evenals het Busch-Trevion 2,4″ distoneelstuk. Dankzij de SELV-uitvoering is het apparaat geschikt voor een veilige en normconforme voeding van compatibele componenten. De montage op de DIN-rail vergemakkelijkt de nette integratie in moderne verdeelkasten en technische centrales.

Producthighlights voordelen

• Stabiele extra voeding: Levert 24 V DC voor compatibele bedienings-, weergave- en systeemapparaten.
• Hoog uitgangsvermogen: Met 2500 mA ook geschikt voor systemen met een verhoogde vermogensbehoefte.
• SELV-uitvoering: Ondersteunt een veilige voedingsspanning in gebouwen.
• REG-bouwvorm: Ontworpen voor snelle montage op de DIN-rail in de schakelkast.
• Breed toepassingsgebied: Geschikt voor geselecteerde apparaten uit KNX en Busch-free@home®.
• Nette systeemintegratie: Ideaal voor centrale verdelers in woningbouw en utiliteitsbouw.
• Professionele voeding: Ondersteunt de betrouwbare werking van gevoelige systeemcomponenten.

Typische toepassingsgebieden in de gebouwautomatisering

• Visualisatie: Voeding van touchpanels en distoneelstuks met extra 24 V-behoefte.
• Systeembedrijf: Aanvullende spanningsbron voor centrale besturings- en toegangsapparaten.
• Modernisering: Zinvol bij de uitbreiding van bestaande KNX- of Busch-free@home®-installaties.
• Inbouw in verdeler: Geschikt voor gestructureerde installaties in technische verdelers en onderverdelingen.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Busch Jaeger DIN-rail voeding REG SELV voor bussystemen 24V DC 2500mA 6358-101 2CKA006310A0166
EAN	4011395131534
Catalogus	Accessoires
Fabrikant	Busch-Jaeger
Type	6358-101
Bestelnummer	2CKA006310A0166
Uitgangsspanning	24 V DC
Uitgangsstroom	2500 mA
Veiligheidslaagspanning	SELV
Montagewijze	REG, DIN-rail
Bouwbreedte	1 TE
Nominale breedte per TE	18 mm
Toepassingsgebied	Extra voeding voor bus- en systeemapparaten
Designlijn	Busch-priOn®
Productreeksen	KNX, Busch-free@home®
Compatibele apparaten	Power-buskoppelaar 6120/13, SAP/S.13, SmartTouch 10″, RoomTouch 4″, RoomTouch 5″, Busch-Trevion 2,4″ distoneelstuk en andere apparaten met 24 V DC extra voeding

Meer vermogen voor panelen, touchapparaten en centrale systeemcomponenten

Deze voeding komt overal tot zijn recht waar bedieningspanelen, distoneelstuks of centrale systeemapparaten een stabiele extra 24 V DC-voeding nodig hebben. In hoogwaardige smart-buildingprojecten zorgt hij voor duidelijke verhoudingen in de verdeler, korte lijnen in de planning en een nette integratie in bestaande automatiseringsconcepten. Vooral bij visualisatie, centrale bediening en veeleisende besturingsfuncties is een constante voeding een belangrijke bouwsteen voor een betrouwbare werking.

Een belangrijk voordeel ligt in de gerichte afstemming op compatibele Busch-Jaeger apparaten. Daardoor kan de stroomvoorziening passend bij de toepassing worden gepland, zonder te hoeven uitwijken naar algemene standaardvoedingen. Dat verhoogt de systeemveiligheid en ondersteunt een uniforme projectering in het gebouw.

• Ontworpen voor compatibele Busch-Jaeger systeemapparaten met extra 24 V-behoefte.
• Geschikt voor visualisatie, bediening en centrale systeemfuncties.
• Compacte REG-bouwvorm voor een nette montage in de verdeler.
• SELV-uitvoering voor gebruik in gevoelige gebouwomgevingen.
• Hoge stroomreserve voor meerdere of krachtigere eindapparaten in het systeem.
• Geschikt voor projecten in woningbouw, utiliteitsbouw en modernisering.

Binnen het Busch-Jaeger assortiment zijn er verschillende voedingen en voedingsmodules voor uiteenlopende taken. Klassieke KNX-voedingen met busspoel zijn verantwoordelijk voor de voeding van de KNX-lijn zelf. Dit model daarentegen dient als extra 24 V DC-voeding voor geselecteerde systeemapparaten en touchpanels. Het toepassingsgebied moet daarom duidelijk worden onderscheiden van een zuivere KNX-lijnvoeding.

Ten opzichte van eenvoudige voedingen met een lager vermogen biedt de uitvoering met 2500 mA meer reserves voor apparaten met een hogere energiebehoefte. Dat is vooral zinvol wanneer meerdere compatibele componenten in dezelfde schakelkast worden gevoed of wanneer een paneel met permanente weergave betrouwbaar moet worden gebruikt.

Terwijl KNX-voedingen met smoorspoel de buscommunicatie van een lijn ondersteunen, voedt dit apparaat geen KNX TP-lijn in de klassieke zin, maar levert het een extra 24 V DC-bedrijfsspanning voor geschikte eindapparaten. In de praktijk betekent dit: voor sensoren, actoren en buslijn blijft de betreffende KNX-voeding nodig, terwijl deze voeding aanvullend wordt ingepland voor panelen, access points of distoneelstuks.

Bij kleinere installaties met slechts één apparaat kan ook een voeding met lager vermogen volstaan, mits de fabrikant dit voor het doelapparaat voorziet. In projecten met meerdere visualisatie- of systeemcomponenten is de 2500 mA-klasse echter meestal de robuustere keuze.

Vergelijkbare 24 V REG-voedingen van andere gerenommeerde fabrikanten zijn bijvoorbeeld van ABB, MDT of Mean Well in de schakelkastomgeving te vinden. Verschillen zijn vooral zichtbaar in de directe systeemvrijgave, in de afstemming op gebouwautomatisering en in de fabrikantbinding binnen het project.

• ABB: Vaak technisch nauw verwant aan professioneel gebruik in gebouwen, maar er moet worden gelet op de concrete vrijgave voor het betreffende systeemapparaat.
• MDT: Sterk in de KNX-omgeving, maar niet elke 24 V-voeding is automatisch bedoeld voor speciale Busch-Jaeger panelen.
• Mean Well: Breed verspreid in de industrie, vaak zeer flexibel, maar zonder de directe systeemnabijheid van een fabrikantspecifiek apparaat.

Voor maximale compatibiliteit wordt bij gevoelige touch- en systeemapparaten altijd een voeding aanbevolen die eenduidig past bij de betreffende fabrikantomgeving en de vereiste spanning.

De voeding zelf wordt in ETS in de regel niet geparametreerd, maar speelt wel een belangrijke rol bij de projectplanning. In ETS moeten apparaten zoals System Access Point, touchpanels of distoneelstuks netjes aan de betreffende lijnen, gebieden en functies worden toegewezen. Al in de planningsfase moet worden gecontroleerd welke componenten naast de busaansluiting ook extra 24 V DC nodig hebben.

Een praktijkgericht voorbeeld: in een eengezinswoning wordt een touchpanel gebruikt voor de centrale bediening van verlichting, zonwering en scènes. De KNX-bus verzorgt de communicatie, terwijl de 24 V DC-voeding de stabiele werking van het paneel overneemt. In ETS wordt het paneel gekoppeld aan de passende groepsadressen voor schakelen, dimmen, status en scènes, terwijl de elektrische extra voeding apart in de verdeler plaatsvindt.

Een ander voorbeeld is het gebruik van een System Access Point in een gemengde installatie. Hier loont het om stroomvoorziening en communicatiestructuur gescheiden te documenteren. Zo kunnen service, uitbreiding en foutopsporing aanzienlijk worden vereenvoudigd. Belangrijk is bovendien om voeding en buslijn in de schakelkastplanning duidelijk te markeren, zodat inbedrijfstelling en onderhoud efficiënt blijven.

Wie in de gebouwautomatisering inzet op betrouwbare systeemapparaten, duidelijke bedieningsconcepten en een nette montage in de verdeler, maakt met deze voeding een professionele keuze. Ze ondersteunt geselecteerde Busch-Jaeger componenten met de passende 24 V DC-voeding en creëert daarmee de basis voor een stabiele, duurzame en praktijkgerichte werking in smart home of utiliteitsbouw.

Kies voor een doordachte stroomvoorziening voor uw automatiseringsoplossing en vul uw project aan met een voeding die is ontworpen voor vermogen, veiligheid en systeemnabijheid.
