Description

Zekeringdoos D02, 63A, 3p – Neozed zekeringbasis 3xD02 63A ISS 63/3 – ABB – 2CDE163001R1902 – 4016779655828:

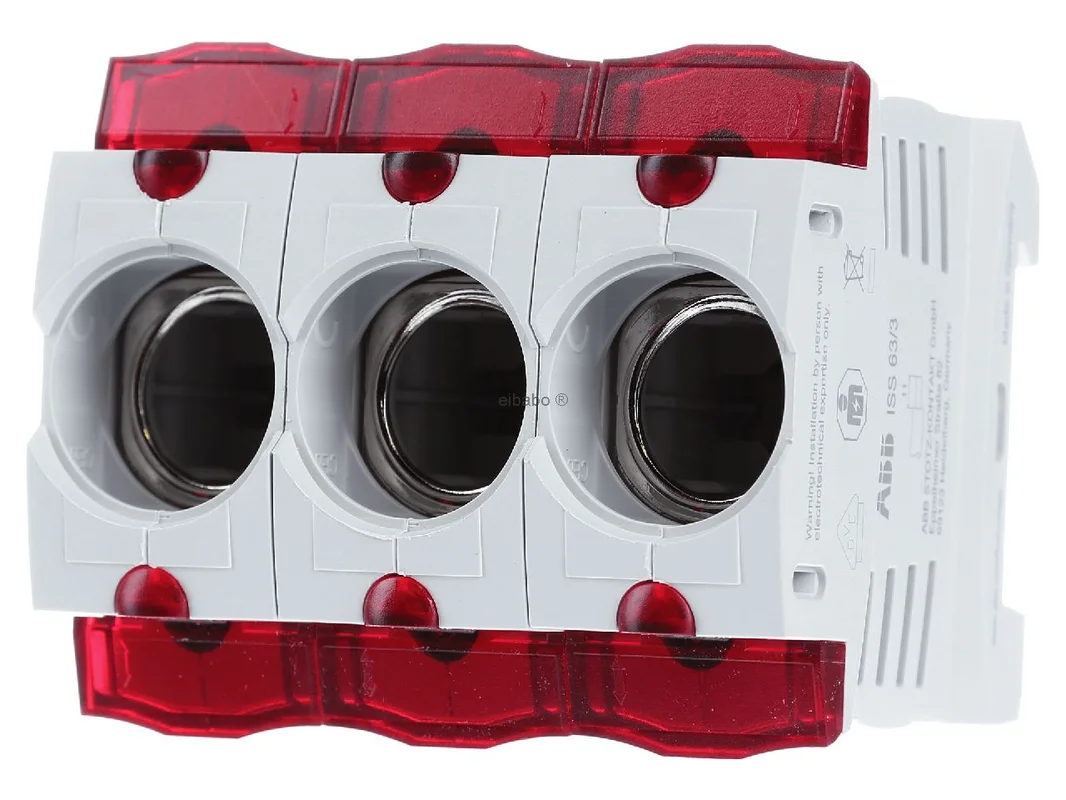

De ABB D0-zekeringsvoet 3-pin 63A met rode afdekking ISS 63/3 is een robuuste oplossing voor de veilige inbouw van NEOZED-zekeringinzetstukken D01 en D02 in moderne verdelers. Het apparaat is ontworpen voor 63 A, geschikt voor de DIN-rail en combineert hoge aansluitflexibiliteit met praktijkgerichte aanraakbeveiliging. Daarmee is de zekeringsvoet ideaal voor installaties in de schakel- en verdelerbouw, waar een duidelijke structuur, veilige contactverbinding en een compacte opbouw vereist zijn.

Efficiënte beveiliging in de verdeler met ABB D0-zekeringsvoet 3-pin 63A met rode afdekking ISS 63/3

De 3-polige zekeringsvoet is ontworpen voor gebruik in laagspanningsverdelingen en ondersteunt een nette, normconforme installatie. Door de aan beide zijden tweedelige frameklem kunnen twee verschillende leidingen of één leiding in combinatie met een fasestrip worden aangesloten. Dat bespaart ruimte, verhoogt de flexibiliteit bij de bedrading en vergemakkelijkt de integratie in bestaande systemen.

De geïntegreerde klemmenafdekking biedt extra bescherming in het dagelijks gebruik en maakt een afzonderlijke afdekking voor de verdelerbouw in veel gevallen overbodig. In combinatie met de aanraakbeveiliging volgens BGV A3 respectievelijk DGUV Regel 3 is de zekeringsvoet ontworpen voor veilig gebruik in een professionele omgeving.

Producthighlights voordelen

• Voor NEOZED D01 en D02: Geschikt voor D0-zekeringinzetstukken van deze gangbare bouwgroottes.
• 3-polige uitvoering: Geschikt voor meerpolige beveiligingen in verdelers en schakelinstallaties.
• Nominale stroom 63 A: Ontworpen voor veeleisende toepassingen in de energieverdeling.
• DIN-railmontage: Snelle en nette integratie in veel verdelervelden.
• Aan beide zijden frameklemmen: Maken de aansluiting van verschillende geleiders of van geleider en fasestrip mogelijk.
• Groot aansluitbereik: Voor meerdradige geleiders van 1,5 tot 35 mm² aan aanvoer- en afvoerzijde.
• Geïntegreerde klemmenafdekking: Verhoogt de veiligheid en verminderd extra inspanning bij de opbouw.
• Aanraakbeveiliging: Ontworpen volgens BGV A3 resp. DGUV Regel 3 voor meer veiligheid tijdens gebruik.
• Praktijkgerichte opbouw: Ondersteunt een overzichtelijke en onderhoudsvriendelijke bedrading.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	ABB
Productaanduiding	ISS 63/3
Artikelnummer fabrikant	2CDE163001R1902
EAN	4016779655828
Catalogus	Schakelaars
Producttype	D0-zekeringsvoet
Systeem	NEOZED D01 / D02
Aantal polen	3
Beveiligde polen	3
Nominale stroom	63 A
Nominale spanning	400 V
Montagewijze	DIN-rail
Materiaal	Kunststof
Geleidertype	meerdradig
Aansluitdoorsnede	1,5 tot 35 mm²
Klemtechniek	aan beide zijden tweedelige frameklem
Afdekking	geïntegreerde klemmenafdekking, rode afdekking
Aanraakbeveiliging	volgens BGV A3 / DGUV Regel 3
Vermogensverlies	6,5 W

Meerwaarde bij planning, inbouw en vergelijking binnen het systeem

ABB D0-zekeringsvoet 3-pin 63A met rode afdekking ISS 63/3 scoort vooral daar waar flexibele bedrading en een duidelijke verdeleropbouw vereist zijn. De combinatie van 3-polige uitvoering, D0-systeem, groot klembereik en geïntegreerde afdekking ondersteunt een snelle inbouw en veilig gebruik in de schakelkast evenals in de onderverdeler.

• Voordeel bij de toepassing: De voet neemt NEOZED-inzetstukken D01 en D02 op en dekt daarmee veelvoorkomende toepassingen in de installatie van gebouwen en utiliteitsbouw af.
• Pluspunt bij de bedrading: De tweedelige frameklem aan beide zijden is ideaal wanneer verschillende geleiderdoorsneden moeten worden samengebracht.
• Tijdbesparende opbouw: De geïntegreerde klemmenafdekking kan de extra behoefte aan afzonderlijke afdekdelen verminderen.
• Geschikt voor verdelers: Door DIN-railmontage en compact systeem goed te integreren in geordende verdelerconcepten.

Vergeleken met 1-polig of 2-polige ABB D0-zekeringsvoeten uit dezelfde serie is deze 3-polige variant bijzonder geschikt voor draaistroomkringen en voor toepassingen waarbij meerdere buitengeleiders gezamenlijk en netjes beveiligd moeten worden. Ten opzichte van kleiner stroomsterktes binnen vergelijkbare ABB-voetvarianten biedt de 63-A-uitvoering meer reserve voor krachtigere stroomkringen.

In tegenstelling tot eenvoudige zekeringhouders zonder geïntegreerde klemmenafdekking is dit model ontworpen voor een veiligheidsgerichte en montagevriendelijke opbouw. Vergeleken met pure D01-oplossingen biedt de uitvoering voor D01 en D02 meer flexibiliteit bij de keuze van passende NEOZED-zekeringinzetstukken.

Vergelijkbare producten van ander bekende fabrikanten zijn bijvoorbeeld D0- of NEOZED-zekeringsvoeten van Siemens, Hager of Eaton. Afhankelijk van de productserie verschillen deze modellen vooral in klemtechniek, afdekkingsconcept, systeemintegratie en detailuitvoering voor de verdelerbouw. Bij de selectie moet vooral worden gelet op de passende D0-bouwgrootte, het aantal polen, de nominale stroom en de gewenste aard van de bedrading.

Toepassingsgebieden en praktijkgerichte uitrustingskenmerken

De zekeringsvoet is een doordachte keuze voor installaties waarbij veilige contactverbinding, aanraakbeveiliging en een nette verdeleropbouw centraal staan. Door het aansluitbereik van 1,5 tot 35 mm² voor meerdradige geleiders aan aanvoer- en afvoerzijde kan het apparaat veelzijdig in verschillend opgebouwde stroomkringen worden geïntegreerd.

• Onderverdelingen: Voor gestructureerde beveiliging in woning- en utiliteitsbouw.
• Schakelkastbouw: Geschikt voor professionele inbouwsituaties met DIN-rail.
• Draaistroomkringen: De 3-polige bouwvorm ondersteunt de geordende opbouw van meerfasige stroomkringen.
• Combinatie met fasestrips: Geschikt voor toepassingen met leiding en fasestrip in één installatie.
• Modernisering: Zinvol wanneer bij verbouwing of uitbreiding een flexibele aansluitoplossing gewenst is.

Bijzonder gebruiksvriendelijk is de aan beide zijden tweedelige frameklem. Deze maakt de aansluiting van twee verschillende leidingen of de combinatie van leiding en fasestrip mogelijk. Zo ontstaat een duidelijke meerwaarde bij planning en montage, zonder de verdeler onnodig te compliceren. Tegelijkertijd verminderd de geïntegreerde klemmenafdekking de extra inspanning en ondersteunt deze een nette, veilige totaalindruk bij de inbouw.

De ABB ISS 63/3 is daarmee een sterke keuze voor iedereen die op zoek is naar een 3-polige D0-zekeringsvoet met 63 A, hoge aansluitflexibiliteit en een praktijkgericht beveiligingsconcept.
