Description

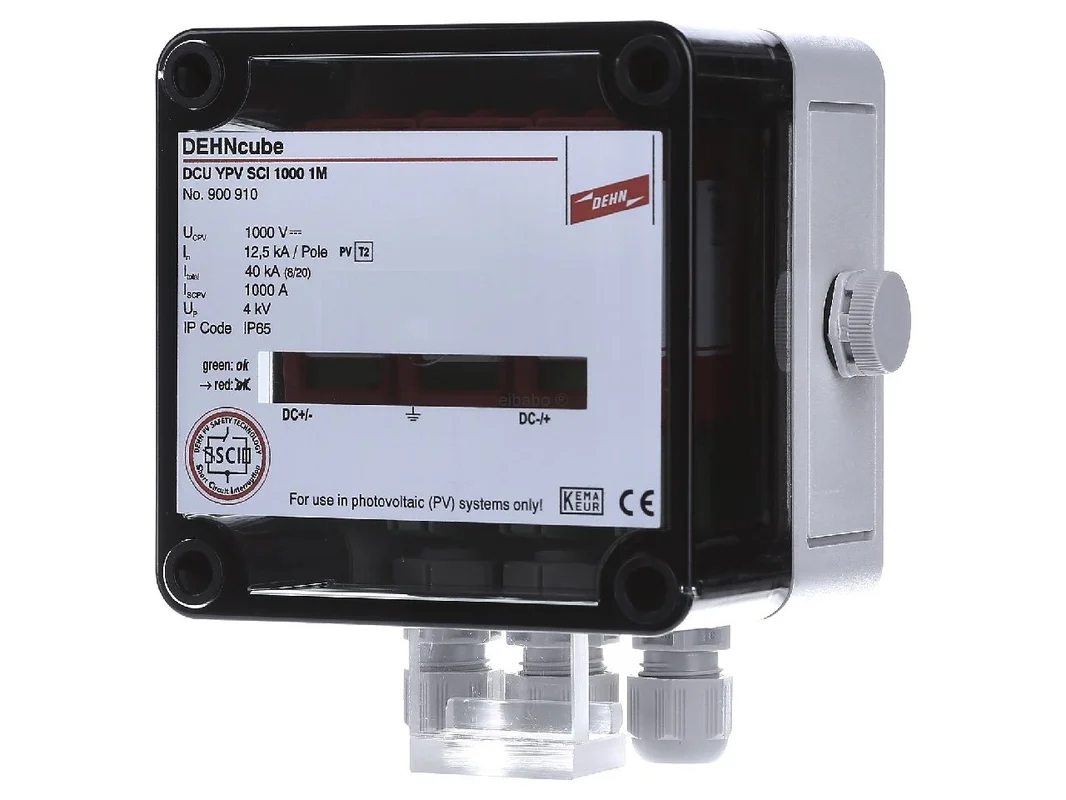

Overspanningsafleider type 2 DEHNcube – Overspanningsbeveiliging voor stroomvoorziening DCU YPV S… – Dehn – 900910 – 4013364155046:

De Dehn PV-overspanningsafleider type 2 met geïntegreerde beveiligingsschakeling 1000 V DC is een compacte en praktijkgerichte oplossing voor de betrouwbare bescherming van moderne fotovoltaïsche installaties. Het model DCU YPV SCI 1000 1M is ontworpen voor één MPP-ingang en beschermt omvormers en aangesloten installatiedelen effectief tegen gevaarlijke overspanningen. Dankzij beschermingsgraad IP65 is de afleider ook geschikt voor gebruik in veeleisende omgevingen.

Dehn PV-overspanningsafleider voor 1 MPP-ingang in PV-installaties

De voorgemonteerde constructie vergemakkelijkt een snelle integratie in het PV-systeem. Bijzonder sterk is de geïntegreerde SCI-beveiligingsschakeling met gecombineerde scheidings- en kortsluitvoorziening. Deze zorgt voor een veilige elektrisch scheiding in elk beveiligingspad en verhoogt daarmee de bedrijfszekerheid. Het apparaat is uitgevoerd als type 2 volgens EN 61643-31 en ontworpen voor fotovoltaïsche systemen tot 1000 V DC.

Producthighlights voordelen

• Speciaal voor PV-installaties: Ontwikkeld voor de bescherming van fotovoltaïsche systemen tot 1000 V DC.
• Voor 1 MPP-ingang: Geschikt voor toepassingen met één MPP-tracker.
• Type-2-overspanningsbeveiliging: Beschermt betrouwbaar tegen transiënte spanningspieken.
• Geïntegreerde SCI-schakeling: Met veilige scheiding evenals gecombineerde scheidings- en kortsluitfunctie.
• Drietraps DC-schakelvoorziening: Geoptimaliseerd voor de bijzondere eisen aan de DC-zijde van PV-installaties.
• IP65-behuizing: Zeer geschikt voor stoffige en vochtige toepassingslocaties.
• Voorgemonteerde uitvoering: Bespaart tijd bij de montage en vereenvoudigt de uitvoering van het beveiligingsconcept.
• Directe nabijheid van de omvormer: Ideaal voor installatie vóór het te beschermen apparaat.
• Optische statusindicatie: Ondersteunt de snelle visuele controle tijdens bedrijf.
• Conform de norm inzetbaar: Geschikt voor toepassingen volgens DIN IEC 60364-7-712.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	DEHN
Productaanduiding	DCU YPV SCI 1000 1M
Artikelnummer fabrikant	900910
EAN	4013364155046
Catalogus	Overspanningsafleider Elektro
Producttype	PV-overspanningsafleider type 2
Toepassingsgebied	Fotovoltaïsche systemen
Uitvoering	voor 1 MPP-ingang
Nominale spanning PV	tot 1000 V DC
SPD-classificatie	Type 2 volgens EN 61643-31
Energiecoördinatie	Type 2 + Type 3 bij ≤ 10 m
Nominale afleidingsstootstroom In	12,5 kA
Totale afleidingsstootstroom Itotal	40 kA
Beveiligingsniveau Up	≤ 4 kV
Kortsluitvastheid Iscpv	1000 A
Beveiligingsschakeling	geïntegreerde SCI-schakeling
Schakelvoorziening	drietraps DC-schakelvoorziening
Storingsindicatie	optisch groen / rood
Beschermingsgraad	IP65
Montageplaats	binnen en buiten, nabij omvormer
Geleiderdoorsnede min.	2,5 mm²
Geleiderdoorsnede max.	6 mm²
Kabelinvoeren	3 x Ø 3 tot 7 mm
Behuizingskleur	grijs
Afdekking	transparant
Afmetingen	94 x 94 x 81 mm

Beveiligingsconcept, toepassingsvoordelen en passende alternatieven voor PV-systemen

De Dehn PV-overspanningsafleider is interessant voor installatiebeheerders, gespecialiseerde planners en elektrotechnische professionals die op zoek zijn naar een compacte DC-overspanningsbeveiliging met hoge praktisch bruikbaarheid. De behuizing met IP65 bespaart vaak extra inspanning, omdat er geen aparte isolatiebox nodig is. Juist bij montage dicht bij de omvormer kan dit de planning vereenvoudigen en de beveiliging daar plaatsen waar die technisch zinvol is.

• Hoge praktisch waarde in het veld: Goede keuze voor PV-installaties met één MPP-tracker en DC-zijde tot 1000 V.
• Meer veiligheid: De SCI-technologie van DEHN combineert beveiliging, scheiding en kortsluitfunctie in één eenheid.
• Onderhoudsvriendelijk: De optische indicatie vergemakkelijkt de visuele controle zonder grote testinspanning.
• Montagevriendelijk: Voorgemonteerde uitvoering en robuuste behuizing ondersteunen een snelle installatie.
• Praktisch voor buitenruimtes: De beschermingsgraad IP65 is geschikt voor ruwe omgevingen bij PV-componenten.

Binnen het assortiment van fabrikant DEHN zijn er vergelijkbare oplossingen met een ander uitvoering. modellen uit de DEHNcube YPV SCI-serie voor twee MPP-ingangen zijn vooral geschikt wanneer een omvormer met twee afzonderlijke MPP-trackers moet worden beveiligd. Varianten als type 1 + type 2 worden eerder toegepast in projecten waarbij een uitgebreid bliksembeveiligingsconcept vereist is. De hier beschreven type-2-afleider is daarentegen de passende keuze voor gerichte overspanningsbeveiliging aan de DC-zijde zonder focus op directe bliksemstroomafleiding.

Ook bij ander gerenommeerde fabrikanten zijn er vergelijkbare PV-afleiders. Producten van Phoenix Contact, CITEL of OBO Bettermann bestrijken vergelijkbare toepassingsgebieden, maar verschillen vaak in behuizingsvorm, stekkerconcept, afstandsmelding, beveiligingsniveau of type scheidingsvoorziening. Belangrijk voor de keuze zijn altijd het aantal MPP-ingangen, de maximaal DC-spanning, de gewenste beschermingsgraad en de integratie in het betreft installatieconcept. Een directe uitwisselbaarheid moet daarom altijd worden gecontroleerd aan de hand van de elektrisch kenwaarden en de montageplaats.

Toepassingsgebieden in fotovoltaïsche installaties

• PV-omvormer: Beveiliging direct vóór de omvormer aan de DC-zijde.
• Dakinstallaties: Geschikt voor particuliere en commerciële PV-installaties.
• Buitenmontage: Goed inzetbaar op locaties met verhoogde omgevingsinvloeden.
• Installaties met 1 MPP-tracker: Geschikt voor systemen met één MPP-ingang.
• Laagspannings-verbruikersinstallaties: Voor bescherming tegen schadelijke overspanningen.

Meerwaarde voor de techniek en voor normconforme toepassing

De meerpolige overspanningsafleider DEHNcube YPV SCI 1000 1M is uitgevoerd in beschermingsgraad IP65 en bedoeld voor de bescherming van één MPP-ingang. De uitvoering als type 2 volgens EN 61643-31 maakt hem tot een geschikte oplossing voor de bescherming van laagspannings-verbruikersinstallaties tegen transiënte overspanningen. De geïntegreerde drietraps DC-schakelvoorziening met gecombineerde scheidings- en kortsluitvoorziening zorgt voor een veilige elektrisch scheiding en is afgestemd op de typische eisen van fotovoltaïsche voedingssystemen.

Bijzonder relevant is de toepassing in PV-installaties volgens DIN IEC 60364-7-712:2011-04. Daardoor is het apparaat geschikt voor vakkundig geplande beveiligingsconcepten waarbij een robuuste en normgerichte DC-overspanningsbeveiliging gevraagd is. Uiteindelijk profiteren beheerders van een betrouwbare beveiliging van gevoelige componenten en van een compacte, praktijkgerichte oplossing voor moderne zonnetechniek.
